Устройство для раскладки нити на паковке

Иллюстрации

Показать все

Реферат

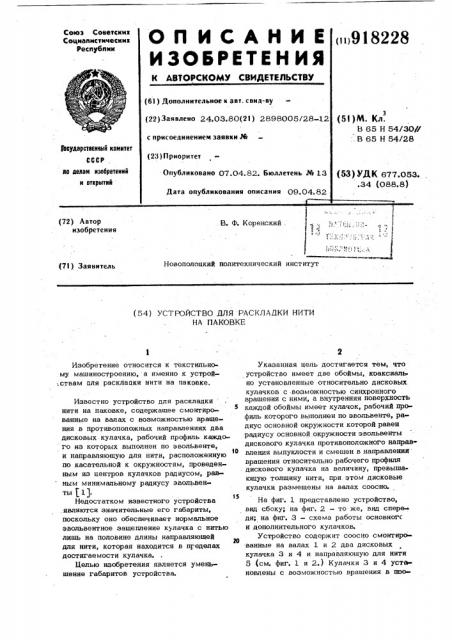

ОП ИСАНИ

ИЗО6РЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советскик

Соцналксткческкк

Республкк

8228 (6l ) Дополнительное к авт. свид-ву

Кл.

5 Н 54/30//

5 Н 54/28 (22) Заявлено 24.03.80(21) 2898005/ с присоединением заявки И

)ееуаврственный кемктет (23) Приоритет ао аелзм изобретений и опрытнй

Опубликовано 07.04.82. Бюллетень

К 677.053. (088.8) Дата опубликования описания 09.0 (72) Автор изобретения

В. Ф. Коренский

Новополоцкий политехнический институт (71) Заявитель (54) УСТРОЙСТВО .ДЛЯ РАСКЛАДКИ НИТИ

НА ПАКОВКЕ

Изобретение относится к текстильному машиностроению, а именно к устрой.ствам для раскладки нити на паковке.

Известно устройство для раскладки нити на паковке, содержащее смонтированные на валах с возможностью вращения в противоположных направлениях два дисковых-кулачка, рабочий профиль каждого из которых выполнен по эвольвенте, и направляющую для нити, расположенную

10 по касательной к окружностям, проведенным из центров кулачков радиусом, равным минимальному радиусу эвольвенты $1).

Недостатком известного устройства .являются значительные его габариты, поскольку оно обеспечивает нормальное эвольвентное зашепление кулачка с нитью лишь на половине длины направляющей для нити, которая находится в пределах достигаемости кулачка.

Целью изобретения является уменьшение габаритов устройства.

Указанная цель достигается тем, что устройство имеет две обоймы, коаксиаль но установленные относительно дисковых кулачков с возможностью синхронного вращения с ними, а внутренняя поверхность каждой обоймы имеет кулачок, рабочий профиль которого выполнен по эвольвенте, радиус основной окружности которой равен радиусу основной окружности эвольвенты дискового кулачка противоположного направвления выпуклости и смещен в направлении вращения относительно рабочего профиля дискового кулачка на величину, превышающую толщину нити, при этом дисковые кулачки размещены на валах соосно.

На фиг. 1 представлено устройство, вид сбоку; на фиг. 2 — то же, вид спере» ди; на фиг. 3 — схема работы основногс и дополнительного кулачков.

Устройство содержит соосно смонтированные на валах 1 и 2 два дисковых кулачка 3 и 4 и направляющую для нити

5 (см. фиг. 1 и 2.) Кулачки 3 и 4 установлены с возможностью вращения в поУстройство для раскладки нити на паковке, содержашее смонтированные на валах с воэможностью врашения в противоположных направлениях два дисковых кулачка, рабочий профиль каждого из которых выполнен по эвольвенте, и направляющую для нити, расположенную по касательной к окружностям, проведенным из центров кулачков радиусом, равным минимальному радиусу эвольвенты, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов устройства, оно имеет две обоймы, коаксиально установленные относительно дисковых кулачков с возможностью синхронного вращения с ними, внутренняя поверхность каждой обоймы имеет кулачок, рабочий профиль которого выполнен по эвольвенте, радиус основной окружности которой равен радиусу основной окружности эволь. венты дискового кулачка противоположного направления выпуклости и смещен в направлении вращения относительно рабочего профиля дискового кулачка на величину, превышающую толщину нити, .при этом дисковые кулачки размешены на валах соосно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Kv 650929, кл. B 65 Н 54/30, 1977.

3 9f822 тивоположных направлениях. Рабочий про-филь каждого кулачка 3 и 4 выполнен по эвольвенте 0b

Направляющая 5 расположена по касательной к окружностям, проведенным из центров кулачков радиусом, равным минимальному радиусу эвольвенты 1, Устройство также имеет две обоймы

6 и 7, коаксиально установленные относительно дисковых кулачков 3 и 4 с воз- to можностью синхронного врашения с ними.

Внутренняя поверхность каждой обоймы

6 и 7 имеет кулачок 8 и 9, рабочий профиль которого выполнен по радиусу основной окружности эвольвенты дисково- 15

ro кулачка противоположного направления выпуклости СД и смещен в направлении вращения относительно рабочего профиля дискового кулачка на величину, превышаюшую толщину нити. 20

Работает устройство следуюшим образом.

Вокруг точки 0 (см. фиг. 3) (направление показано стрелкой) поворачивают направляющую 5 и через образовавшееся пространство (внутри сегмента АВС) подают нить 10 к паковке 11, закрепляя ее на ней. Затем к нити 10 подводят кулачок 9, который воздействует на нее рабочим профилем Cd и перемещает ее в направлении середины линии зацепления

АВ в точку D . В этой точке D нить соскальзывает с кулачка 9 на основной кулачок 4, а далее перемещается рабочим профилем 03 этого кулачка в конец .линии зацепления А — в точку В, кулачок покидает нить, а в эвольвентное за цепление с нею входит навстречу врашаюшийся кулачок 8, который совместно с основным кулачком 3 переместит нить в противоположный конец линии зацепле,ния точку А так далее.

8 ф Предлагаемое устройство для раскладки . нити на паковке имеет преимущества по сравнению с известным. Имея те же размеры профилей кулачка, оно позволяет удвоить длину раскладки нити и сократить расстояние между осями вращения кулачков до нуля, тем самым умеш.шая габариты устройства в два раза. т

Фор мула изобретения

918228
