Реферат



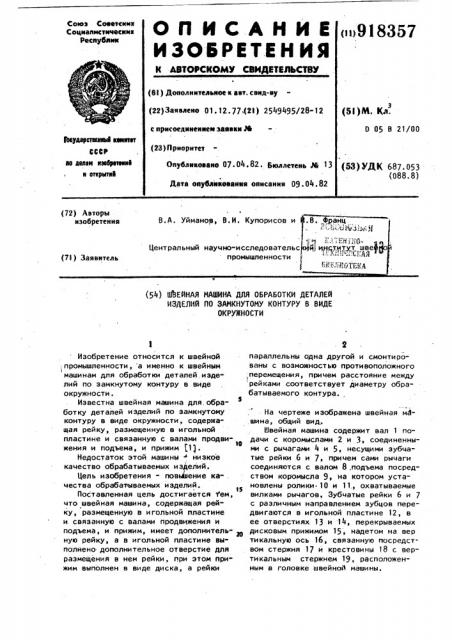

О (54) ШЪЕЙНАЯ МАШИНА ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ

ИЗДЕЛИЙ ПО ЗАМКНУТОМУ КОНТУРУ В ВИДЕ

ОКРУЖНОСТИ

Изобретение относится к швейной

;промышленности, а именно к швейным

1 машинам для обработки деталей.иэделий по замкнутому контуру в виде окружности.

Известна швейная машина для. обработку деталей изделий по замкнутому контуру в виде окружности, содержащая рейку, размещенную в игольной пластине и связанную с валами продвижения и подъема, и прижим 1).

Недостаток этой машины низкое качество обрабатываемых изделий.

Цель изобретения - повышение ка- . чества обрабатываемых изделий.

Поставленная цель достигается 1ем, что швейная машина, содержащая рейку, размещенную в игольной пластине и связанную с валами продвижения и подъема, и прижим, имеет дополнительную рейку, а в игольной пластине выполнено дополнительное отверстие для размещения в нем рейки, при этом прижим выполнен в виде диска, а рейки параллельны одна другой и смонтированы с возможностью противоположного перемещения, причем расстояние между рейками соответствует диаметру обрабатываемого контура., S

На чертеже изображена швейная м4шина, общий вид,.

Швейная машина содержит вал 1 подачи с коромыслами 2 и 3, соединенными с рычагами 4 и 5, несущими зубчатые рейки б и 7, причем сами рычаги соединяются с валом 8 .подъема посредством коромысла 9, на котором установлены ролики. 10 и 11, охватываемые вилками рычагов, Зубчатые рейки 6 и 7 с различным направлением зубцов передвигаются в игольной пластине 12, в ее отверстиях 13 и 14, перекрываемых дисковым прижимом 15, надетом на вер тикальную ось 1б, связанную посредством стержня 17 и крестовины 18 с вертикальным стержнем 19, расположенным в головке швейнод машины.

3 918357

Швейная машина для обработки дета лей изделий по замкнутому контуру в виде окружности, содержащая рейку, размещенную в игольной пластине и связанную с валами продвижения и подьема, и прижим, о т л и ч а ю щ а яс я тем, что, с целью повышения качества обрабатываемых изделий, она имеет дополнительную рейку, а в игольной пластине выполнено дополнительное отверстие для размещения в нем рейки, при этом прижим выполнен в виде диска, а рейки параллельны одна другой.и смонтированы с возможностью противоположного перемещения, причем расстояние между рейками соответствует диаметру обрабатываемого контура.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 249175, кл. 0 05 8 21/00, 1967.

Швейная машина работает следующим образом, Устанавливают основную деталь и обрабатываемую, например, эмблему между игольной пластиной 12 и при- з жимным диском 15, при этом центровка детали упрощена, так как ориентиром для ее установки. являются края прижимного диска.

После установки детали прижимной 10 диск опускают и включают машину.

Равные межосевые расстояния коромысел 2 и 3 и их противоположное расположение на валу 1 обеспечивают синхронное движение реек 6 и 7 в противо- 1й лоложном направлении, Наличие двух реек, совершающих движение в противо

;положных направлениях, а также нали-1 чие прижимного диска, опирающегося на эти рейки и свободно вращающегося 20 на вертикальной оси, обеспечивает дви" жение обрабатываемой детали по окружности и исключает смещение эмблемы относительно основной детали °

Для перестройки механизма на вы" Ю полнение строчки другого диаметра необходимо заменить прижимной диск и игольную пластину и отрегулировать положение рейки.

Применение механизма перемещения материала позволяет быстро, с хорошим качеством выполнять строчку по окружности различного диаметра.
