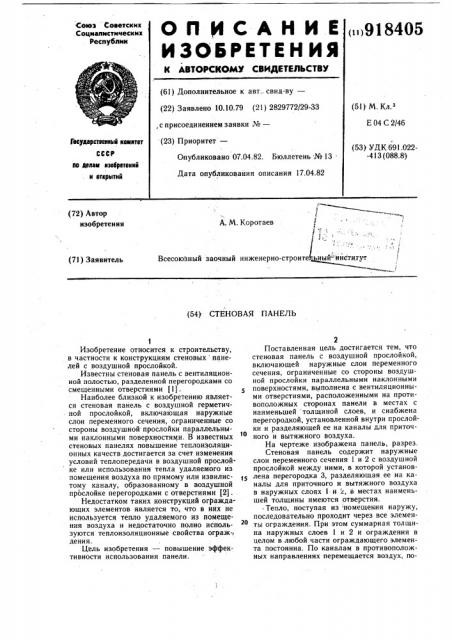

О 0 8 С А Н И Е,ц918405

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМХ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт.. свид-ву— (22) Заявлено 10.10.79 (21) 2829772/29-33 с присоединением заявки №вЂ” (51) М.К .

Е 04 С 2/46 (53) УДК 691.022-413 (088.8) Опубликовано 07.04.82. Бюллетень №13

Дата опубликования описания 17.04.82 йв йелам «забрете««« . л аткрытий (72) Автор изобретения

А. М. Коротаев!

Всесоюзный заочный инженерно-строит (71) Заявитель (54) СТЕНОВАЯ ПАНЕЛЬ

Глсуаарстае«лы«кем«тат (23) Приоритет—

Изобретение относится к строительству, в частности к конструкциям стеновых панелей с воздушной прослойкой.

Известны стеновая панель с вентиляционной полостью, разделенной перегородками со смещенными отверстиями (1) .

Наиболее близкой к изобретению является стеновая панель с воздушной герметичной прослойкой, включающая наружные слои переменного сечения, ограниченные со стороны воздушной прослойки параллельными наклонными поверхностями. В известных стеновых панелях повышение теплоизоляционных качеств достигается за счет изменения условий теплопередачи в воздушной прослойке или использования тепла удаляемого из помещения воздуха по прямому или извилистому каналу, образованному в воздушной прослойке перегородками с отверстиями (2)..

Недостатком таких конструкций ограждающих элементов является то, что в них не используется тепло удаляемого из помещения воздуха и недостаточно полно используются теплоизоляционные свойства ограждения.

Цель изобретения — повышение эффективности использования панели.

Поставленная цель достигается тем, что стеновая панель с воздушной прослойкой, включающей наружные слои переменного сечения, ограниченные со стороны воздушной прослойки параллельными наклонными поверхностями, выполнена с вентиляционными отверстиями, расположенными на противоположных сторонах панели в местах с наименьшей толщиной слоев, и снабжена перегородкой, установленной внутри прослойки и разделяющей ее на каналы для приточного и вытяжного воздуха.

На чертеже изображена панель, разрез.

Стеновая панель содержит наружные слои переменного сечения 1 и 2 с воздушной прослойкой между ними, в которой установлена перегородка 3, разделяющая ее на каналы для приточного и вытяжного воздуха в наружных слоях 1 и, в местах наименьшей толщины имеются отверстия.

Тепло, поступая из помещения наружу, последовательно проходит через все элементы ограждения. При этом суммарная толщина наружных слоев 1 и 2 и ограждения в целом в любой части ограждаюшего элемента постоянна. По каналам в противоположных направлениях перемещается воздух, по918405

Формула изобретения

Составитель Е. Чернявская

Редактор М. Парфенова Техред А. Бойкас

Заказ 2074/6 Тираж 721 Подиисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4 ступающий через отверстия в наружных слоях 1 и 2 из помещения наружу и снаружи в помещение. Тепло из канала с удаляемым воздухом передается в канал с наружным.

Далее часть этого тепла перетекает через слой 1 наружу.

Стеновая панель приобретает новые качества, становясь одновременно рекуперативным теплообменником для нагрева приточ- ного наружного воздуха благодаря расположению в полости перегородки. Образующиеэтом два канала (щели) служат для перемещения воздуха в противополож ных направлениях, что обеспечивает максимальное нагревание приточного воздуха (вплоть до температуры воздуха в помещении) за счет охлаждения удаляемого воздуха. Последнее позволяет получить КПД утилизации тепла удаляемого воздуха выше, чем наблюдается в известных утилизаторах тепВыполнение наружных слоев переменного сечения с толщиной, минимальной со стороны расположения в них отверстий, не снижает т р ермического сопротивления ограждения в целом и о обеспечивае г постоянные темп ртуры на поверхностях ограждающего эленесмотря на изменение температур мента, несм го и далявоздуха вдоль каналов приточного и у емого воздуха.

В, зависимости от температурных условии хообмена или тепловой напряженности воздухоо м в помещении, а также изменения т ря темпе атуры наружного воздуха, облучении поверхности ограждения солнцем количество возха перемещаемого в каналах, может быть изменено или в каком-либо канале движе ние воздуха вовсе прекращается. При сезонных регулированиях возможно смена направлений движения воздуха по каналам и тогда проходящий по каналу удаляемый из помещения воздух будет отводить тепло, поступающее в ограждение от солнечной радиации.

Стеновая панель с воздушной прослойкой включающая наружные слои переменного сечения, ограниченные со стороны воздушной прослойки параллельными наклонными поверхностями, отличающаяся тем, что, с целью повышения эффективности ее использования, панель выполнеНа с вентиляционными отверстиями, расположенными на проки тивоположных сторонах панели в местах с наименьшей толщиной слоев, и снабжена перегородкой, установленной внутри прослойки и разделяющей ее на каналы для приточного и вытяжного воздуха.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 454326, кл. Е 04 С 2/46, 1972.

2. Авторское свидетельство СССР № 584075, кл. Е 04 С 2/46, 1975 (прототип).
