Плунжерный насос регулируемой подачи

Плунжерный насос регулируемой подачи

Иллюстрации

Показать все

Реферат

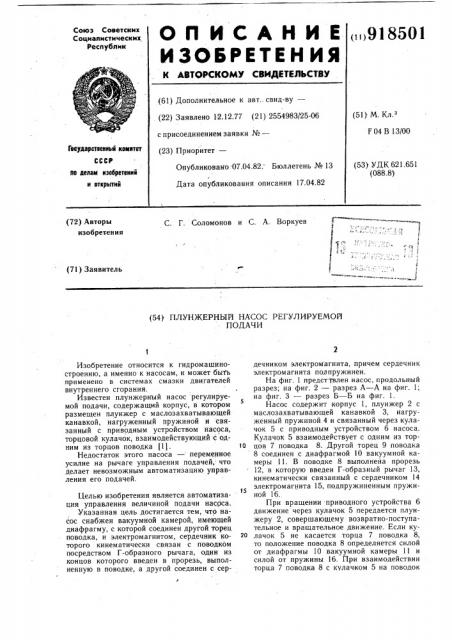

ОП ИСАНИЕ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >918501 (61) Дополнительное к авт.. свид-ву— (22) Заявлено 12.12.77 (21) 2554983/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51), М Кл з

F04 В 13/00

Гасударственный кемлтет

СССР (53) УДК 621.651 (088.8 ) Опубликовано 07.04.82. Бюллетень № 13

Дата опубликования описания 17.04.82 ню делам нзебретеннй н еткрытий

K (72) Авторы изобретения

С. Г. Соломонов и С. А. Воркуев

1 ( д . ° .<

l (71) Заявитель (54) П,ЛУНЖЕРНЫЙ НАСОС РЕГУ,ЛИРУЕМОЛ

ПОДАЧИ

Изобретение относится к гидромашиностроению, а именно к насосам, и может быТь применено в системах смазки двигателей внутреннего сгорания.

Известен плунжерный насос регулируемой подачи, содержащий корпус, в котором размещен плунжер с маслозахватывающей канавкой, нагруженный пружиной и связанный с приводным устройством насоса, торцовой кулачок, взаимодействующий с одним из торцов поводка 11).

Недостаток этого насоса — переменное усилие на рычаге управления подачей, что делает невозможным автоматизацию управления его подачей.

Целью изобретения является автоматизация управления величиной подачи насоса.

Указанная цель достигается тем, что насос снабжен вакуумной камерой, имеющей диафрагму, с которой соединен другой торец поводка, и электромагнитом, сердечник которого кинем ати чески связан с поводком посредством Г-образного рычага, один из концов которого введен в прорезь, выполненную в поводке, а другой соединен с сердечником электромагнита, причем сердечник электромагнита подпружинен.

На фиг. 1 предсттвлен насос, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1;

5 на фиг. 3 — разрез Б — Б на фиг. 1.

Насос содержит корпус 1, плунжер 2 с маслозахватывающей канавкой 3, нагруженный пружиной 4 и связанный через кулачок 5 с приводным устройством 6 насоса.

Кулачок 5 взаимодействует с одним из тор10 цов 7 поводка 8. Другой торец 9 поводка

8 соединен с диафрагмой 10 вакуумной камеры 11. В поводке 8 выполнена прорезь

12, в которую введен Г-образный рычаг 13, кинематически связанный с сердечником 14 электромагнита 15, подпружиненным пружиной 16.

При вращении приводного устройства 6 движение через кулачок 5 передается плунжеру 2, совершающему возвратно-поступательное и вращательное движение. Если ку2о лачок 5 не касается торца 7 поводка 8, то положение поводка 8 определяется силой от диафрагмы 10 вакуумной камеры 11 и силой от пружины 16. При взаимодействии торца 7 поводка 8 с кулачком 5 на поводок

918501

Формула изобретения

8 дополнительно действует усилие от пружины 4 и противоположно направленная и равная по величине сила от электромагнита 15. При изменении разрежения в вакуумной камере 11 в соответствии с режимом работы двигателя, который оснащен предлагаемым насосом, происходит автоматическое изменение положения рабочего органаплунжера 2 насоса и изменение его подачи.

Таким образом, предлагаемый насос обеспечивает автоматическое управление его подачей.

Плунжерный насос регулируемой подачи, содержащий корпус, и котором размещен плунжер с маслозахватывающей канавкой, нагруженный пружиной и связанный с приводным устройством насоса, торцовой кулачок, взаимодействующий с одним из торцов поводка, отличающийся тем, что, с целью автоматизации управления величиной подачи насоса, насос снабжен вакуумной камерой, имеющей диафрагму, с которой соединен другой торец поводка, и электромагнитом, сердечник которого кинематически связан с поводком посредством Г-образного рычага, один из концов которого введен в прорезь, выполненную в поводке, а дру10 гой соединен с сердечником электромагнита, причем сердечник электромагнита подпружинен.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2549689/25 — 06, кл. F 04 В 13/00, 01. 12. 77.. 918501

Составитель В. Гельман

Редактор А. Долинич Техред А. Бойкас Корректор Н. Стен

Закаа 2088/И Тираж 671 Подписное

В1 ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал- ППП «Патент», r. Ужгород, ул. Проектная, 4
