Реферат

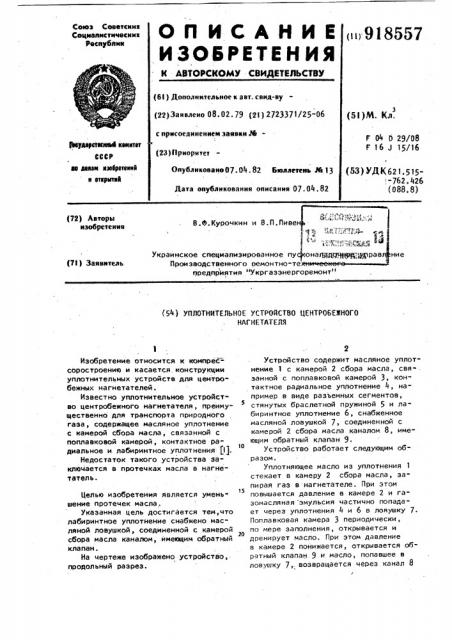

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетсних

Социалистических

Республик

1iii918557 (61) Дополнительное к авт. саид-ву (22)Заявлено 08.02.79 (21) 2723371/25-06 (5l)M. Кл. с ярисоединениеи заявки М(23) Приоритет

F 04 D 29/О&

" 16,) 15/16

@еудараееи4 камнтат

СССР ае лавам кэобретеккк и втхрытяя

Опубликовано 07. 04. 82 бюллетень М 13

Дата опубликования описания 07.04. 82

f (53) УДК621 515,-762.426 (088.8) (72) Авторы изобретения

8.Ф.Курочкин и В.П.Пиве

Украинское специализированное пу

Производственного оемонтно-те т)редпрйятия "Укргазэнергоремонт" ние (71) Заявитель (54) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО ЦЕНТРОБЕЖНОГО

НАГНЕТАТЕЛЯ

Изобретение относится к компрес= соростроению и касается. конструкции уплотнительных устройств для центробежных нагнетателей.

Известно уплотнительное устройство центробежного нагнетателя, преимущественно для транспорта природного газа, содержащее масляное уплотнение с камерой сбора масла, связанной с поплавковой камерой, контактное радиальное и лабиринтное уплотнения (1).

Недостаток такого устройства заключается в протечках масла в нагнетатель.

Целью изобретения является уменьшение протечек масла.

Указанная цель достигается тем,что лабиринтное уплотнение снабжено масляной ловушкой, соединенной с камерой сбора масла каналом, имеющим обратный клапан.

На чертеже изображено устройство, продольный разрез.

Устройство содержит масляное уплотнение 1 с камерой 2 сбора масла, связанной с поплавковой камерой 3, контактное радиальное уплотнение 4, на" пример в виде разъемных сегментов, стянутых браслетной пружиной 5 и лабиринтное уплотнение 6, снабженное масляной ловушкой 7, соединенной с камерой 2 сбора масла каналом 8, имеющим обратный клапан 9.

Устройство работает следующим образом.

Уплотняющее масло из уплотнения 1 стекает в камеру 2 сбора масла, запирая газ в нагнетателе. При этом

15 повышается давление в камере 2 и газомасляная эмульсия частично попадает через уплотнения 4 и 6 в ловушку 7.

Поплавковая камера 3 периодически, по мере заполнения, открывается и

20 дренирует масло. При этом давление в камере 2 понижается, открывается обратный клапан 9 и масло, попавшее в ловушку 7,. возвращается через канал 8

3 918557 ф в камеру 2. После прекращения дренажа для транспорта природного газа, соиз поплавковой камеры 3 давление в держащее масляное уплотнение с камекамере 2 повышается, обратный клапан рой сбора масла, связанной с поплав9 закрывается и цикл повторяется. ковой камерой, контактное радиальное и лабиринтное уплотнения, о т л и ч а юУдаление масла из ловушки предот- це,а с я тем, что, с целью уменьшения вращает его попадание в транспортируе" протечек масла,лабиринтное уплотнемый нагнетателем газ и, таким образом, ние снабжено масляной ловушкой,соеуменьшает безвозвратные потери масла. диненной с камерой сбора масла кана10.лом, имеющим обратный клапан.

Источники инФормации, Формула изобретения принятые во внимание при экспертизе

1. Доброхотов В.Д. Центробежные н

Уплотнительное устройство центро- нагнетатели природного газа.М., Нед бежного нагнетателя, преимущественно м ра", 1972, с.97-108.
