Реферат

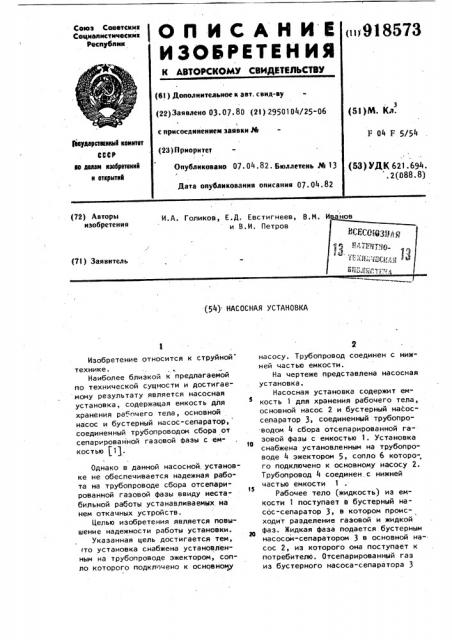

Союз Советск на

Социалистических

Реси)тблнк

К АВТОУСКРМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 03 07. 80 (21) 2950104/25-06 (51)М. Кл. с присоединением заявки РЙ (23) F 04 F 5/54

3йударстюныВ квмвтвт

СССР ао AN3M изобретений и открытк11

Приоритет

Опубликовано 07. 04. 82. бюллетень М 13 (53) УДК 621. 694..2(088.8) Дата опубликования описания 07.04.82 (54) НАСОСНАЯ УСТАНОВКА костью (1).

Изобретение относится к струйной технике.

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является насосная установка, содержащая емкость для хранения рабnuего тела, основной насос и бустерный насос-сепаратор, соединенный трубопроводом сбора от сепарированной газовой фазы с емОднако в данной насосной установке не обеспечивается надежная работа на трубопроводе сбора отсепарированной газовой фазы ввиду нестабильной работы устанавливаемых на нем откачных устройств.

Целью изобретения является повышение надежности работы установки.

Указанная цель достигается тем, по установка снабжена установленным на трубопроводе зжектором, сопло которого подключено к основном у

2 насосу. Трубопровод соединен с нижней частью емкости.

На чертеже представлена насосная установка.

Насосная установка содержит емкость 1 для хранения рабочего тела, основной насос 2 и бустерный насоссепаратор 3, соединенный трубопро.водом 4 сбора отсепарированной гато зовой фазы с емкостью 1. Установка снабжена установленным на трубопроводе 4 эжектором 5, сопло 6 которо-, го подключено к основному насосу 2.

Трубопровод 4 соединен,с нижней т5 частью емкости 1

Рабочее тело (жидкость) иэ емкости 1 поступает в бустерный насос-сепаратор 3, в котором происходит разделение газовой и жидкой фаз. Жидкая фаза подается бустерным насосом-сепаратором 3 в основной насос 2, из которого она поступает к потребителю. Отсепарированный газ иэ бустерного насоса-сепаратора 3

ВНИИПИ Заказ 2092/14 Тираж 671 Подписное

Филиал ППП "Патент", г. Ужгород ул. Проектная, 4

3 91 по трубопроводу 4 поступает в эжектор„ 5 и из него подается в нижнюю часть емкости 1. Активная жидкость подается в сопло 6 эжектора 5 основным насосом 2.

Таким образом, путем установки на трубопроводе сбора отсепарированной газовой фазы эжектора,сопло которого подключено к основному насосу, достигается стабильная работа на указанном трубопроводе, а следовательно повышается надежность работы всей насосной установки.

Формула изобретения

I. Насосная установка, содержащая,емкость для хранения рабочего

8573 4 тела, основной насос и бустерный насос-сепаратор, соединенный трубопроводом сбора отсепарированной газовой фазы с емкостью, о т л ич а ю,щ а я с я тем, что, с целью повышения надежности работы, установка снабжена установленным на трубопроводе эжектором, сопло которого подключено к основному насосу.

16 2. Установка по и.1, о т л ич а ю щ а я с я тем, что трубопро" вод соединен с нижней частью емкости.

Источники информации, принятые во внимание при экспертизе

3$ l. Аринушкин Л.С. и др. Авиационные центробежные насосные агрегаты.

И., "Машиностроение", 1967, с. 211, рис. 10.4.
