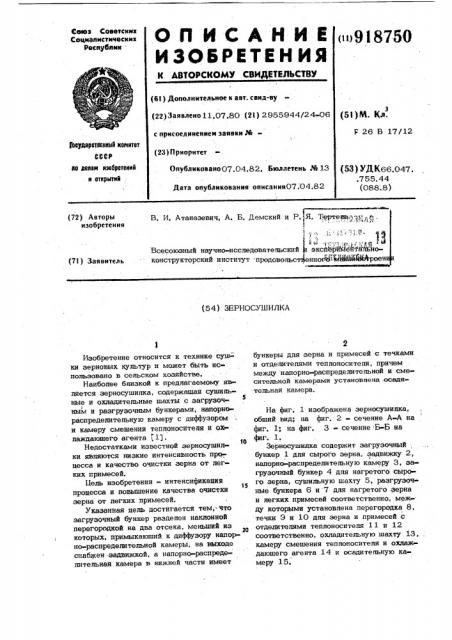

О Il И С А Н И Е на918750
ИЗОБРЕТЕН Иэе
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскык
Сов1иапистычвскыи
Респубики (61) Дополнительное к авт. свид-ву (22) Заявлено 11,07,80 (21) 2955944/24-06 (5f ) Я. (д.
3 с присоединением заявки J4(2З) Приоритет
F 26 В 17/12
3Ьоудвротваииый комитет
СССР ао делам изобретений и открытий
Окубликоваио07,04.82, Бюллетень М 13
Дата опубликования онисания07;04.82 (53) УД К66.047. .755. 44 (088 .8) (72) Авторы изобретения
В, И. Атаназевич, А. Б. Демский и P. Я, 1-;,ертепв"1=.1 ;, . : т."Я.; .
1 ;;,; .1.P
Всесоюзный научно-исспедвватепьский эксперййейтапьнконструкторский институт продовопьст еннотЖ:Иййййроен (71) Заявитель (54) ЗЕРНОСУШИЛКА
Изобретение относится к технике сушки зерновых культур и может быть использовано в сельском хозяйстве.
Наиболее бпизкой к предпагаемому является зерносушилка, содержашая сушипьные и охпадитепьные шахты с загрузочным и разгрузочным бункерами, напорнораспредепите ьную камеру с диффуэором и камеру смешения теппоноситепя и ох паждаюшего агента g 1).
Недостатками известной зерносушип
tO ки являются низкие интенсивность процесса и качество очистки зерна от легких примесей.
Цепь изобретения - интенсификация
lS процесса и повышение качества очистки зерна от легких примесей.
Указанная цель достигается тем, что загрузочный бункер раэдепен наклонной перегородкой на два отсека, меньший из которых, примыкаюший к диффузору напорно-распредепительной камеры, на выходе снабжен задвижкой, а напорно-распредепитепьная камера в нижней части имеет бункеры дпя зерна и примесей с течками и отделитепями теплоносителя, причем между напорно-распределительной и смеситепьной камерами установлена .осадительная камера.
На фиг. 1 изображена зерносушипка, обший вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на .фиг. 1.
Зерносушипка содержит загрузочный бункер 1 дпя сырого зерна, задвижку 2, напорно-распредепительную камеру 3, за грузочный бункер 4 для нагретого сырого зерна, сушильную шахту 5, разгрузочные бункера 6 и 7 для нагретого зерна и легких примесей соответственно, меж ду которыми установлена перегородка 8, течки 9 и 10 дпя зерна и примесей с отделитепями теплоносителя 11 и 12 соответственно, охладительную шахту 13, камеру смешения теплоносителя и охлаж даюшего агента 14 и осадитепьную камеру 15.
3 9187
Зерносушилка работает спедуюшим образом.
Сырое зерно с влажностью 20-30% из загрузочного бункера 1 через задвижку 2 поступает в напорно-распределитель- з ную камеру 3, в которой зерно и пегкие примеси подают в виде водопада и продуваются теппоносите лем.
Зерно, обладая большим удепьным весом, падает в бпижайший бункер 6, а приjo меси - в дальний бункер 7. Дапее зерно по течке 9 поступает в отделитепь теплоносителя 11, а легкие примеси по течке 10 в отдепитель теппоносителя 12.
Зерно из отделителя теплоноситепя 11 подается в загрузочный бункер 4 для нагретого зерна, а затем поступает в сушильную шахту 5, где оно окончательно высушивается. Охпаждается зерно в шахте 13. 20
Применение данной зерносушилки позволяет интенсифицировать процесс сушки и обеспечивает очистку зерна от легких примесей.
50 4 чгормупа изобретения
Зерносушилка, содержашая суши пьные и охладительные шахты с загрузочным и разгрузочным бункерами, напорно-распределительную камеру с диффузсром и камеру смешения теплоносителя и охлажда» ющего агента, о т л и ч а ю ш а я с я тем, что, с целью интенсификации процесса и повышения качества очистки зерна от легких примесей, загрузочный бункер разделен наклонной перегородкой на два отсека, меньший из которых, примыкаюший к диффуэору напорно-распределитель» ной камеры, на выходе снабжен задвижкой, а напорно-распределительная камера в нижней части имеет бункеры дпя зерна и примесей с течками и отделитедями теплоносителя, причем между напорно-распредепительной и смесительной камерами установлена осадитепьная камера.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетепьсч.во СССР
% 567053, кл. F 26 В 17/12, 1977.
