(72) Автор изобретения

Л.B.Лось ч

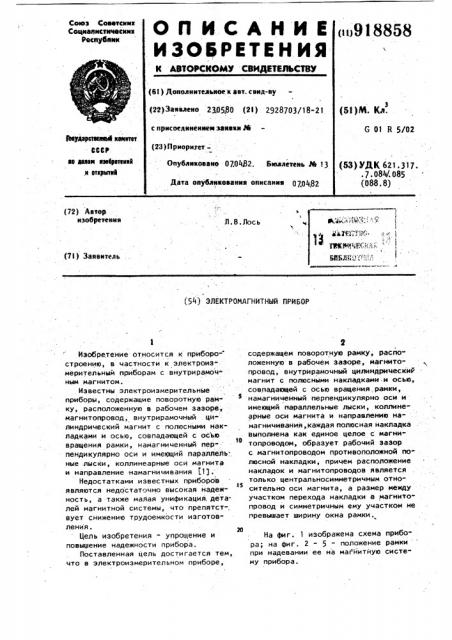

1 (7l) Заявитель (54) ЭЛЕКТРОМАГНИТНЫЙ ПРИБОР

Изобретение относится к приборо-" строению, в частности к электроиз» мерительным приборам с внутрирамочным магнитом.

Известны электроизмерительные приборы, содержащие поворотную рамку, расположенную в рабочем зазоре, магнитопровод, внутрирамочный . ци". линдрический магнит с полюсными накладками и осью, совпадающей с осью вращения рамки, намагниченный перпендикулярно оси и имеющий параллель.. ные .лыски, коллинеарные оси магнита и направление намагничивания (!).

Недостатками известных приборов являются недостаточно высокая надежность, а также малая унификация, дета. лей магнитной системы, что препятст-. вует снижению трудоемкости изготовления.

Цель изобретения - упрощение и повышение надежности прибора.

Поставленная цель достигается тем, что в электроизмерительном приборе, содержащем поворотную рамку, распо" ложенную в рабочем зазоре, магнитопровод, внутрирамочный цилиндрический магнит с полюснйми накладками и осью, совпадающей с осью вращения, рамки, намагниченный перпендикулярно оси и имеющий параллельные лыски, коллинеарные оси магнита и направлению намагничивания, каждая полюсная накладка выполнена как единое целое с магнитопроводом, образует рабочий зазор с магнитопроводом противоположной полюсной накладки, причем расположение накладок и магнитопроводов является только центральносимметричным отноlS сительно оси магнита, а размер между участком перехода накладки в магнитопровод и симметричным ему участком не превышает ширину окна рамки.

На фиг. 1 изображена схема прибора; на фиг. 2 - 5 - положение рамки при надевании ее на магйитную систему прибора.

Формула изобретения

3 91885

Прибор содержит поворотную рамку постоянный внутрирамочный цилиндрический магнит 2 с двумя лысками, полюсную накладку 3, магнитопровод 4 (каждая полюсная накладка 3 представ- ляет единое целое с магнитопроводом

4), растяжку 5, рабочий зазор 6.

Прибор работает следующим образом.

Поворот рамки 1, закрепленной на растяжках или кернах, происходит из- to вестным образом, т.е. при подаче из.меряемого тока в обмотку рамки 1 магнитное поле тока взаимодействует с магнитным полем магнита 2 в рабочем зазоре 6 и рамка 1 поворачивается.

Рамка 1 надевается на магнитную систему прибора (фиг. 2-5), при этом ширина В рамки 1 должна быть больше размера 3, и, .кроме того, толщина

h рамки 1 и ширина S рабочего зазора 6 должны быть согласованы. В та- ком случае рамка свободно надевается или снимается без разборки магнитной системы.

Крепление накладок 3 к магниту 2 производится, например, на клею.

Применение предлагаемого электромагнитного прибора снижает трудоемкость при изготовлении деталей, сборке и ремонте,TBK.,.êàê возросла уни. фикация деталей (вместо накладок и магнитопровода, выполненных отдельно, - .единая деталь); упрощается. сборка (не требуется последующая установка магнитопровода); повыша8 4 ется ремонтопригодность (снятие и установка рамки производится без разборки магнитной системы) . Все это обеспечивает высокое качество и надежность прибора.

Электромагнитный прибор содержащии поворотную рамку, расположенную в рабочем, зазоре, магнитопровод, внутрирамочный цилиндрический магнит с полюсными накладками и осью, совпадающей с осью вращения рамки, намагниченный перпендикулярно оси и имеющий параллельные лыски,.коллинеарные оси магнита и направлению намагничивания, отличающийся тем, что, с целью упрощения и повышения надежности прибора; каждая полюсная накладка выполнена как единое целое с магнитопроводом, образует рабочий зазор с магнитопроводом противоположной полюсной накладки, причем расположение накладок и магнитопроводов является только центральносимметричным относительно оси магнита, а размер между участком перехода накладки в магнитопровод и симметричным ему участком .не превышает ширину окна рамки.

Источники информации принятые во внимание при экспертизе

1. Патент СШЛ и 3406340, кл. 324-154, 1968.

918858
