Регулятор уровня верхнего бьефа

Патент 918937

Авторы

Иллюстрации

Показать все

Реферат

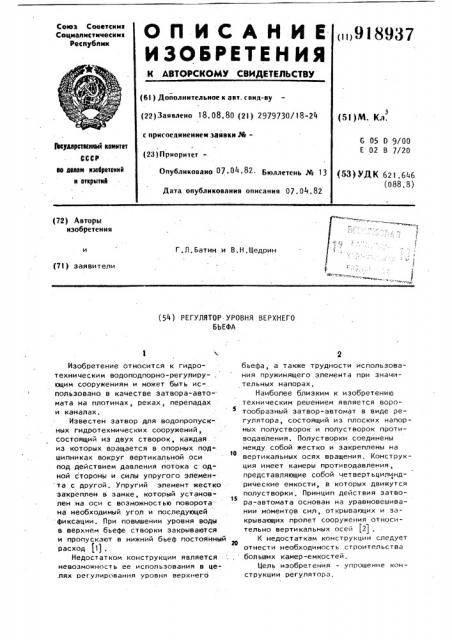

ОП ИСАНИЕ „„91щ)З7

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 18. 08. 80 (21) 2979730/18-24 с присоелинением заявки М(23) Приоритет(5I )M. Кл.

УЬсудврстеаеый кемитет

СССР

С 05 О 9/00

Е 02 В 7/20 вю делам изобретений и открытий

Опубликовано 07 е 04 ° 82 Бюллетень Юе 13

Дата опубликования описания 07.04.82 (53) УДК 621.646 (088.8) (72) Авторы изобретения

%4 д( II

Г.Л.Батин и В.Н.Щедрин

/ (7l ) заявители (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО

БЪЕФА

Изобретение относится к гидротехническим водоподпорно-регулирующим сооружениям и может быть использована в качестве затвора-авто-мата на плотинах, реках, перепадах и каналах.

Известен затвор для водопропускных гидротехнических сооружений, состоящий из двух створок, каждая из которых вращается в опорных подшипниках вокруг вертикальной оси под действием давления потока с одной стороны и силы упругого элемента с другой. Упругий элемент жесткозакреплен в замке, который установлен на оси с возможностью поворота: на необходимый угол и последующей фиксации. При повышении уровня воды в верхнем бьефе створки закрываются и пропускают в нижний бьеф постоянный расход (1) .

Недостатком конструкции является невозможность ее использования в целях регулирования уровня верхнего бьефа, а также трудности использования пружинящего элемента при значительных напорах.

Наиболее близким к изобретению техническим решением является воротообразный затвор-автомат в виде регулятора, состоящий из плоских напорных полустворок и полустворок противодавления. Полустворки соединены между собой жестко и закреплены на то вертикальных осях вращения. Конструкция имеет камеры противодавления, представляющие собой четвертьцилиндрические емкости, в которых движутся полустворки, Принцип действия затво15 ра-автомата основан на уравновешивании моментов сил, открывающих и закрывающих пролет сооружения относительно вертикальных осей )2) .

К недостаткам конструкции следует отнести необходимость строительства больших камер-емкостей.

Цель изобретения вЂ” упрощение конструкции регулятора.

37 4 закрыть задвижку 9. Емкость 6 начинает наполняться. Благодаря перепаду между емкостью 6 и нижним бьефом появится сила давления, действующая на щит 4. Основной щит 1 начнет разворачиваться и перекроет сбросной пролет, При этом благодаря смещению вертикальной оси крепления (AS@BC) в открытом состоянии регулятор находится в состоянии устойчивого равновесия (фиг,3). Наполнение емкости

6 приводит к нарушению этого равновесия, сила давления на часть ВС станет больше, чем на часть АВ и щит 1 начинает поворачиваться. Поплавковый датчик 12 предназначен для автоматического поддержания уровня верхнего бьефа, При повышении уровня верхнего бьефа срабатывает поплавок и это приводит к открытию датчика 10. Уровень воды в емкости 6 уменьшается и щит 1, поворачиваясь, приоткрывает сбросные отверстия у стен водовода (фиг.1).

Регулятор уровня верхнего бьефа позволяет упростить конструкцию известных регуляторов, снижает объем: бетонных работ.

Применение предлагаемого регуля . тора позволяет уменьшить стоимость подобных конструкций в 1,2-1,3 раза.

Формула изобретения

Регулятор уровня верхнего бьефа, содержащий установленные в канале напорный щит, закрепленный на вертикальной оси вращения, и щит противодавления, отличающийся тем, что, с целью упрощений конструкции, вертикальная ось вращения смещена относительно продольной оси канала, напорный щит установлен в закрытом положении под острым углом к стенкам канала, причем щит противодавления шарнирно соединен одной из его кромок с кромкой напорного щита, а другая кромка щита противодавления установлена с возможностью перемещения по направляющей, расположенной параллельно продольной Ьси канала и в плоскости вертикальной оси вращения, причем расстояние от шарнирного соединения напорного щита и щита противодавления до вертикальной оси вращения больше расстояния от свобод3 9189

Поставленная цель достигается тем, что в регуляторе уровня верхнего бьефа, содержащем установленные в канале напорный щит, закрепленный на вертикальной оси вращения, и щит противодавления, вертикальная ось вращения смещена относительно продольной оси канала, напорный щит установлен в закрытом положении под острым углом к стенкам канала, причем щит противо- 10 давления шарнирно соединен одной из его кромок с кромкой напорного щита, а другая кромка щита противодавления установлена с возможностью перемещения по направляющей, расположен- 1З ной параллельно продольной оси канала и в плоскости вертикальной оси вращения, причем расстояние от шарнирного соединения напорного щита .и щита противодавления до вертикальной оси вращения больше расстояния от свободной кромки напорного щита до вертикальной оси вращения.

На фиг.1 дана аксонометрия регулятора, приоткрытое положение; на фиг.2 - то же, в закрытом положении, 25 вид сверху; на фиг.3 вЂ” то же, в открытом положении.

Регулятор уровня верхнего бьефа состоит из основного напорного щита

1, установленного на вертикальной оси 2 вращения (фиг,1). К напорному щиту 1 шарниром 3 прикреплен одной кромкой щит 4 противодавления, другая кромка которого движется по направляющим 5, размещенным параллельно продольной оси канала. Вода внутрь регулировочной емкости 6 подается по системе трубопроводов 7 с задвижками 8 и 9. Основной напорный щит закреплен к потоку под острым углом, например, =50, а ось 2 вертикальная вращения смещена в сторону емкости 6 (фиг.2) °

Для регулирования уровня воды в емкости 6 предназначен мембранный датчик 10, соединенный гидравлической связью 11 с поппавковым датчиком

УВБ 12.

Регулятор работает следующим образом. 50

При пропуске весенних паводковых расходов регулятор находится в закрытом положении (фиг.3) ° При этом задвижка 8 должна быть закрыта, задвижка 9 открыта и емкость 6 опорож- 55 нена. Вода беспрепятственно сбрасывается в нижний бьеф. Для закрытия затвора необходимо открыть задвижку 8 и

Фиг. Р

ВНИИПИЗаказ 2141/32 Тираж,908 Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

5 ной кромки напорного щита до вертикальной оси вращения.

Источники информации, принятые во внимание при экспертизе

918937 6

1, Авторское свидетельство СССР

11 439565, кл. Е 02 В 7/20, 1971.

2. Бочкарев Я,В. Гидроавтоматика в орошении. М., "Колос", 1978, с.87 (прототип).
