Реферат



Союз Советскик

Социалистические

Республик

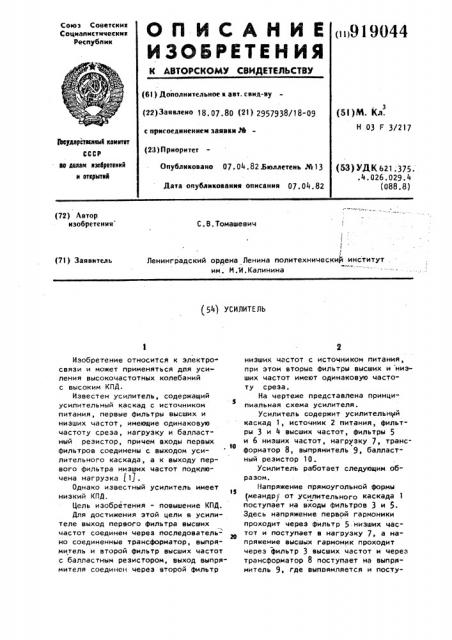

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< и919044

Ф

-ж (61) Дополнительное к авт. свил-ву (22)запале«о 18. 07.80 (21) 2957938/18-09 с присоединением заявки йе (23) Приоритет

Опубликовано 07. 04. 82.Бюллетень М 13

Дата опубликования описания 07.04.82 (51) М. Кл .

Н 03 3/217 фкударствекиыв квинтет ссса ва лвлви кзаврвтеккй к открытка (53) УДК 621 375..4.026.029,4 (088.8) (72) Автор изобретения

С.8.Томашевич

Ленинградский ордена Ленина политехнический институт . им. М.М.Калинина (71) Заявитель (54) УСИЛИТЕ ЛЬ

Изобретение относится к электросвязи и может RpHHGHRTbcR для усиления высокочастотных колебаний с высоким КПД.

Известен усилитель, содержащий усилительный каскад с источником питания, первые фильтры высших и низших частот, имеющие одинаковую частоту среза, нагрузку и балластный резистор, причем входы первых, 1Î фильтров соединены с выходом усилительного каскада, а к выходу первого фильтра низших частот подключена нагрузка 1 .

Однако известный усилитель имеет низкий КПД.

Цель изобретения - повышение КПД.

Для достижения этой цели в усилителе выход первого фильтра высших частот соединен через последовательно соединенные трансформатор, выпрямитель и второй фильтр высших частот с балластным резистором, выход выпрямителя соединен через второй фильтр низших частот с источником питания, при этом вторые фильтры высших и низших частот имеют одинаковую частоту среза.

На чертеже представлена принципиальная схема усилителя.

Усилитель содержит усилительный каскад 1, источник 2 питания, фильтры 3 и 4 высших частот, Фильтры 5 и 6 низших частот, нагрузку 7, трансформатор 8, выпрямитель 9, балластный резистор 10.

Усилитель работает следующим образом.

Напряжение прямоугольной формы (меандр от усилительного каскада 1 поступает на входы фильтров 3 и 5.

Здесь напряжение первой гармоники проходит через фильтр 5.низших частот и поступает в нагрузку 7, а напряжение высшых гармоник проходит через фильтр 3 высших частот и через трансформатор 8 поступает на выпрямитель 9, где выпоямляется и посту3 9l9044 пает на входы фильтров 4 и 6. Поскольку все пары фильтров являются взаимодополняющими, то нагрузка для

Фильтра 3 сохраняется чисто активной.Постоянная составляющая выпрямленного напряжения через Фильтр 6 поступает в источник 2 питания, а переменная составляющая (мощность ее уже значительно меньше ) - через фильтр 4 высших частот поступает в в балластный резистор 10, Коэффициент трансформации трансформатора 3 выбирается таким, чтобы напряжение на выходе, фильтра 6 было равно напряжению источника 2 питания, 3$

Таким образом, предложенный усилитель обеспечивает высокий КПД.

Формула изобретения

Составитель 6.Рогаткин

Редактор И.Ковальчук Техред Т,Наточка Корректор Н.Стец

Заказ 2159/37 Тираж 954 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 (Усилитель, содержащий усилительный каскад с источником питания, первые фильтры высших и низших частот, имеющие одинаковую частоту среза, нагрузку и балластный резистор, причем входы первых фильтров соединены с выходом усилительного каскада, а к выходу первого фильтра низших частот подключена нагрузка, о т л и ч аю шийся тем, что, с целью новышения КПД, выход первого фильтра высших частот соединен через последовательно соединенные трансформатор, выпрямитель и второй фильтр высших частот с балластным резистором, выход выпрямителя соединен через второй фильтр низших частот с источником питания, при этом вторые фильтры высших и низших частот имеют одинаковую частоту среза.

Источники информации, 26 принятые во внимание при экспертизе

1. Радиопередающие устройства.

Под ред. В.В.ь1ахгильдяна, М., "Связь", .1,980, с. 5б, рис.2.48(прототип);
