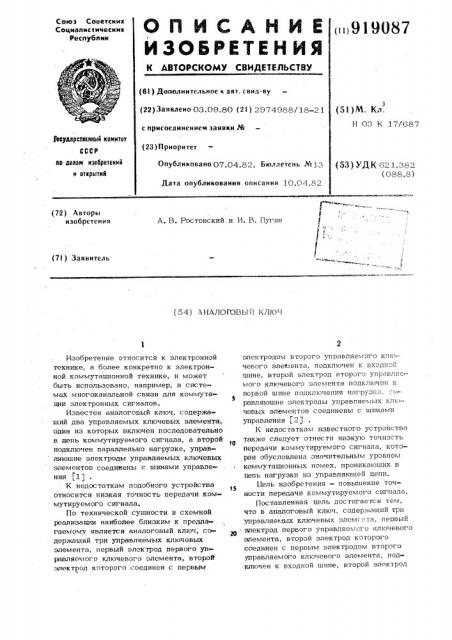

Союз Советских

Социалистических республик

ОЛИСЛНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Eii 91 9087 (6l ) Дополнительное к авт. с вид-ву (22)Заявлено 03.09.80 (2l) 2974988/18 21 с присоелинением заявки М (23) Приоритет

Опубликовано 07 04.82. Бюллетень №13

Дата опубликования описания 10.04.82 (5 l ) M. Кл.

Н 03 К 17/687

Гееударотвенный комитет

IIo делам изобретений и открытий (53) УДК G21.382 (088.8) (72) Авторы изобретения. ь (/.

A. В. Ростовский и И. В. Пугин (71) Заявитель ьЬь l

- ььь f

1 (54) АНАЛОРЭВЫЙ КЛ10Ч

Изобретение относится к электронной технике, а более конкретно к электронной коммутационной технике, и может быть использовано, например, в системах многоканальной связи для коммутации электронных сигналов.

Известен аналоговый ключ, содержаший два управляемых ключевых элемента, один из которых включен последовательно в цепь коммутируемого сигнала, а второй подключен параллельно нагрузке, управляющие электроды управляемых ключевых элементов соединены с шинами управления fl) .

К недостаткам подобного устройства относится низкая точность передачи коммутируемого сигнала.

По технической сутцности и схемной реализации наиболее близким к предлагаемому является аналоговый ключ, содержащий три управляемых ключевых элемента, первый электрод первого управляемого ключевого элемента, второй электрод которого соединен с первым электродом второго управляемого ключевого элен ента, подключен к входной шине, второй электрод второго управляемого ключевого элемента подключен к первой шине подключения нагрузки.

5 равляюшие электроды управляемых клкчевых элементов соединены с шинами управления f2 J

К недос таткам извес тного ус тройства fQ также следует отнести низкую точность передачи коммутируемого сигнала, которая обусловлена значительным уровнем коммутационных помех, проникаюших в цепь нагрузки пз управляюшей цепи.

LleEEE изобретения — повышение точности передачи коммутиру-емого сигнала.

Поставленная цель достигается тем, что в аналоговый ключ, содержашпй три управляемых ключевых элема.-:-a, первый электрод первого управляемого ключевого элемента, второй электрод которого соединен с первым электродом второго управляемого ключевого элемента, подключен к входной шине, второй электрод

919087

10 I5

20 второго управляемого клк>чевого элемента подключен к первой шине подключения нагрузки, управляющие электроды управляемых ключевых элементов соединены с шинами управления, введен резистор, объединенные второй электрод первого управляемого ключевого эл мента и первый электрод второго управляемого ключевого элемента соединены со второй шиной подключения нагрузки, первый электрод третьего управляемого ключевого элемента, второй электрод которого через резистор подключен к общей шине, соединен с первой шиной подключения нагрузки.

На чертеже изображена принципиальная схема, иллюстрирующая пример конкретной реализации устройства„

Аналоговый ключ содержит первый 1, второй 2 и третий 3 управляемые клю чевые элементы, резистор 4. B качестве управляемых ключевых элементов ислользованы полевые транзисторы с р- и переходом: Исток транзистора 1 (первый электрод первого управляемого ключевого элемента) подключен к входной шине 5.

Объединенные с токи транзис торов 1 и 2 (объединенные второй электрод первого и первый электрод второго управляемых ключевых элементов) соединены с второй шиной 6 подключения нагрузки.

Объединенные исток транзистора 2 и сTÎK транзистора 3 (объединенные второй электрод второго и первый электрод третьего управляемых ключевых элементов) соединены с первой шиной 7 подключения нагрузки. Затворы транзисторов (управляющие электроды управляемых ключевых элементов) подключены к шинам 8 и 9 управления.

В качестве управляемых ключевых элементов могут быть также испопьзовапы полевые транзисторы с р-и переходом различной проводимости, полевые МДП-транзисторы, комбинации этих приб оров.

Лналоговый ключ функционирует следующим образом.

На шины 8 и 9 управления подаются управляющие сигналы, переводящие транзисторы 1 и 3 в открытое, а транзистор 2 — в закрытое состояние. При этом аналоговый ключ находится Б oTKpbIToM состоянии и коммутируемый сигнал, подаваемый на шину 5, проходит в нагруз- ку, Г1ри запиранип транзисторов 1 и 3 и отпирании транзистора 2 аналоговый ключ переходит в закрытое состояние.

Коммутируемый сигнал в нагрузку не поступает.

Использование в аналоговом ключе последовательно-параллельной схемы коммутации обеспечивает высокое отношение сопротивления ключа в запертом состоянии к сопротивлению ключа в открытом состоянии.

Преимушество предлагаемого изобретения заключается в повышении точности передачи коммутируемого сигнала и обеспечивается уменьшением уровня коммутационных помех, проникающих в коммутируемую цепь из цепи управления. Схема предлагаемого ключа обладает полной симметрией (сопротивление резистора 4 следует выбрать равным внутреннему сопротивлению источника коммутирумого сигнала) и поэтому в любой момент времени уровни сигналов коммутационной помехи на шинах 6 и 7 подключения нагрузки близки по значению и компенсируются.

Формула изобретения

Лналоговый ключ, содержащий три управляемых ключевых элемента, первый электрод первого управляемого ключевого элемента, второй электрод которого соединен с первым электродом второго управляемого ключевого элемента, подключен к входной шине, второй электрод второго управляемого ключевого элемента подключен к первой шине подключения нагрузки, управляющие электроды управляемых ключевых элементов соединены с шинами управления, о т л и ч а ю ш и и с я тем, что, с целью повышения точности передачи коммутируемого сигнала, в него введен резистор, объединенные второй электрод первого управляемого ключевого элемента и первый электрод второго управляемого ключевого элемента соединены с второй шиной подключения нагрузки, первый электрод третьего управляемого ключевого элемента, второй электрод которого через резистор подкпючен к обшей шине, соединен с первой шиной подключения нагрузки.

Источники информации, принятъье во внимание при экспертизе

1. Г1атент США ¹ 3636378, кл. 307 — 251, 1969.

2, Обзоры по электронной технике, Серия 3 (Микроэлек-.роника), вып. 3 (590), 1978, с. 7, рис. 2 б.

919087
