Установка для дигерирования отстоя сточных вод

Установка для дигерирования отстоя сточных вод

Иллюстрации

Показать все

Реферат



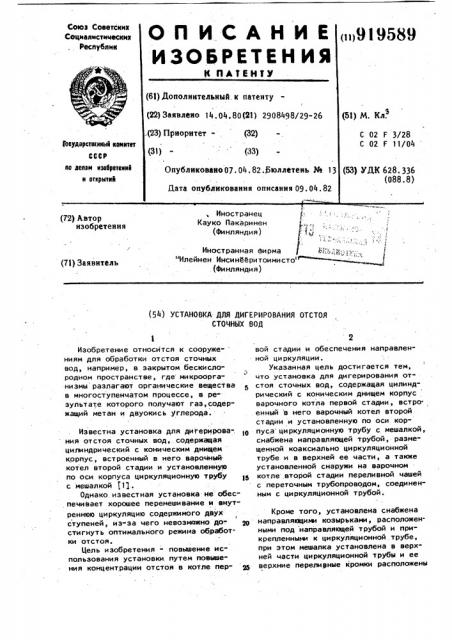

М

Иностранец Г

Кауко Пакаринен (Финляндия) 1

Иностранная Фирма "Илейнен Инсинееритоимисто (72) Автор изобретеиия с л (71) Заявитель (фи нл янди я ) (54) УСТАНОВКА ДЛЯ ДИГЕРИРОВАНИЯ ОТСТОЯ

СТОЧНЫХ ВОД

Изобретение относится к сооруже- ниям для обработки отстоя сточных вод, например, в закрытом бескислородном пространстве, где микроорганизмы разлагают органические вещества в многоступенчатом процессе, в результате которого получают газ,содержащий метан и двуокись углерода.

Известна установка для дигерирования отстоя сточных вод,, содержащая цилиндрический с коническим днищем корпус, встроенный в него варочныйкотел второй стадии и установленную по оси корпуса циркуляционную трубу с мешалкой (11.

Однако. известная установка не обеспечивает хорошее перемешивание и внутреннюю циркуляцию содержимого двух ступеней, из-за чего невозможно до", щ стигнуть оптимального режима обработки отстоя.

Цель изобретения - повышение использования установки путем повйшения концентрации отстоя в котле пер- р 2 вой стадии и обеспечения направленной циркуляции.

Указанная цель достигается тем, что установка для дигерирования отстоя сточных вод, содержащая цилиндрический с коническим днищем корпус варочного котла первой стадии, встро. енный в него варочный котел второй стадии и установленную по оси корпуса циркуляционную трубу с мешалкой, снабжена направляющей трубой, размещенной коаксиально циркуляционной трубе и в верхней ее части, а также установленной снаружи на варочном котле второй стадии переливной чашей с переточным трубопроводом, соединенным с циркуляционной трубой.

Кроме того, установлена снабжена направляющими козырьками, расположен. ными под направляющей трубой и прикрепленными к циркуляционной трубе, при этом мешалка установлена в верхней части циркуляционной трубы и ее верхние переливные кромки расположены

3 3195 выше соответствующих кромок переливной чаши.

На чертеже изображена предлагаемая установка.

Установка для дигерирования отстоя сточных вод содержит корпус 1 из теплоиэолированного бетона, котел 2 первой стадии, котел 3 второй стадии, встроенный в котел 2 с помощью обычных опорных средств, насос 4, тепло- 1о обменный аппарат 5, трубопровод 6, .подающий отстой в переливную чашу 7, циркуляционную трубу 8, мешалку 9 с электродвигателем 10, направляюую трубу 11. Под трубой 11 и на тру. е 8 закреплены козырьки 12. Трубопроводы 13 и 14 расположены в нижней части котла 3. Установка содержит также трубопровод 15 для вывода воды иэ чаши 7, смесительный насос 16, газо- 2в вый колпак 17, трубопровод 18 для отвода газа и переточный трубопровод 19.

Установка работает следующим образом. 2S

Свежий отстой подается насосом 4 в аппарат 5, где нагревается и через трубопровод 6 подается в переливную чашу 7 и котел 2. Из нижней части варочного котла 2 отстой направляют в зв циркуляционную трубу 8, где перемешивается мешалкой 9 и переливается в направляющую трубу 11, при этом, когда подается свежий отстой, уровень его в котле 2 и трубе 8 повышается соответственно подаче свежего отстоя, а когда подача свежего .отстоя прекращается уровень его в трубе 8 понижается и циркуляция осуществляется через переточный трубопровод 19, за счет чего процесс дигерирования На первой стадии ускоряется. Козырьки 12 отклоняют поток в поперечном направлении, чтобы отстой концентрировался в нижней части котла 3, откуда дигерированный отстой выводится через трубопровод 14 и через трубопровод 13 для. затравки свежего отстоя. С помощью затравочного отстоя, который через смесительный насос 16 попадает в питающий трубопровод 6, можно повысить концентрацию отстоя в котле 2 первой стадии, особенно когда прекращается питание свежим отстоем и в установке имеет место циркуляция, 55 осуществляемая мешалкой 9, Отделенная вода удаляется из установки че89 реэ трубопровод 15, газ, образующийся в газовом колпаке 17 - через трубопровод 18. Чтобы котел второй стадии не подвергался напряжениям, создающимся от большой подъемной силы или веса отстоя, оба котла заполняют и опорожняют одновременно.

Важным преимуществом предлагаемой установки является то, что отстой, подлежащий удалению из котла первой стадии, находится под высоким давлением и содержит большое количество растворенных газов. Наличие переточного трубопровода с переливной чашей в значительной степени повышает концентрацию отстоя в котле первой стадии, в особенности в тех случаях, когда свежий отстой подается прерывисто.

Формула изобретения

1. Установка для дигерирования отстоя сточных вод, содержащая цилиндрический с коническим днищем корпус варочного котла первой стадии, встроенный в него варочный котел второй стадии и установленную по оси корпуса циркуляционную трубу с мешалкой, отличающаяся тем, что, с целью повышения эффективности использования установки путем повышения концентрации отстоя в котле первой стадии и обеспечения направленной циркуляции,.она снабжена направляющей трубой, размещенной коаксиально циркуляционной трубе и в верхней ее части, а также установленной снаружи на варочном котле второй стадии переливной чашей с переточным трубопроводом, соединенным с циркуляционной трубой.

2. Установка по и. 1, о т л и— ч а ю щ а я с я тем, что она снабжена направляющИми козырьками, расположенными под направляющей трубой и прикрепленными к циркуляционной трубе, при этом мешалка установлена в верхней части циркуляционной трубы и ее верхние переливные кромки расположены выше соответствующих кромок переливной чаши.

Источники информации, принятые во внимание при экспертизе

1. Патент СИЯ 1 " 3837493, кл. 210197, 1974.
