Пуансон для свертки втулок
Иллюстрации
Реферат

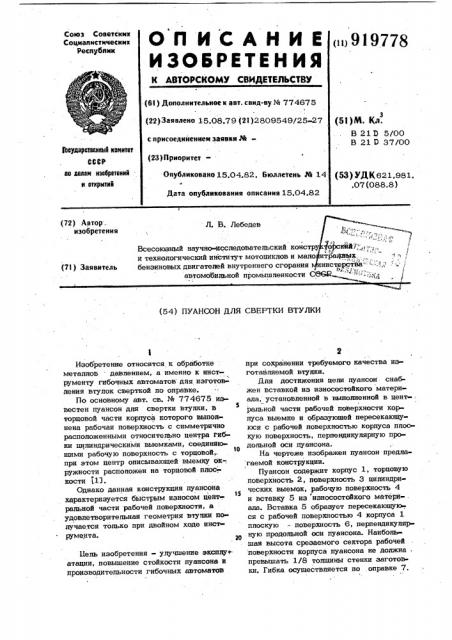

ОП ИСАНИЕ
ИЗЬБРЕТЕНИЯ
Союз Советскик
Социалистических
Республик
<п>919778
* а.
° Г
Ф. л
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. саид-ву % 774675 (51)М. Кл.
В 21 Э 5/00
В 21 0 37/00 (22) Заявлено 15.08.79 (21)2809549/25 27 с присоединением заявки №(23)Приоритетfocyaapcmaeill комитет
СССР
II0 лвлам изабретений и открытий
Опубликовано 15.04.82, Бюллетень № 14 (53) УДК621.981..07 (088.8) Дата опубликования описания 15,04.82
Л. B. Лебедев (72) Автор . изобретения
Всесоюзный научно-исследовательский констр и технологический институт мотоциклов и мало бензиновых двигателей внутреннего сгорания
fary, i! к автомобильной промышленности Ст-"6 (71) Заявитель (54) ПУАНСОН ДЛЯ СВЕРТКИ ВТУЛКИ
Изобретение относится к обработке металлов давлением, а именно к инст рументу гибочных автоматов дпя изготовления втулок сверткой по оправке.
По основному авт. св. М 774675 известен пуансон для свертки втулки, в торцовой части корпуса которого выполнена рабочая поверхность с симметрично расположенными относительно центра гибки цилиндрическими выемками, соединяюшими рабочую поверхность с торцовой,.
10 при этом центр описывающей выемку ок-, ружности расположен на торцовой плос-, кости j13.
Однако данная конструкция пуансона ! 15 характеризуется быстрым износом цент-ральной части рабочей поверхности, а удовлетворительная геометрия втулки по лучается только при двойном ходе инструмента.
Бель изобретения - улучшение эксплу атации, повышение стойкости пуансона и производительности гибочных автоматов при сохранении требуемого качества изготавпяемой втулки.
Для достижения цели пуансон снабжен вставкой из износостойкого материала, установленной в выполненной в цент- . ральной части рабочей поверхности корпуса выемке и образующей пересекаюшуюся с рабочей поверхностью корпуса плоскую поверхность, перпендикулярную продольной оси пуансона.
На чертеже изображен пуансон предла гаемой конструкции.
Пуансон содержит корпус 1, торцовую поверхность 2, поверхность 3 цилиндрических выемок, рабочую поверхность 4 н вставку 5 из износостойкого матери- . ала. Вставка 5 образует пересекающую-. ся с рабочей поверхностью 4 корпуса 1 плоскую - поверхность 6, перпендикулярную продольной оси пуансона. Наибольшая высота срезаемого сектора рабочей поверхности корпуса пуансона не должна, превышать 1/8 толщины стенки заготовки. Гибка осуществляется по оправке 7.
3 9197
Позицией 8 обозначен пуансон первого перехода..
Предлагаемый пуансон работает сле дующим образом.
При движении пуансона 1 свободные концы заготовки (на чертеже не изображена), зажатой между оправкой 7 и . пуансоном первого перехода 8„ скользят по поверхности 3 цилиндрических выемок, а затем по рабочей поверхности 4 кор-- 16 пуса 1 пуансона и плоской поверхности
6 вставки 5, Наличие вставки, имеющей плоскую рабочую поверхность, перпендикулярную продольной оси пуансона, обеспечивает по-15 вишенную стойкость пуансона, примерно в два раза превышаюшую стойкость известного пуансона, а также позволяет получить втулку, удовлетворительной геометрии за.орин ход, что повышает произво- 2О дительность автомата примерно на 15-20%.
78 4
Формула изобретения
Пуансон дпя свертки втулки по авт. св.
No 774675, . отличающийся тем, что, с целью улучшения эксплуатации, повышения стойкости пуансона и производительности атавтомата, пуансон снабжен вставкой из износостойкого материала,установленной в выполненной в центральной части рабочей поверхности корпу.са выемке и образующей пересекаюшуюLs с рабочей поверхностью корпуса плоскую поверхность, перпендикулярную продольной оси пуансона.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ne 774675, кл. В 21 Э 5/00, 24.07.78.
ВНИИПИ Заказ 2223/9
Тираж 842 Подписное
Филиал ППП "Патент, r. Ужгород,ул.Проектная,4
