Реферат

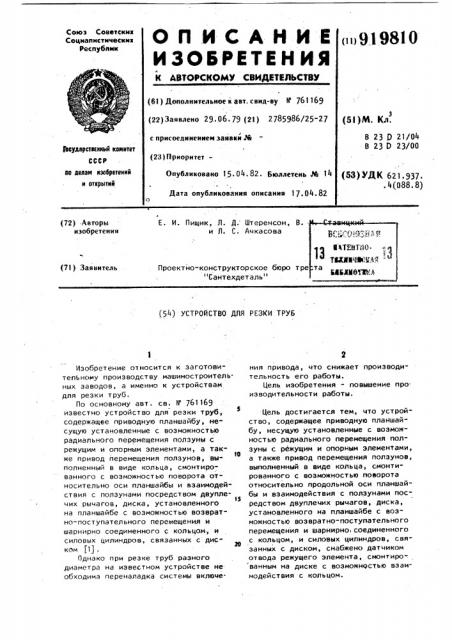

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистичвскии

Республик ())) 9.1 9810 (6l ) Дополнительное к авт. саид-ву и 761169 (22) Заявлено 29.. 06. 79 (2l ) 2785986/25-27 с присоединением заявкй М (23) Приоритет(51)М. Кл.

В 23 Р 21/04

В 23 Р 23/00 фкударстаанный камнтет

СССР (53) УДК 621 937. 4(088. 8) ао делам нэобретеннй н вткрытнй

Опубликовано 15. 04. 82 ° Бюллетень М 14

Дата опубликования описания 17.04.82

Ф

Е. И. Пищик, Л. Д. Штеренсон, В. и Л. С. Ачкасова (72) Авторы изобретения

Проектно-конструкторское бюро тре

"Сантехдеталь" (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ТРУБ

Изобретение относится к заготовительному производству машиностроительных заводов, а именно к устройствам для резки труб.

По основному авт. св. II 761169 известно устройство для резки труб, содержащее приводную планшайбу, не" сущую установленные с возможностью радиального перемещения полэуны с режущим и опорным элементами, а такI6 же привод перемещения ползунов, выполненный в виде кольца, смонтированного с воэможностью поворота относительно оси планшайбы и взаимодействия с ползунами посредством двупле I j чих рычагов, диска, установленного на планшайбе с возможностью возвратно-поступательного перемещения и шарнирно соединенного с кольцом, и силовых цилиндров, связанных с диском (1) .

Однако при резке труб разного диаметра на известном устройстве не обходима переналадка системы включе ния привода, что снижает производительность его работы.

Цель изобретения - повышение про. изводительности работы.

Цель достигается тем, что устройство, содержащее приводную планшайбу, несущую установленные с возможностью радиального перемещения ползуны с режущим и опорным элементами, а также привод перемещения полэунов, выполненный в виде кольца, смонтированного с возможностью поворота относительно продольной оси планшайбы и взаимодействия с полэунами посредством двуплечих рычагов, диска, установленного на планшайбе с возможностью возвратно-поступательного перемещения и шарнирно соединенного с кольцом, и силовых цилиндров, связанных с диском, снабжено датчиком отвода режущего элемента, смонтированным на диске с воэможндстью взаимодействия с кольцом.

3 9198

На фиг. 1 показано устройство для резки труб, исходное положение; на фиг. 2 - то же, в процессе резания, разрез; на фиг. 3 " вид А на фиг. 1; на фиг. 4 - то же, в процессе резания, общий вид.

Устройство для резки труб содержит приводную планшайбу 1, несущую двуплечие рычаги 2 и 3 с режущим 4 и опорным 5 элементами, диск .6, свя- 1о занный с приводом 7 возвратно-поступательного перемещения и взаимодействующий с двуплечими рычагами 2 и

3 через кольцо 8, которое шарнирно соединено с диском 6 и двуплечими 16 рычагами 2 и 3. Режущий элемент 4 выполнен в виде дискового ножа, установ. ленного на ползуне 9. Опорный элемент выполнен в виде двух роликов, установ, ленных на ползуне 10. Привод 7 пред- 2в ставляет собой силовые цилиндры, На диске 6 смонтирован датчик 11 отвода диСкового ножа, включающий конечный выключатель 12 и лепесток 13, взаимодействующий с кольцом 8 при повороте р последнего вокруг оси 14.

Устройство работает следующим образом. !

Трубу 15 подают на требуемую длинуэв и зажимают в тисках . (не показаны) .

Включают привод вращения планшайбы 1 и силовые цилиндрьг 7. При перемещении поршня слева направо диск 6 кольцом 8 перемещается в том же направле-з нии, поворачивая двуплечие рычаги 2 и 3 и сближая режущий элемент 4 и опорный элемент 5. При их подходе к разрезаемой трубе 15 опорный элемент

5 останавливается, упираясь в трубу

15, а режущий элемент 4 продолжает двигаться к центру, перерезая трубу.

10 4

Происходит это за счет того, что продолжающий перемещаться диск 6 после остановки опорного элемента 5 начинает поворачивать кольцо 3, которое, в свою очередь, поворачивая двуплечий рычаг 2, перемещает ползун 9 с режущим элементом 4. Таким образом, поворот кольца 8 начинается с началом реза. После окончания резки поворачи вающееся кольцо 8 нажимает на плечо шарнирно установленного лепестка 13, замыкая конечный выключатель 12, подающий команду на подачу воздуха в правую полость силового цилиндра 7, диск 6 отходит влево, разводя. режу.щий и опорный элементы, . В исходное положение лепесток 13 приводится пружиной 16, Для гашения удара кольца 8 по лепестку 13 плечо его заканчивается пружинным элементом 17.

Предложенное устройство для резки труб обладает высокой производительностью работы.

Формула изобретения

Устройство для резки труб по авт. св. N 761169, отличающее с я тем, что, с целью повышения производительности работы за,счет исключения переналадки системы включения привода при резке труб различного диаметра, оно снабжено датчиком отвода режущего элемента, смонтированным на диске с возможностью взаимодействия с кольцом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP и 761169, кл. В 23 0 21/04, В 23 Р 23/ОО, 27.04.78.
