Устройство для исправления геометрической формы отливок

Устройство для исправления геометрической формы отливок

Иллюстрации

Показать все

Реферат



rP 91987 Ъ- йМ.: - ."„

Класс 31с, 26

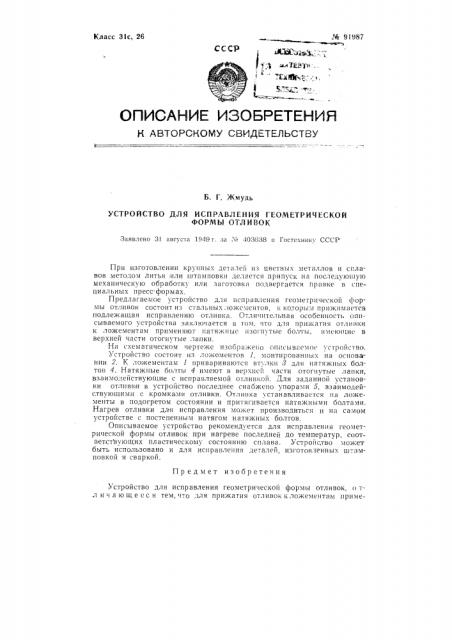

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АаторСкому сБИд тьлЬстау

Б. Г. Жмудь

УСТРОЙСТВО ДЛЯ ИСПРАВЛЕНИЯ ГЕОМЕТРИЧЕСКОЙ

ФОРМЫ ОТЛИВОК

Заявлено 31 авгуспа 1949 г. за ¹ -108688 в Гостехнику СССР

Пр ед м ет изобр етения

Устройство для исправления геометрической формы отливок, о тгл и ч а ю щ е с с я тем, что для прижатия отливок кложементам иримеПри изготовлении крупных деталей из цветных металлов и сплавов методом литья или штамповки делается припуск на последующую механическую ооработку или заготовка подвергается правке в специальных пресс-формах.

Предлагаемое устройство для исправления геометрической формы ОтлиВОк сОстОит из стальных ложсментОВ, к которым прижимается подлежащая исправлению отливка, Отли штельная особенность описываемого устройства заключается в том. что для прижатия Отливки к ложементам применяют натяжные изогнутые болты, имеющие в верхней части отогнутые лапки.

Ня x(. ì ÿTè÷(.ñKoì чертежс изоор я жено Опп! сы В<нем ос- мcTpollcтВО.

Устройство состоит из ло>кементов 1, монтированны; на ОсноваFIHH 2. К ложементям 1 привариваются втулки 3 для натяжных болтов 4. Натяжные болты 4 имеют в верхней части отогнутые лапки, взаимодействующие с исправляемой отливкой. Для заданной установки отливк и в устройство последнее снабжено упорами 5, взаимодействующими с кромками отливки. Отливка устанавчивается на ложементы в подогретом состоянии и притягивается натяжными болтами.

Нагрев отливки для исправления может производиться и на са. .ом устройстве с постепенным натягом натяхкных болтов

Описываемое устройство рекомендуется для исправления геометрической формы отливок при нагреве последней до температур, соответствующих пластическому состоянию сплава. Устройство может быть использовано и для исправления деталей, изготовлеHllblx штяMповкой и сваркой. — 2 № 91987 няют натяжные изогнуть е ооой, проходящие через втулку и имеющие в верхней части опорные лапки, причем втулка пр|икреплена к ложементу с помощью упругого кронштейна, Комитет ио делам изобретений и открытий ири Совете Министров СССР
