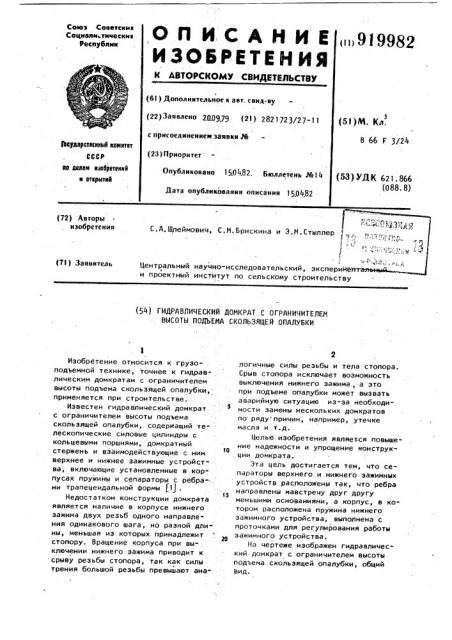

,О П И С А Н И Е (и)9I9982

ИЗОБРЕТЕЙИЯ

Союз Советских

Соцмалмтмческмх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I (61) Дополнмтельное к авт. свмд-ву (22) За >

Опубликовано 150482. Бюллетень №14 (5 I ) M. Кл.

В 66 F 3/24

Ркударстненнын квинтет

СССР на делам нзааретеннй и открытий (53) УДК 621.866 (088. 8) Дата опубликования описания 1 0482 (72) Авторы изобретения

С.A.Øäåéìîâè÷, С.М.Брискина и Э.M.Ñòûëëåð

Центральный научно-исследовательский, экспери и проектный институт по сельскому строительству (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ДОМКРАТ С ОГРАНИЧИТЕЛЕМ

ВЫСОТЫ ПОДЬЕМА СКОЛЬЗЯЦЕЙ ОПАЛУБКИ

Изобретение относится к грузоподъемной технике, точнее к гидравлическим домкратам с ограничителем высоты подъема скользящей опалубки, применяется при строительстве.

Известен гидравлический домкрат с ограничителем высоты подъема скользящей опалубки,. содержащий телескопические силовые цилиндры с кольцевыми поршнями, домкратный стержень и взаимодействующие с ним верхнее и нижнее зажимные устройст" ва, включающие установленные в корпусах пружины и сепараторы с ребрами трапецеидальной формы t1J .

Недостатком конструкции домкрата является наличие в корпусе нижнего зажима двух резьб одного направления одинакового шага, но разной длины., меньшая из которых принадлежит стопору. Вращение корпуса при выключении нижнего зажима приводит к срыву резьбы стопора, так как силы трения большой резьбы превышают аналогичные силы резьбы и тела стопора.

Срыв стопора исключает воэможность выключения нижнего зажима, а это при подъеме опалубки может вызвать аварийную ситуацию иэ-за необходимости замены нескольких домкратов по ряду причин, например, утечке масла и т.д.

Целью изобретения является повыше1О ние надежности и упрощение конструкции домкрата.

Эта цель достигается тем, что сепараторы верхнего и нижнего зажимных устройств расположены так, что ребра

15 направлены навстречу друг другу меньшими основаниями, а корпус, в котором расположена пружина нижнего зажимного устройства, выполнена с проточками для регулирования работы зажимного устройства.

На чертеже изображен гидравлический домкрат с ограничителем высоты. подъема скользящей опалубки, общий вид.

Основными узлами гидродомкрата являются цилиндр 1, поршень 2, расположенный внутри цилиндра, фланец 3 и рукав высокого давления 4. В верхней части цилиндра 1 установлена крышка 5, на. резьбовой части которой крепится верхнее зажимное устройство, состоящее из корпуса б, конической втулки 7, сепаратора 8, роликов 9 и пружины 10, которая создает первоначальный обжим домкратного стержня t1, Под поршнем 2 расположен шарнир

1 2, который служит одновременно корпусом нижнего зажима. В нем расположены коническая втулка 7, сепаратор

13 с роликами 9. К нижней резьбовой части шарнира 12 крепится корпус 14 пружины 1 предварительного обжатия стержня 11. Для удержания поршня 2 в крайнем верхнем положении, а также для возврата его в исходное положение после совершения рабочего хода под шарниром 12 расположена возвратная пружина 16. Зажимные устройства (верхнее и нижнее) служат для поочередного захвата домкратного стержня

11 при перемещении по нему домкрата.

Принудительное выключение верхнего зажима .осуществляется при вращении гайки 17, а нижнего - при вращении корпуса 14 по резьбовой части шарнира 12. Фланец 3 является основанием цилиндра 1 и служит для крепления домкрата к домкратной раме болтами 18, Домкрат работает следующим образом.

При нагнетании рабочей жидкости в верхнюю полость цилиндра 1 поршень

2, шарнир 12 и нижний зажим, автоматически заклинивавший домкратный стержень 11, остаются неподвижными, а цилиндр 1 под давлением рабочей жидкости поднимается вверх. Поднимаясь, цилиндр автоматически расклинивает верхний зажим, заставляя его, скользить вверх по домкратному стержню 11 и через фланец 3 поднимает домкратную раму и соединенную с ней скользящую опалубку. При снятии давления рабочей жидкости в системе верхний зажим под действием силы

9982

1 тяжести опалубки автоматически-заклинивает домкратный стержень 11, а поршень 2 с шарниром 12 под действием возвратной пружины 17 поднимаются вверх. При этом нижний зажим автоматически расклинивает домкратный стержень 11 и скользит по нему.

Одновременно цилиндр, опираясь на верхний зажим, остается неподвижным

10 вместе с домкратной рамой и опалубкой.

Дальнейшая работа гидродомкрата происходит аналогично описанному выше.

15 Такая конструкция нижнего зажима обеспечивает надежность при выключении его, сокращается время простоев скользящей опалубки при одновреыенном выходе из строя нескольких домкрв ратов и необходимости их замены.

Ориентировочный годовой экономический эффект составляет 36 тыс. на 1 т емкости.

Формула изобретения

Гидравлический домкрат с ограничителем высоты подьема скользящей опалубки, содержащий телескопические силовые цилиндры с кольцевыми поршнями, домкратный стержень и взаимодействующие с ним верхнее и нижнее зажимные устройства, включающие установленные в корпусах пружины и сепараторы с ребрами трапецеидальной формы, отличающийся тем, что, с целью повышения надежности и упрощения конструкции домкрата, сепараторы верхнего и нижнего зажимных устройств расположены так, что их ребра направлены навстречу друг другу меньшими основаниями, а корпус, в котором расположена пружина нижнего зажимного устройства, выполнен с проточками для регулирования работы зажимного устройства.

Источники информации, принятые во внимание при экспертизе

1. Явторское свидетельство СССР по заявке Ю 2766214/29-11, кл. В 66 F 3/24, 1979 (прототип).
