Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат

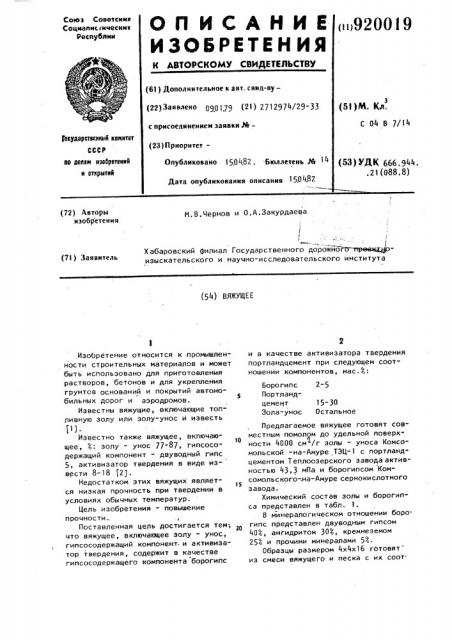

Союз Советских

Социапис(ические

Республик

И С А Н И Е (и 920019

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (51)1Й. Кл. (22) 3ass e o 090179 (21) 2712974/29-33

С 04 В 7/!4 с присоединением заявки ¹(23 ) П р нор и тетТосударетеенвй квинтет ссср оо делам изобретений и открытий (53) УДК 666.944 .21(088.8) Опубликова но 15.04.82 . Бюллетень № 14

Дата опубликования описания 150482 (72) Автори изобретения

М.В,Чернов и О.А.Закурдаева

Хабаровский филиал Государственного дорожйогб-ттрее <щризыскательского и научно-исследовательского института (7!) Заявитель (54) ВЯЖУЩЕЕ

2-5

Боро гипс

Портландцемент

Зола-унос

15 30.

Остальное

Изобретение относится к промышленности строительных материалов и может быть использовано для приготовления растворов, бетонов и для укрепления грунтов оснований и покрытий автомобильных дорог и аэродромов.

Известны вяжущие, включающие топливную золу или золу-унос и известь (1j.

Известно также вяжущее, включающее, 4: эолу — унос 77-87, гипсосодержащий компонент - двуводный гипс

5, активизатор твердения в виде из- вести 8-18 (2f

Недостатком этих вяжущих являет15 ся низкая прочность при твердении в условиях обычных температур.

Цель изобретения - повышение прочности.

Поставленная цель достигается тем; что вяжущее, включающее золу — унос, гипсосодержащий компонент и активизатор твердения, содержит в качестве гипсосодержащего компонента борогипс и в качестве активизатора твердения портландцемент при следующем соотношении компонентов, мас.4:

Предлагаемое вяжущее готовят сов" местным помолом до удельной поверхности 4000 см /г золы — уноса Комсомольской -на-Амуре ТЭЦ- 1 с портландцементом Теплоозерского завода активностью 43,3 мПа и борогипсом Ком" сомольского-,на-Амуре сернокислотного завода.

Химический состав золы и борогип" са представлен в табл. 1.

В минералогическом отношении борогипс представлен двуводным гипсом

404, ангидритом 303, кремнеземом

254 и прочими минералами 5",.

Образцы размером 4х4х16 готовят из смеси вяжущего и песка с их соот.

920019

3 ношением 1:3 и водовяжущим в. отношении 0,45 при использовании виброуплотнения с последующим твердением в течение суток в ванне с гидравлическим затвором и далее в воде до момента испытания в 28-суточном возрасте. Образцы из известного вяжу» щего готовят по аналогичной методике.

Составы вяжущих приведены в табл.2. ф

В табл. 3 представлены свойства образцов, изготовленных из предлагаемого и известного вяжущего„

Из данных табл, 3 видно превышение

s 2 раза прочностных свойств предлагаемых составов по сравнению с известным.

920019

Ю л

М\ л ш

3Ч

Ю л

С) л

СО

СЧ л

Ch

СЧ

С3О л

-4

CD оМ л о

5 х о

OI

Z ф

3:3.

333

cf о

СЧ л

СР сЧ

<Ч л.;ф

СЧ

-й

3 м

Ш м

3Ч

Ю л

3 »

СЧ

C и

3 о а о с о 1

1

333 1

1 3

З1

1

l0 3

ell

3 1 !

I ! !

3 !

I

I

1

1

1

1

1

I

1

1 .1

1

1 .3

1

1

1

1

I

1

I

I

1

1

l

1 1

1

1

3

1 !

1 !

1

1 !

1

1

1 с

1 ° 1 с

I ° I

1 С 1

I 1

Л1

1 I

I 1

333 о

I 3 1 а

1 1

Ь1

I 1 ! 1

I 3 I о с!

I С0 1

1 11

I I

1 1

I с!3 I

1 О о

I I ! I

1 1

I 1

I 1

1 I о

I С3 I

I Ca I

1 1

I l

1 ° I

1 1 о 3О1

1 СЗЪ t о

1 EО1

1 1

I I

1,1

Ю: 8 !

1 I

1 t

1 t о

1 3:33 1

1 E 1

l l

I 1

СЮЪ ! Ю

1 л4 1 ! 3

1 3

1 CC I

1 Ю 1 .

1 1

1 4 1 о

1 ° — 1

1 3Л I

1 1

I 1

1 1 о

333 1

1 3.Э 1

М о ф I»

r э о ы с >

X 3E о а у m

1

t

1

1

I

1

1

1

I

3 !

1

1

I

1

I

1

1

I

1

1

1

I

1

1

1

I

1

1

1

I

1

1

I

I

1

1

1

1

1

1

1

1

I

1

1

1 !

1

1

1

1

1

1 !

«120019

Таблица 2

Состав, Компоненты вяжущего

Предлагаемый

Известный

78

Зола-унос

Борогипс

20

Портландцемент

Двуводный гипс

Известь

Таблица 3

Показатель прочности

Состав вяжущего

Известный

Предлагаемый

Предел прочности в возрасте

28 сут, мПа

8,3

14,8

6,8 на сжатие

1,8

2,4

3,9 при изгибе цемент

Зола-унос формула изобретения

15-30

Остальное

Борогипс

Портланд2-5

ВНИИПИ Заказ 2259/21 Тираж 640 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Вяжущее, включающее золу-унос, гипсосодержащий компонент и активизатор твердения, о т л и ч а ю щ е е с я тем, что, с целью повышения прочнос" ти, оно содержит в качестве гипсосодержащего компонента борогипс и в качестве активизатора твердения портландцемент при следующем соотношении компонентов, мас.Ф:

Источники информации, принятые во внимание при экспертизе

1 ° Инструкция по применению грунтов,укрепленных вяжущими материалами для устройства оснований и покрытий автомобильных дорог и аэродромов СН 25-74. И., Строиздат, 1975, с.24-25.

2. Волженский А.В. и др. Бетоны и изделия из шлаковых и зольных материалов. И., 1969, с. 136-138.
