Масса для изготовления строительной керамики

Масса для изготовления строительной керамики

Иллюстрации

Показать все

Реферат



Союэ Советскни

Соцналнстнческнк

Республик

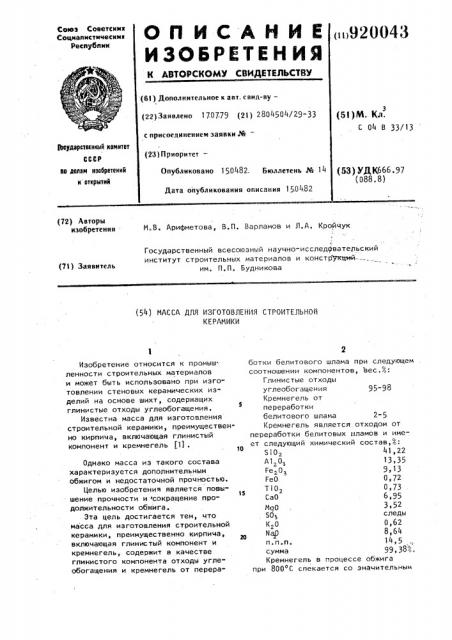

@ » A Н И Е < 920043

ИЗОБРЕТЕН ИЯ к лвтовскомю свидютильствю (61) Дополнительное к авт. свил-ay— (22) Заявлено 170779 (21) 2804504/29-33 (5!)М.. Кл.

С 04 В 33/13 с присоединением заявки М тЬвударствсинык комитет

СССР ио делам иэобретеиий и открытий (23) Приоритет—

Опубликовано 150482. Бюллетень № 14 (5З) ДК 66.97 (088.8) Дата опубликования описания 150482 (72) Авторы изобретения

М,В. Арифметова, B.Ï. Варламов и Л.А, Кройчук

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций-.. им. П.П. Будникова (71) Заявитель (54) MACCA ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНОЙ

КЕРАМИКИ

Изобретение относится к промыш. ленности строительных материалов и может быть использовано при изготовлении стеновых керамических изделий на основе шихт, содержащих глинистые отходы углеобогащения.

Известна масса для изготовления строительной керамики, преимущественно кирпича, включающая глинистый компонент и кремнегель (1) .

Однако масса из такого состава характеризуется дополнительным обжигом и недостаточной прочностью.

Целью изобретения является повы15 шение прочности и сокращение продолжительности обжига.

Эта цель достигается тем, что масса для изготовления строительной керамики, преимущественно кирпича, включающая глинистый компонент и кремнегель, содержит в качестве глинистого компонента отходы углеобогащения и кремнегель от переработки бепитового шлама при следующем соотношении компонентов, bee.4:

Глинистые отходы углеобогащения 95-98

Кремнегель от переработки белитового шлама 2-5

Кремнегель является отходом от переработки белитовых шламов и имеет следующий химический состав,Ф:

Si0 41,22

А1 0з 13,35

Fe 0> 9,13

Fe0 0i72

Т О, 0,73

СаО 6,95

Mq0 3 52 . S0, следы

К20 0,62

Иааф 8,64 п.п.п. 14,5 сумма 99,38 .

Кремнегель в процессе обжига при 800 С спекается со значительным и помещают в муфель, где нагревают со скоростью подъема температуры

200 град/ч до 1000 С. При 1000 С осуществляют изотермическую выдержку продолжительностью до 5 ч с ежечасным Отбором образцов-близнецов для микроскопического контроля полноты выгорания. Органического остатка.

Составы предложенной массы и !

О свойства образцов представлены соответственно в табл. 1 и 2.! а б л и ц а 1

Содержание компонен тов, мас.Ф угг!еотходы I Кр=м!-!егель ! ! От перера"- б-т Хрео- (! !.: -:-"-!

:) в: - !" н ы и (1<рем !егель

Глина

Лозовская

7орфобрикетная кро!!!ка

От Г1ереpc! бо 1 к!; ба-. литового !

1 л ам а (предла "аемый

Предлагаемый

4,0

2 0 г 0 )1звестный

2«,. 5

3)0

2,0

2«,5

2 л

) Таблица 2!

Объемная Прочность!

Водопогпо-- Морозостой-, l щечие, 3 каст ь, цик- х!ы

Петрографический контроль

B)PPfhR обжига

Состав, ма сса

Г СМ при сжа тии,кгс/см при мак симальной

Гем iEp2 туре

Предлагаемый

"-тcутствуют ча сицы с невыгоревffffh>h углеродом

1,g9 2 «

То же 3 9200«3 уменьшением объема, обеспечивая пористость черепку, что позволяет при 800-900 С полностью вь!жечь орга. ническую составляющую углеотходов.

Из Глинисть!х ОтходОв уГле06ОГаще

HfhH c крем!.!исто-опаловой !fop(1poH и с кремнегелем полусухим прессованием при давлении 400 кгс/см форму!вт образцы-брикеты (сырцы) с высотой и диаметром 25 мм. Образцы псдсу!!!ивают до остаточной влажности 3"«Ô

Продолжение табл. 2

3 7

4 1 б 1

1,60

197

Сохраняются частицы с невыгоревшим углеродом

1,53

Известный

24,1 15

22,4 15

23,6 20

21,3 21

0,92

0,87

0,93

0;97

Формула изобретения

Источники информации, 50 принятые во внимание при экспертизе

1» Авторское свидетельство СССР

И 4> 5928, кл. С 04 В 21/00, 1973.

ВНИИПИ Заказ 2260/22 Гираж 6ЧО Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная,4

Из табл. 2 видно, что замена кремнегеля предлагаемого на известный в отходы углеобогащения ведет к ухудшению свойств образцов т.е. снижению прочности, морозостойкости, неполному выгоранию органйки и удлинению. сроков обжига. Это обусловлено различием свойств кремнегелей, Предлагаемый кремнегель создает дополнительную пористость в связи с большой огневой усадкой и способствует выгоранию органики, а известный кремнегель — легкоплавкий и способствует раннему появлению стеклофазы,, уплотнению черепка и препятствует выгоранию органики из углеотходов.

Замена углеотходов на глину с торфобрикетной крошкой также приводит к значительному снижению свойств прочности и морозостойкости, повышению водопоглощения и сроков обжига. Это означает, что отходы углеобогащения по своим свойствам отличаются от смеси глины с торфобрикетной крошкой.

Предлагаемый состав шихты позво" ляет получить положительный эффект, заключающийся в увеличении прочности и сокращении сроков обжига с 5 ч

Масса для изготовления строительной керамики, преимущественно кирпича, включающая глинистый компонент и кремнегель, ". т л и ч а ю щ ая с я тем, что, с целью повышения прочности и сокращения продолжительности QGBV!rd а. =-; =одержит Б качестВс глинистого компонента отходы углеобогащения и кремнегель от переработки белитового шлама при следующем соотношении компонентов„ вес.ь:

Глинистые отходы углеобогащ ния 95-98

Кремнегель от переработки белитового шлама 2-5
