Фундамент зданий,сооружений,возводимых на неравномерно оседающем основании
Иллюстрации
Показать всеРеферат

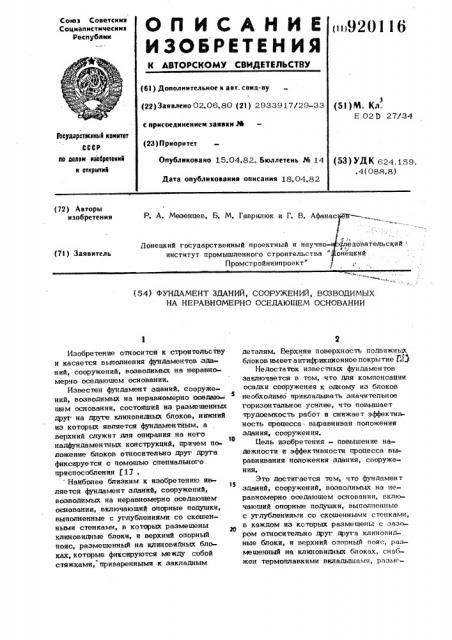

Союз Советсккн
Соцнапнстическкх
Респубпнк
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Опублнковаио 15.04,82. Бюллетень Рй 14
Дата опубликования описания 18.04.82 (5I)M. Кл.
Е 02 D 27/34 (Ьеуазрственьй кемнтет
СССР по делам яааеретеннй н атхрытнй (53) УДК 624.159..4(088.8) (72) Авторы изобретения
P. А. Мезенцев, Б. М. Гаврилюк и Г. В. Афанас и-Донецкий государственный проектный и научно- следовательский к;,: институт промышленного строительства " онецкий
Промстройниипроект™ у (71) Заявитель (54) ФУНДАМЕНТ ЗДАНИЙ, СООРУЖЕНИЙ, ВОЗВОДИМЫХ
HA НЕРАВНОМЕРНО ОСЕДАЮШЕМ ОСНОВАНИИ
Изобретение относится к строительству и касается выполнения фундаментов зданий, сооружений, возводимых на неравномерно оседающем основании.
Известен фундамент зданий, сооружений, возводимых на неравномерно оседаю- .
5 щем основании, состоящий иэ размещенных друг на друге клиновидных блоков, нижний из которых является фундаментным, а верхний служит для опирания на него
1О надфундаментных конструкций, причем положение блоков относительно друг другa фиксируется с помощью специального. приспособления $13 . Наиболее близким к изобретению яв15 ляется фундамент зданий, сооружений, возводимых на неравномерно оседающем основании, включающий опорные подушки, выполненные с углублениями со скошенными стенками, в которых размещены клиновидные блоки, и верхний опорный пояс, размещенный на клиновидных блоКах, которые фиксируются между собой стяжками, приваренными к закладным деталям. Верхняя поверхность подвижных блоков имеет антифрикционное покрытие ldll
Недостаток известных фундаментов заключается в том, что для компенсации осадки сооружения к одному из блоков необходимо прикладывать значительное горизонтальное усилие, что повышает трудоемкость работ и снижает эффективность процесса выравнивая положения здания, сооружен ия.
Цель изобретения - повышение надежности и эффективности процесса выравнивания положения здания, сооружения.
Это достигается тем, что фундамент зданий, сооружений, возводимых на неравномерно оседающем основании, включающий опорные подушки, выполненные с углублениями со скошенными стенками, в каждом из которых размещены с зазором относительно друг друга клиновидные блоки, и верхний опорный пояс, размешенный на клиновидных блоках, снабжен термоплавкими вкладышами, разме9201 щенными в зазоре один îтносительно другого между клиновидными блоками, причем кпиновидные блоки р мешены в углеблении с зазором относительно его дна, 5
При этом целесообразно начальную толщину термоплввкого вкладьпшв определять по формуле
6, h (.t z Я; где g — толщина термоплавкого вкладыша;;
- высота неравномерности оседания основания;
g jt — углы наклона противолежащих стенок углубления подушки к r о- И ризонтальной плоскости.
На фиг. 1 изображен предлагаемый фундамент до возникновения неравномерных перемещений основания, продольный разрез; на фиг, 2 — фундамент после выл- 26 рввнивания здания, продольный разрез, Фундамент включает в себя опорные подушки 1, клиновидные блоки 2 и 3; размещенные в углублениях 4 со скошенными стенками, выполненными в опорных 2$ по,пушках 1, верхний опорный пояс 5, термоплавкие вкладыши 6, расположенные в зазоре между клиновидными блоками
2 и 3, для уменьшения сил трения между верхним опорным поясом 5 и клинсь- 36 видными блоками 2 и 3 имеется антифрикционное покрытие. Толщина вкладышей определяется по формуле
33
3, 7i h (e t g Q " e t.g f5) где дт - толщина термоплавкого вкладыша;
4 - высота неравномерности ochдания основания; фЯ - углы наклона противолежащих 46 стенок углубления подушки к горизонтальной плоскости, Выравнивание здания осуществляется опусканием его неосевших частей. для этого под неосевшими частями здания производится выплавленне определенного объема материала термоплавкого вкладыша 6, я результате чего под воздействием веса неосевших частей здания происходит сближение и оседание подвижных кпиновидных блоков 2 и 3 на заданную величину.
Йля беспрепятственного перемещения подвижных блоков при выравнивании зда-, ния зазор между их основанием и дном углубления должен составлять
) П б
16 4 где Мт — выпли л нный обьем термоплавкого вкладьпиа; — плошадь днв углубления.
Углы наклона противоположных скошенных граней углубления N и „0 могут быть различными и изменяться в пределах °
О(,Ь (90
Применение предлагаемого изобретения позволяет создавать (олее экономичные .конструктивные решения зданий, соору-.
1 жений на территориях с неравномерными оседаниями земной поверхности (подрабатываемые территории, присадочные грунты за счет уменьшения усилий в фундаментах и над ундаментных конструкциях путем плавного выравнивания положения зданий, сооружений при неравномерных оседаниях основания.
Формула изобре тения
1. Фундамент зданий, сооружений, возводимых на неравномерно оседающем основании, включающий опорные подушки, выполненные с углублениями со скошениыми стенками, в каждом из которых размещены с зазором клиновидные блоки, и верхний опорный элемент, размещенный на кпиновидных блоках, о т л и ч а ю— шийся тем, что, с целью повышения надежности и эффективности процесса выравнивания положения здания, сооружения, фундамент снабжен термоплавкими вкладьппами, размешенными в зазоре один о носительно другого между клиновидными блоками, причем клиновидные блоки размещены в углублении с зазором относительно. его дна, 2. Фундамент по п.1, о т л и ч а юm и и с я тем, что начальная толщина термоплавких кладышей определяется по . от,> h(r.tgg ctgP) где (f> - толщина термоплавкого вкладыша;
1 — высота неравномерности оседания основания, д,Д - ут лы наклона противолежащих стенок углубления подушки к горизонтальной плоскости.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 359344, кл. E 02 д 27/34, 1970.
2. Авторское свидетельство СССР № 592930, кл. E 02ф 27/34, ) 976, 920116 о
;l ь о б
I ° g
Ь ь
4 о, 4 о °
% °
