Устройство для смазки вертикально расположенных опор, преимущественно в центробежных экстракторах

Устройство для смазки вертикально расположенных опор, преимущественно в центробежных экстракторах

Иллюстрации

Показать все

Реферат

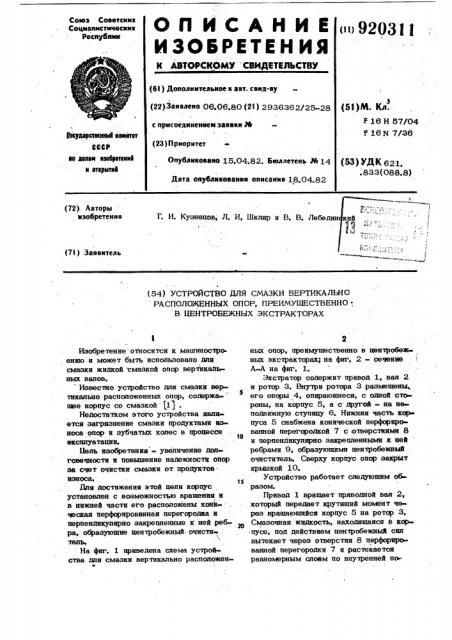

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советснмх

Соцмалмстмчесимх республик

t<>>92031) I (5l)NL. Кд. т 16 Н 57/04

Р 16 И 7/36 (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.80 (2l ) 2936З62/25-28 с присоединением заявки М (23)Приоритет

РВулврстюеых квинтет

CCCP ае делам изебрвтевх1 и еткрмтнй

Опубликовано 15.04.82, Бюллетень М 14 (53) УДК 621. .833(088.8) Дата опубликования описания 18.04.82 (72) Авторы изобретения

Г. И. Кузнецов, Л. И, Шкляр и В. В, Лебед (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ СМАЗКИ ВЕРТИКАЛЬНО

РАСПОЛОКЕННЫХ ОПОР, ПРЕИМУШЕСТВЕННО;

В БЕНТРОБЕЖНЫХ ЭКСТРАКТОРАХ

Изобретение относится к машиностроению и может быть использовано для смазки жидкой смазкой опор вертикальных валов, Известно устройство для смазки вертикально расположенных опор, содержа- щее корпус со смазкой $1) .

Недостатком этого устройства является загрязнение смазки продуктами износа опор и зубчатых колес в процессе эксплуатации.

Цель изобретения - увеличение долговечности и повышение надежности опор за счет очистки смазки от продуктов износа.

Для достижения этой цели корпус установлен с возможностью вращения и в нижней части его расположены кони.ческая перфорированная перегородка и перпендикулярно закрепленные к ней ребра, образующие центробежный очисти тель.

На фиг. 1 приведена схема устройства для смазки вертикально расположене

2 ных опор, преимущественно в ценчробеж ных экстракторах; на фиг. 2 - сечение

А-А на фиг. 1.

Зксчратор содержит привод 1, вал 2 и ротор 3. Внутри ротора 3 размещены

S его опоры 4, опирающиеся, с одной стороны, на корпус 5, а с другой - на неподвижную ступицу 6. Нижняя часть кор пуса 5 снабжена конической перфорироio ванной перегородкой 7 с отверстиями 8 и перпендикулярно закрепленными к ней ребрами 9, образующими центробежный очиститель. Сверху корпус опор закрыт крышкой 10.

Устройство работает следующим образом.

Привод 1 вращает приводной вал 2, который передает крутящий момент через вращающийся корпус 5 на ротор 3.

Смазочная жидкость, находящаяся в корпусе, под действием центробежнык сил вытекает через отверстия 8 перфорированной перегородки 7 и растекается равномерным слоем по внутренней пв3 920З 11 ф верхности корпуса 5, смазывая опоры центробежных экстракторах, содержа

4 в виде поавипников. Вытеканию смаз- щее корпус со смазкой, о т л и ч а ю— ки через верх Репяствует крышка 10. щ е е с я тем, что, с целию увеличения

Твердив частицы и капли водной фазы, долговечности и повышения надежности осевшие при остановке аппарата, в ниж- 1 опор за счет очистки смазки от продукней части корпуса .5 будут задерживать- тов износа, корпус установлен с возможся перфорированной перегородкой 7 и не постыл вращения и в нижней части его смогут попасть в зону опор 4. расположены коническая перфорированная

Предлагаемое устройство для смазки aepetородка и перпендикулярно закрэпобеспечивает надежную смазку подшип- iO ленные к ней ребра, образующие ценниковых опор, что позволяет увеличить тробежный очиститель.

Ресурс работы поапипникового узла в Источники информации, межремонтный сРок Работы экстРактоРа. принятые во внимание при экспертнэе Ф о р м у л à и з о б р е т е н и я 1. Авторское свидетельство СССР

Устройство дпя смазки вертикально 1> Ж 314955, кл. F 16 Н 57/04, 1969 расположенных опор, преимущественно в (прототип).

491. f

ВНИИПИ Заказ 2302/35

Тираж 981 Подписное

Филиал ППП "Патент г. Ужгород,уп. Проектная,4
