Система удаления воздуха из труб поверхностей нагрева
Иллюстрации
Реферат

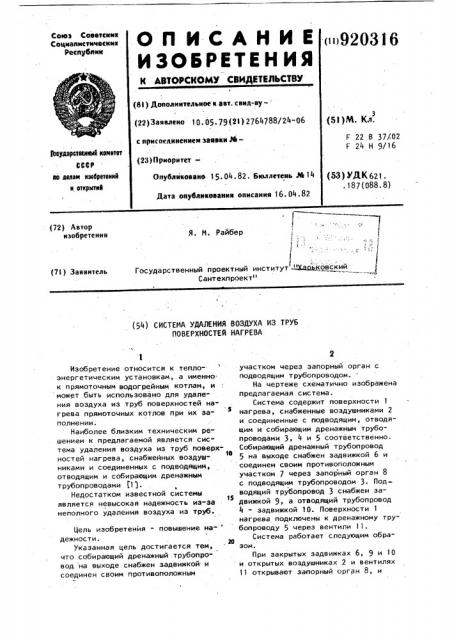

О П И С А Н И Е 92()816
ИЗОВРЕТЕН ИЯ
К АВТОет СКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсник
Социапистичесние
Респубпин (61) Дополнительное к авт. санд-ву(22) Заявлено 10. 05. 29(21) 2764788/24-06 (51)М. Кл, F 22 В 37/02
F 24 H 9/16 с присоединением заявки М3деударетеепей квинтет
CCCP вю делам «зебретений и еткрытк11 (23)ПриоритетОпубликовано 1 5, 04 . 82 . Бюллетень Рй 14 (53) УДК 621. .187(088.8) Дата опубликования описания 16. 04 . 82
1
Я. М. Райбер 1
Государственный проектный институт - Марщовский
Сантехпроект" (72) Автор изобретения (7l ) Заявитель (54) СИСТЕМА УДАЛЕНИЯ ВОЗДУХА ИЗ ТРУБ
ПОВЕРХНОСТЕЙ НАГРЕВА
Изобретение относится к теплоэнергетическим установкам, а именно. к прямоточным водогрейным котлам, .и может быть использовано для удаления воздуха из труб поверхностей нагрева прямоточных котлов при их заполнении.
Наиболее близким техническим решением к предлагаемой является система удаления воздуха иэ труб поверх" ностей нагрева, снабженных воздуш" никами и соединенных с подводящим, отводящим и собирающим дренажным трубопроводами (1 1.
Недостатком известной системы является невысокая надежность из-за
t5 неполного удаления воздуха из труб.
Цель изобретения - повышение на" дежности.
Указанная цель достигается тем, что собирающий дренажный .трубопро" вод на выходе снабжен задвижкой и соединен своим противоположным участком через запорный орган с подводящим трубопроводом.
На чертеже схематично изображена предлагаемая система.
Система содержит поверхности 1 нагрева, снабженные воздушниками 2 и соединенные с подводящим, отводящим и собирающим дренажным трубопроводами 3, 4 и 5 соответственно.
Собирающий дренажный трубопровод
5 на выходе снабжен задвижкой 6 и соединен своим противоположным участком 7 через эапорный орган 8 с подводящим трубопроводом 3. Подводящий трубопровод 3 снабжен задвижкой 9, а отводящий трубопровод
4 - задвижкой 10. Поверхности 1 нагрева подключены к дренажному трубопроводу 5 через вентили 11.
Система работает следующим образом.
При закрытых задвижках 6, 9 и 10 и открытых воздушниках 2 и вентилях
11 открывают эапорный орган 8, и
3 92031 сетевая вода поступает через вентили 11 параллельно во все участки труб поверхностей 1 нагрева с восходящим током воды (снизу вверх) . После появления воды из воздушников 2 последовательно закрывают воздушники 2, вентили 11 и запорный орган
8 на участке 7.
Такре выполнение системы удаления воздуха из труб поверхностей нагре- 1р ва обеспечивает создание параллельных восходящих токов воды во всех трубах с полным равномерным.удалением воздуха через воздушники.
Формула изобретения . IS
Система удаления воздуха из труб поверхностей нагрева, снабженных воз6 4 душниками и соединенных с подводящим, отводящим и собирающим дренажным трубопроводами, о т л и ч аю щ. а я с я тем, что, с целью повышения надежности, собирающий дренажный трубопровод на выходе снабжен задвижкой и соединен своим противоположным участком через запорный орган с подводящим трубопроводом.
Источники информации, принятые во внимание при экспертизе
1. Бузников Е.Ф. и др. Водогрейные котлы и их применение на электростанциях. и в котельных. М.-Л., "Энергия", 1965, с. 43, рис. 3-25.
