Устройство для испытания материалов поршневой пары на износ

Устройство для испытания материалов поршневой пары на износ

Иллюстрации

Показать все

Реферат

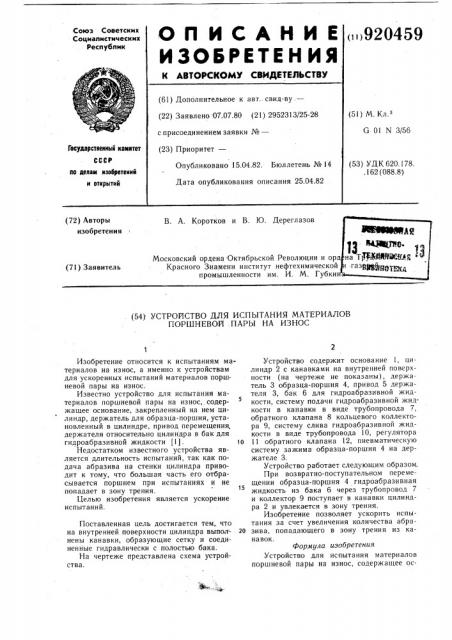

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт., свид-ву— (22) Заявлено 07.07.80 (21) 2952313/25-28 (51) М.К .

G 01 N 3/56 с присоединением заявки №вЂ”

Гасударственный комитет (23) Приоритет—

СССР

Опубликовано 15.04.82. Бюллетень №14

Дата опубликования описания 25.04.82 (53) УДК 620.178..162 (088.8 ) по делам изобретений. и открытий

В. А. Коротков и В. Ю. Дереглазов (72) Авторы изобретения

Московский ордена Октябрьской Революции и ор

Красного Знамени институт нефтехимической промышленности им. И. М. Губки (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

ПОРШНЕВОЙ . ПАРЫ НА ИЗНОС

Изобретение относится к испытаниям материалов на износ, а именно к устройствам для ускоренных испытаний материалов поршневой пары на износ.

Известно устройство для испытания материалов поршневой пары на износ, содержащее основание, закрепленный на нем цилиндр, держатель для образца-поршня, установленный в цилиндре, привод перемещения, держателя относительно цилиндра в бак для гидроабразивной жидкости (1). 1О

Недостатком известного устройства является длительность испытаний, так как подача абразива на стенки цилиндра приводит к тому, что большая часть его отбрасывается поршнем при испытаниях и не попадает в зону трения.

Целью изобретения является ускорение испытаний.

Поставленная цель достигается тем, что на внутренней поверхности цилиндра выпол- 20 иены канавки, образующие сетку и соединенные гидравлически с полостью бака.

На чертеже представлена схема устройства.

Устройство содержит основание 1, цилиндр 2 с канавками на внутренней поверхности (на чертеже не показаны), держатель 3 образца-поршня 4, привод 5 держателя 3, бак 6 для гидроабразивной жидкости, систему подачи гидроабразивной жидкости в канавки в виде трубопровода 7, обратного клапана 8 кольцевого коллектора 9, систему слива гидроабразивной жидкости в виде трубопровода 10, регулятора

11 обратного клапана 12, пневматическую систему зажима образца-поршня 4 на держателе 3.

Устройство работает следующим образом.

При возвратно-поступательном перемещении образца-поршня 4 гидроабразивная жидкость из бака 6 через трубопровод 7 и коллектор 9 поступает в канавки цилиндра 2 и увлекается в зону трения.

Изобретение позволяет ускорить испытания за счет увеличения количества абразива, попадающего в зону трения из канавок. формула изобретения

Устройство для испытания материалов поршневой пары на износ, содержащее ос920459

СосТавитель В. Шпицев

Редактор Н. Горват Техред А. Бойкас Корректор А. Ференц

Заказ 2322/43 Тираж 883 Поднисное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 нование, закрепленный на нем цилиндр, держатель для образца-поршня, установленный в цилиндре, привод перемещения держателя относительно цилиндра и бак для гидроабразивной жидкости, отличающееся тем, что, с целью ускорения испытаний, на внутренней поверхности цилиндра выполнены канавки, образующие сетку и соединенные гидравлически с полостью бака.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 223427, кл. G Oi N 3/56, 1968 (прототип).
