Реферат

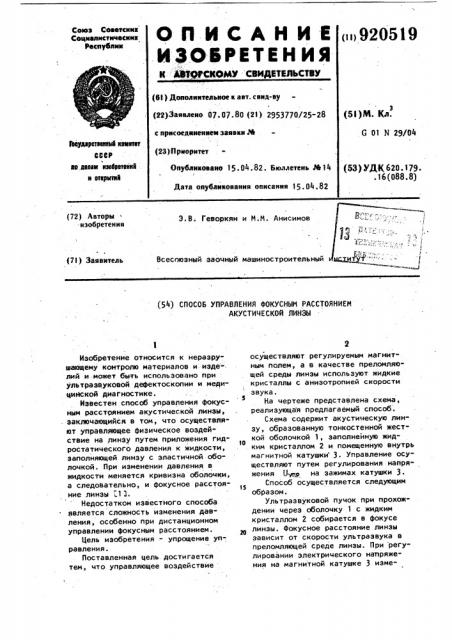

Союз Сов етсиик

Соцнаяистичесиик

Республик

OflMCAHMK

ИЗОВРЕТЕ Н ИЯ

МФ СКОМУ СВИДЕТЕЛЬСТВУ

< >920519 (51)М. Кл. (6t ) Дооолнительное к авт. свнд-ву (22)Заявлено 07.07.80 (21) 2953770/25-28 с присоединением заявки М

G 01 N 29/04

Ивударатевнныб квартет

СССР ав,двааи изебретенмк и ртсрытвв (23) Приоритет (53) УДК 620.179. .16 (088. 8) Опубликовано 15.04.82. Бюллетень Рв14

Дата опубликования описания 15.04.82 (72) Авторы изобретения

Э.В. Геворкян и И;И. Анисимов (71) Заявитель

Всесоюзный. заочный машиностроительный (54) СПОСОБ УПРАВЛЕНИЯ ФОКУСНЫИ РАССТОЯНИЕМ

АКУСтИЧЕСКай ЛИНЗЫ1

Изобретение относится к неразрушающему контролю материалов и изде -. лий и может быть использовано при ультразвуковой дефектоскопии и медицинской диагностике.

Известен способ управления фокусным расстоянием акустической линзы, . заключающийся в том, что осуществляют управляющее физическое воздействие на линзу путем приложения гидростатического давления к жидкости, заполняющей линзу с эластичной оболочкой. При изменении давления в жидкости меняется кривизна оболочки, а следовательно., и фокусное расстояние линзы 11.

Недостатком известного способа является сложность изменения давления, особенно при дистанционном управлении фокусным расстоянием.

Цель изобретения .- упрощение управления.

Поставленная цель достигается тем, что управляющее воздействие осуществляют регулируемым магнитным полем, а в качестве преломляющей среды линзы используют жидкие кристаллы с анизотропией скорости звука.

На чертеже представлена схема, реализующая предлагаемый способ.

Схема содержит акустическую линзу, образованную тонкостенной жесткой оболочкой 1, заполненную жидio ким кристаллом 2 и помещенную внутрь магнитной катушки 3. Управление осуществляют путем регулирования напряжения Ьщр на зажимах катушки 3.

Способ осуществляется следующим образом.

Ультразвуковой пучок при прохождении через оболочку 1 с жидким кристаллом 2 собирается в фокусе линзы. Фокусное расстояние линзы зависит от скорости ультразвука в преломляющей среде линзы. При регу" лировании электрического напряжения на магнитной катушке 3 измеФормула изобретения

Составитель В. Черник

Редактор Н. Ронжа Техред М. Рейвес Корректор ",Стец

Заказ .2327/46 Тираж 883 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

3 92 няется напряженность магнитного поля в жидком кристалле 2, что изменяет ориентацию его молекул и скорость ультразвука в нем. В результате изменяется и фокусное расстояние линзы, Й,р и м е р. Акустическая линза с оболочкой l, выполненной из не, магнитяй нержавеющей стали марки

Х17Й13И2Т диаметром 10 см, заполняется жиДким кристаллом МББР 2 типа, обладающим анизотропией скорости О,Щ, коаксиально помещается в поле катуеки 3 диаметром 15 см, позволяющей получать магнитное поле индукцией 1 кГс и погружается в иммерсионную жидкость, в качестве которой выбрана вода. При изменении поля от нуля до 1 кГс фокус линзы смещается на 3 см, т.е. уп051/ 4 равление фокусным расстоянием упро-, щается.

Способ управления фокусным расстоянием акустической линзы,заключающийся в том, что осуществляют управляющее физическое воздействие на линзу,.отличающийся тем, t0 что, с целью упрощения управления, воздействие осуществляют регулируемым магнитным полем, а в качестве преломляющей среды линзы используют жидкие кристаллы с анизотропией скорости звука.

Источники информации, принятые во внимание при экспертизе I. Каневский И.Н. Фокусирование звуковых и ультразвуковых волн. M., е. "Наука", 1Я77, с. 265 (прототип).
