Опорное устройство вертикального парогенератора
Иллюстрации
Реферат

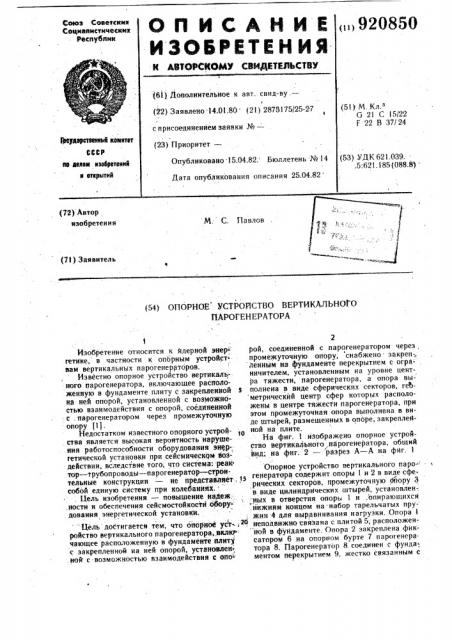

ОПИСАНИЕ
Chas Сюветскин
Сеттиаттиетичеаииж
Республик (ti>920850 (61) Дополнительное к аат. саид-ву.— с (22) Заявлено 14.01.80 (21) 2875175/25-27 (5!) /,! 1 л з
6 21 С 15/22
F 22 В 37/24 с присоединением заявки № — (23) Приоритет
Опубликовано 15.04.82. Бюллетень № 14 (53) УДК 621.039. .5:621.185 (088.8) ве Аенем нзебретеннй н етерытий
Дата опубликования описания 25.04.82 (72) Автор изобретения
М. С. Павлов (7! ) Заявитель ««
".«» (54) ОПОРНОЕ УСТРОЛСТВО ВЕРТИКАЛЪНОГО
ПАРОГЕНЕРАТОРА! 2
Изобретение относится к !тдерной энер" рой, соединенной с парогенератором через гетике, в частности к опорным устройст промежуточную опору, снабжено закреп-, вам вертикальных парогенераторов. ленным на фундаменте перекрытием с ограИэвестно опорное устройство вертикаль;- ничителем, установленным на уровне центного парогенератора, включающее pacrroA0- ра тяжести, парогенератора, а опора выженную в фундаменте плиту с закрепленвой S полнена в виде сферических секторов, геЬна ней опорой, установленной с возможно- метрический центр сфер которых располостью взаимодействия с опорой, соединенной жены в центре тяжести парогенератора, при с . парогенератором через промежуточную этом промежуточная опора выполнена в виопору 11). де штырей, размещенных в опоре, эакреплейНедостатком известного опорного устрой- ной на плите. ства является высокая вероятность наруще- На фиг. .изображено опорное устройния работоспособности оборудования знер- ство вертикального парогенератора, общий гетической установки при сейсмнческс!м sos- вид; на фнг. 2 — разрез А — А на фиг. 1 действии, вследствие того, что система: реак. .тор- †трубопроводы †парогенератор †стротельные конструкции — не представляет,, с о ов п омеж точи ю б6о генератора содержит. опоры и в виде сфе. собой единую систему при колебаниях. н .. рических секторов, промежуточную "ору в виде цилнндрйческих штырей, установлен-. ,ности и обеспечения сейсмостойкости оборуных в отверстия опоры .нижним концом на набор тарельчатых прудования энергетической установки.
"Цель достигается тем, что опорное уст i I неподвижно связана с плитой 5, расположенройство вертикального парогенератора, вклкт" ной в фундаменте. Опора 2 закреплена фикчающее расположенную в фундаменте плиту сатором 6 на опорном бурте 7 парогенерас закрепленной на ней опорой, установлен тора 8. Парогенератор 8 соединен с фунда .ной с возможностью взаимодействия с опо ментом нерекрытнем 9, жестко связанным с
920850 ограничителем 10, установленным на уровне центра тяжести парогенератора.
Ограничитель 10 выполнен кольцевым или в виде отдельных секторов, равномерно распределенных по окружности.
Радиальный зазор 11 между упорным буртом 12 и ограничителем 10 незначителен и выбирается из условия увеличения радиальных размеров парогенератора при его тепловом расширении. Осевой зазор 13 выбирается из аналогичного условия, а также с учетом обеспечения возможности колебаний упорного бурта 12.
Опорное устройство вертикального парогенератора работает следующим образом.
При термическом удлинении трубопроводов 14, соединяюших парогенератор с ядерным реактором, парогенератор отклоняется на некоторый угол от вертикальной оси. При этом опора 2 скользит по торцам промежуточной опоры 3, покрытых радиационностойкой твердой смазкой. Так как геометрический центр сферических опор 1 и 2 находится в центре тяжести парогенератора, то при отклонении парогенератора от вертикальной оси центр тяжести парогенератора остается неподвижным. Силы инерции, появляющиеся при сейсмическом воздействии, вызывают колебания упорного бурта 12 относительно неподвижного центра тяжести паро- генератора, которые через ограничитель 10 передаются на перекрытие 9 энергетической установки.
Опорное устройство вертикального парогенератора обеспечивает надежную работу
4 энергетической установки в сейсмических районах.
Использование в опорном устройстве промежуточной опоры в виде штырей, покрытых твердой радиационностойкой смазкой, приводит к повышению надежности опорного устройства и снижению трудоемкости изготовления. !
О
Формула изобретения
Опорное устройство вертикального парогенератора, включающее расположенную в фундаменте плиту с закрепленной на ней
1s опорой, установленной с возможностью взаимодействия с опорой, соединенной с парогенератором через промежуточную опору, отличающееся тем, что, с целью повышения надежности и обеспечения сейсмостойкости, устройство снабжено закрепленным на фундаменте перекрытием с ограничителем, установленным на уровне центра тяжести парогенератора, а опоры выполнены в виде сферических секторов, геометрический центр сфер которых расположен в центре тяжести
25 парогенератора, при этом промежуточная опора выполнена в виде штырей, размещенных в опоре, закрепленной на плите.
Источники информации, принятые во внимание при экспертизе
1. Заявка ФРГ № 2327759, кл. G 21 С 13/04, 1975.
920850
А-А
