Реферат

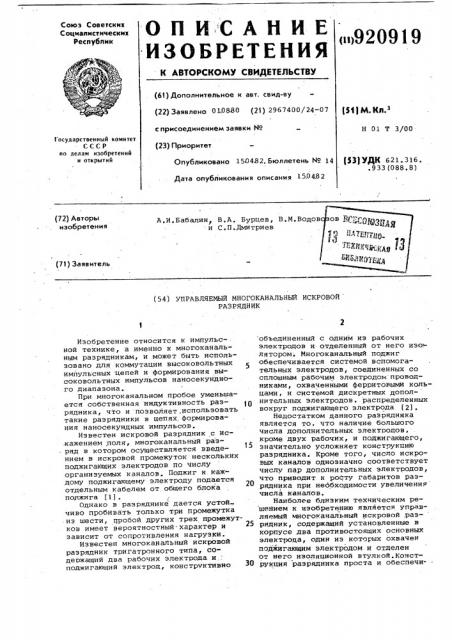

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>920919

// т (61) Дополнительное к авт. свид-ву (22) Заявлено 010880 (21) 2967400/24-07 (51) М. Кл.з с присоединением заявки ¹

H 01 T 3/00

Государственный комитет

СССР оо делам изобретений и открытий (23) Приоритет (53) УДК 621. 316.

° 933 (088.8) Опубликовано 150482, Бюллетень № 14

Дата опубликования описания 150482 (72) Авторы изобретения

А.И.Бабалин В.A. Бурцев, В.М.Водов и С.П.Дмитриев (71) Заявитель (54) УПРАВЛЯЕМЫЙ МНОГОКАНАЛЬНЫЙ ИСКРОВОЙ

РАЗРЯДНИК

Изобретение относится к импульс-. ной технике, а именно к многоканальным разрядникам, и может быть использовано для коммутации высоковольтных импульсных цепей и формирования высоковольтных импульсов наносекундного диапазона.

При многоканальном пробое уменьшается собственная индуктивность разрядника, что и позволяет, использовать такие разрядники в цепях, формирования наносекундных импульсов.

Известен искровой разрядник с искажением поля, многоканальный раз- ряд в котором осуществляется введением в искровой промежуток нескольких поджигающих электродов по числу организуемых каналов. Поджиг к каждому поджигающему электроду подается отдельным кабелем от общего блока поджига (1). (Однако в разряднике дается устой чиво пробивать только три промежутка из шести, пробой других трех промежутков имеет вероятностный. характер и зависит от сопротивления нагрузки.

Известен многокаиальный искровой разрядник тригатронного типа, содержащий два рабочих электрода и поджигающий электрод, конструктивно объединенный с одним из рабочих электродов и отделенный от него изо лятором. МногоканальнЫй поджиг обеспечивается системой вспомогательных электродов, соединенных со сплошным рабочим электродом проводниками, охваченными ферритовыми кольцами, и системой дискретных допол- нительных электродов. распределенных вокруг поджигающего электрода (2).

Недостатком данного разрядника является то, что наличие большого числа дополнительных электродов. кроме двух рабочих, и поджигающего, значительно усложняет конструкцию разрядника. Кроме того, число искровых каналов однозначно соответствует числу пар дополнительных электродов, что приводит к росту габаритов разрядника при неббходимости увеличения числа каналов.

Наиболее близким техническим решением к изобретению является управляемый многоканальный искровой раз- рядник, содержащий установленные в корпусе два противостоящих основных электрода, один из которых охвачен поджигающим электродом.и отделен от него изоляционной втулкой. Конструкция разрядника проста и обеспечи920919 4 вает развитие многоканального разрядника (31 °

Однако разрядник характеризуется недостаточно высокой надежностью образования многих каналов.

Цель изобретения ; повышение надежности многоканального срабатывания.

Указанная цель достигается тем, что в известном управляемом многоканальном искровом разряднике, содержащем установленйые в корпусе два противостоящих основных электрода, один из которых охвачен поджигающим электродом и отделен от него изоляционной втулкой, корпус выполнен составным в виде прилегающих друг к другу внешней токопроводящей трубки и внутренней изоляционной трубки, внутренняя поверхность которой прилегает к боковым поверхностям поджигающего и второго основного электродов, причем торцевая поверхность поджигающего электрода выполнена с острой кромкой, прилагающей к изоляционной трубке корпуса, указанная изоляционная втулка выполнена выступающей в зоэор между основными электродами по отношению к рабочим торцам примыкающих к ней основного и поджигающего электродов, а токопроводящая трубка корпуса подключена к одному из основных электродов.

На чертеже показан предлагаемый управляемый. многоканальный искровой разрядник, резрез.

Разрядник содержит корпус, состоящий из внешней токопроводящей трубки 1 и внутренней изоляционной трубки 2. Внутри корпуса размещены основные электроды 3 и 4 и поджигающий электрод 5, отделенный от основного электрода 4 изоляционной втулкой 6. Токопроводящая трубка 1 корпуса электрически соединена c основным электродом 4. Боковые поверхности основного электрода 3 и поджигающего электрода 5 вплотную прилегают к внутренней поверхностИ изоляционной трубки 2. Торцевая поверхность поджигающего электрода 5 выполнена с острой кромкой,.обращенной к изоляционной трубке 2 корпуса.

Изоляционная втулка 6 выступает в зазор между основными электродами

3 и 4 над торцевыми поверхностями основного электрода 4 и поджигающего электрода 5. Все укаэанные элементы разрядника выполнены цилиндрическими °

Разрядник работает следующим образом.

В статическом режиме К основным электродам разрядника,,3 и 4.прикладывается постоянное напряжение. Для включения разрядника .на поджигающий электрод 5 по системе азимутально распределенных кабелей подается импульс напряжения противоположной полярности по отношению к зарядному напряжению между основными электродами 3 и 4. Благодаря выполнению поджигающего электрода 5 с острой кромкой, обращенной к изоляционной трубке 2 корпуса, и заглублению

l основного электрода 4 и поджигающего электрода 5 относительно торцовой поверхности изоляционной втулки 6

10 вначале по поверхности изоляционной трубки 2 корпуса между поджигающим электродом 5 и противостоящим основным электродом 3 развивается многоканальный скользящий разряд. Этот

15 инициирующий разряд затем приводит к пробою между основными электродами

Зи4.

При расстоянии между основными электродами 50 мм, диаметре поджигаю20 щего и противостоящего основного электродов 53 мм, атмосферном давлении заполняющего разрядник воздуха, рабочем напряжении разрядника

35 кВ и амплитуде поджигающеГо им25 пульса 40 кВ с длительностью фронта

3 нс в разряднике наблюдается образование около 100 разрядных каналов.

Формула изобретения

Управляемый многоканальный искро1 вой разрядник, содержащий установленные в корпусе два противостоящих основных электрода, один из которых охвачен поджигающим электродом и отделеи от него изоляционной втул35 кой, отличающийся тем, что, с целью повышения надежности многоканального срабатывания, корпус выполнен составным в виде прилегающих друг другу внешней токопроводя40 щей трубки и внутренней изоляционной трубки, внутренняя поверхность которой прилегает к боковым поверхностям поджигающего и второго основного электродов, причем торцовая поверх45 ность поджигающего электрода выполнена с острой кромкой, прилегающей к изоляционной трубке корпуса, указанная изоляционная втулка выполнена выступающей в зазор между .основ0 ными электродами по отношению к рабочим торцам примыканицих к ней основного и поджигающего электродов, а токопроводящая трубка корпуса подключена к одному из основных электродов.

55 Источники информации, принятые во внимание при экспертизе

1. Р;М.Barnes et aI. The;

paraIIeI operation of Iow . inductance high current spark даря without

60 transicut time isoIation, I. " i.

Instr., v. 44, Р 8, 1967, рр.593.605.

2. Авторское свидетельство СССР

9 547882, кл. 3 Н 01 Т 5/00,1975.

3. Авторское свидетельство СССР

65 9 464934,. кл.3 Н 01 T 9/00, 1973.
