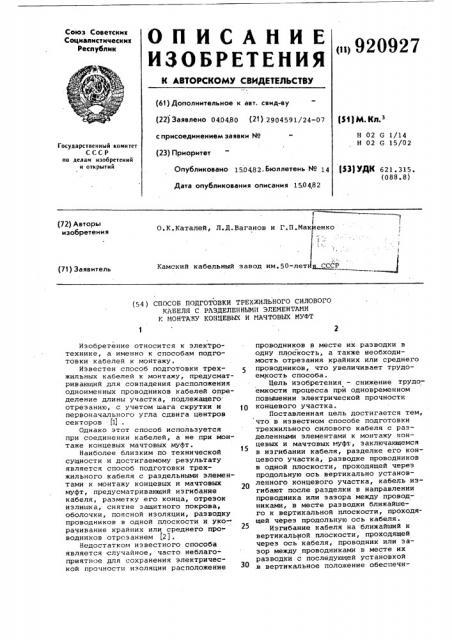

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

ru>920927 (61) Дополнительное к авт. свид-ву (22) Заявлено 040480 (21) 2904591/24-07 с присоединением заявки ¹ (23) Приоритет

Опубликовано 1504,82. Бюллетень № 14

Дата опубликования описания 150482

Р М К з

Н 02 G 1/14

Н 02 G 15/02

Государственный комитет

СССР по делам изобретений и открытий (%3)УДК 621.315. (088.8) 1 (О.К.Каталей, Л.Д.Ваганов и Г.П.Макйенко (72) Авторы изобретения

Камский кабельный завод им.50-лет1д„СССР (71) Заявитель (54 ) СПОСОБ ПОДГОТОВКИ ТРЕХЖИЛЬНОГО СИЛОВОГО

КАБЕЛЯ С РАЗДЕЛЕННЫМИ ЭЛЕМЕНТАМИ

К МОНТАЖУ КОНЦЕВЬК И МАЧТОВЫХ МУФТ

Изобретение относится к электротехнике, а именно к способам подготовки кабелей к монтажу.

Известен способ подготовки трехжильных кабелей к монтажу, предусматривающий для совпадения расположения одноименных проводников кабелей определение длины участка, подлежащего. отрезанию, с учетом шага скрутки и первоначального угла сдвига центров секторов (11

Однако этот способ используется при соединении кабелей, а не при монтаже концевых мачтовых муфт.

Наиболее близким по технической сущности и достигаемому результату является способ подготовки трехжильного кабеля с раздельными элементами к монтажу концевых и мачтовых муфт, предусматривающий изгибание кабеля, разметку его конца, отрезок излишка, снятие защитного покрова, оболочки, поясной изоляции, разводку проводников в одной плоскости и уко рачивание крайних или среднего про» водников отрезанием (2).

Недостатком известного способа является -случайное, часто неблагоприятное для сохранения электрической прочности изоляции расположение проводников в месте их разводки в одну плоскость, а также необходимость отрезания крайних или среднего проводников, что увеличивает трудоемкость способа.

Цель изобретения — снижение трудоемкости процесса прй одновременном повышении электрической прочности концевого участка.

Поставленная цель достигается тем, что в известном способе подготовки трехжильного силового кабеля с разделенными элементами к монтажу концевых и мачтовых муфт, заключающемся в изгибании кабеля, разделке его концевого участка, разводке проводников в одной плоскости, проходящей через продольную ось вертикально установленного концевого участка, кабель изгибают после разделки в направлении проводника или зазора между проводниками, в месте разводки ближайшего к вертикальной плоскости, проходящей через продольную ось кабеля.

Изгибание кабеля на ближайший к вертикальной плоскости, проходящей через ось кабеля, проводник или зазор между проводниками в месте их разводки с последующей установкой в вертикальное положение обеспечи920927 вает благоприятное расположение проводников для последующей разводки их в одной плоскости,что уменьшает деформацию изоляций, и одновременно позволяет получить удлиненные крайние или средние проводники. Для 5 получения удлиненных крайних проводников конец кабеля изгибают на проводник в месте их разводки. При этом данный проводник, занимающий среднее положение после разводки их в одну !О плоскость, изгибается по большему радиусу и утягивается под оболочку кабеля, а два других выходят из-под оболочки. Для получения удлиненного среднего проводника конец кабеля из- !5 гибают на зазор между двумя провод" никами в месте их разводки. При этом данный проводник, занимающий среднее положение после разводки их в одну плоскость, изгибается по меньшему радиусу и .выходит иэ-под оболочки, а два других утягиваются под оболочку кабеля.

На фиг. 1 показан кабель перед изгибанием, общий виду на фиг. 2 сечение A-A на фиг. 1, кабель в месте разводки) на фиг.3 — конец кабеля после изгибания, общий вид;на фиг.

4 — вид Б на фиг. 3, при изгибании конца кабеля на проводник ; на фиг.

5 - то же, при изгибании конца кабеля на зазор между проводниками; на фиг. 6 — схема расположения одного проводника в прямом кабеле; на фиг.

7 - то же, в изогнутом кабеле.

Способ подготовки трехжильного кабеля к монтажу концевых и мачтовых муфт заключается в следующем.

Размечают лежащий в,горизонтальном положении конец кабеля для предстоящей разделки, отрезают излишек, 40 снимают защитный покров 1, герметизирующую оболочку 2, поясную изоляцию 3, а затем осуществляют изгибание концевого участка кабеля.Относительное удлинение любого волокна 45 при изгибе определяется уравнением где Е- относительное удлинение:, 9 — расстояние волокна от нейтрального слоя, мм, 9 — радиус кривизны нейтрального слоя, мм.

Посколько положение нейтрали проводника относительно нейтрали кабеля на длине половины шага скрутки меняется от 0 до d/4 и до О, то при изгибе удлинение проводника составляет

50% от величины, определяемой по 60 формуле для случая расположения проводника параллельно нейтральному слою кабеля на расстоянии 4/4 от последнего. При изгибании. кабеля, например в направлений проводника

4 (фиг.2), относительное удлинение последнего Д

Ч

Eg = p где d — диаметр кабеля по скрутке, мм.

Абсолюное удлинение проводника

Q(- у!! ( где а — абсолютное удлинение проводника, мм;

h — шаг скрутки проводников в кабель, мм.

Абсолютное укорочение двух других проводников такое же. Поскольку концы проводников не скреплены жестко между собой и оболочкой, то при изгибании кабеля они свободно перемещаются относительно оболочки и друг друга. Величина этого перемещения определяется величиной деформации по приведенным формулам. Суммарное смещение конца одного проводника относительно двух других равно а = 2 а = 2 -h !

2 нли где а — суммарное смещение конца одного проводника относительно двух других мм

Например, для кабеля ААШВ (ож)

3х120-6ГОСТ 18409-73, имеющего шаг скрутки 2200 мм, диаметр по скрутке

33,6 мм при изгибании на угол 90 радиусом p .= 30 d на проводник 4 или зазор 5 между ними, относительное перемещение проводников равно

\ а = — - -у- 2200 = 9 2 ым

d в 5%Г

Эксперимент полностью подтверждает расчет. В случае одинакового расположения двух проводников относительно вертикальной плоскости в качестве ближайшего может быть принят любой, так как в этом случае угол поворота кабеля в вертикальное положение одинаков в обоих случаях, во всех же остальных — необходимо изгибать на ближайший проводник. Это уменьшает угол поворота и, соответственно, величину деформации кабеля в целом.

После изгибании конца кабеля его повораяивают в вертикальное положение, при этоМ проводники в месте их раз-водки оказываются расположенными один в середине и два по краям. 3атем производят разводку проводников в одной плоскости, проходящей через продольную ось вертикально установленного концевого участка, при этом разводят только два крайних проводника, имеющих одинаковую длину. Эти

920927 проводники благодаря определенному изгибанию и повороту оказываются ориентированными относительно места присоединения так,что разводка их осуществляется с минимальной деформацией изоляции, так как плоскость, проходящая через центры двух крайних проводников, совпадает с плоскостью, в которой производится их разводка. При случайном расположении проводников в месте разводки о (в случае разделки по известному способу) данные плоскости не совпадают и при концевой разделке кабеля крайние проводники необходимо дополнительно изогнуть в месте выхода иэ-под оболочки для расположения их в плоскости разводки.

Осуществление способа подготовки кабеля к монтажу в соответствии с предлагаемым изобретением позволяет уменьшить деформацию изоляции проводников при разводке, что приводит к повышению электрической прочности кабельной разделки и, как следствие, увеличению срока ее службы.

Формула изобретения

Способ подготовки трехжильного силового кабеля с разделенными змементами к монтажу концевых и мачттэвых муфт, заключающийся в изгибании кабеля, разделке его концевого учас, ка и разводке проводников в одной плоскости, проходящей через продольную ось вертикально установленного концевого участка, о т л и ч а ю— шийся тем, что, с целью снижения трудоемкости процесса при одновременном повышении электрической прочности концевого участка, кабель изгибают после разделки в направлении проводника или зазора между проводниками, в месте разводки ближайшего к вертикальной плоскости, проходящей через продольную ось кабеля °

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР

9 559324, кл. Н 02 G 15/08, 1971

2. Техническая документация на муфты для силовых кабелей с бумажной и пластмассовой изоляцией до

35 кВ. М., Энергия, 1969, с. 177-190.
