Термостабильный резонатор
Иллюстрации
Реферат

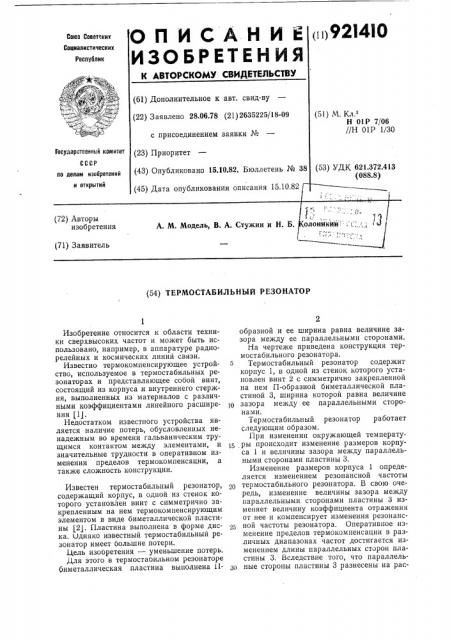

ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
„ф А(4В:„;
4 + (61) Дополнительное к авт. свид-ву (22) Заявлено 28.06.78 (21) 2635225/18-09 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 15.10.82. Бюллетень №
Государственный комитет
13 по делам нэооретений и открытий (45) Дата опубликования описания 15.10.82
t ч ):
А. М. Модель, В. А. Стужин и Н. Б. олонйкиут:::::.":.. -; а t
) ) (72) Авторы изобретения (71) Заявитель (54) Т ЕРМО СТАБ ИЛ Ь Н Ы И РЕЗОНАТОР
Изобретение относится к области техники сверхвысоких частот и может быть использовано, например, в аппаратуре радиорелейных и космических линий связи.
Известно термокомпенсирующее устройство, используемое в термостабильных резонаторах и представляющее собой винт, состоящий из корпуса и внутреннего стержня, выполненных из материалов с различными коэффициентами линейного расширения (1).
Недостатком известного устройства является наличие потерь, обусловленных ненадежным во времени гальваническим трущимся контактом между элементами, и значительные трудности в оперативном изменении пределов термокомпенсации, а также сложность конструкции.
Известен термостабильный резонатор, содержащий корпус, в одной из стенок которого установлен винт с симметрично закрепленным на нем термокомпенсирующим элементом в виде биметаллической пластины (2J. Пластина выполнена в форме диска. Однако известный термостабильный резонатор имеет большие потери.
Цель изобретения — уменьшение потерь.
Для этого в термостаоильном резонаторе биметаллическая пластина выполнена !1образной и ее ширина равна величине зазора между ее параллельными сторонами.
На чертеже приведена конструкция термостабильного резонатора.
Термостабильный резонатор содержит корпус 1, в одной из стенок которого установлен винт 2 с симметрично закрепленной на нем П-образной биметаллической пластиной 3, ширина которой равна величине щ зазора между ее параллельными сторонами.
Термостабильный резонатор работает следующим образом.
При изменении окружающей температу15 ры происходит изменение размеров корпуса 1 и величины зазора между параллельными сторонами пластины 3.
Изменение размеров корпуса 1 определяется изменением резонансной частоты термостабильного резонатора. В свою очередь, изменение величины зазора между параллельными сторонами пластины 3 изменяет величину коэффициента отражения от нее и компенсирует изменения резонансной частоты резонатора. Оперативное изменение пределов термокомпенсации в различных диапазонах частот достигается изменением длины параллельных сторон пластины 3. Вследствие того, что параллельно ные стороны пластины 3 разнесены на рас921410
Формула изобретения
Составитель Н. Ткачева
Техред А. Камыш никона
Редактор Л. Письман
1(орректор О. Тюрина
Заказ 1654/15 Изд. № 244 Тираж 629 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 стояние. равное ее ширине, изменение компенсации не зависит от ориентации винта 2.
Испытания показали, что предлагаемый термостабильный резонатор по сравнению с известным имеет в 2 раза меньшие потери.
Термостабильный резонатор, содержащий корпус, в одной из стенок которого установлен винт с симметрично закрепленным на нем термокомпенсирующим элементом в виде биметаллической пластины, отличающийся тем, что, с целью уменьшения потерь, биметаллическая пластина выполнена П-образной и ее ширина равна величине зазора между ее параллельными сторонами.
Источники информации, принятые во внимание при экспертизе
10 1. Авторское свидетельство СССР № 338955, кл. Н 01Р 7/06, 1970.
2. Патент США № 3414847, кл. 333 — 83, опублик. 1968 (прототип).
