Состав для ванн блестящего никелирования

Состав для ванн блестящего никелирования

Иллюстрации

Показать все

Реферат

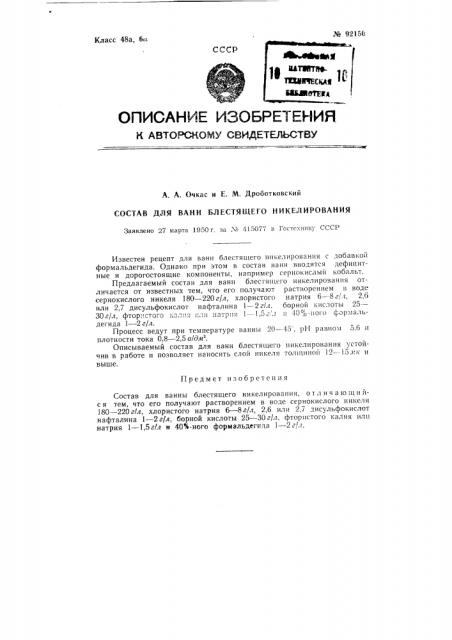

_#_o e92150

Класс 48а, бо5

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А, А. Очкас и E. М. Дроботковский

СОСТАВ ДЛЯ ВАНН БЛЕСТЯ ЩЕГО Н ИКЕЛ ИРОВАНИЯ

Заявлено 27 марта 1950 г, за М 415077 в Гостехннну СССР

Известен рецепт для ванн блестящего никелирования с добавкой формальдегида. Однако при этом в состав ванн вводятся дефицитные и дорогостоящие компоненты, например сернокислый кобальт.

Предлагаемый состав для ванн блестящего никелирования отличается от известных тем, что его получают растворением в воде сернокислого никеля 180 — 220 г/л, хлористого натрия б — 8 г/л, 2,б или 2,7 дисульфокислот нафталина 1 — 2г/л, борной кислоты 25—

30 а/л, фтор :стого ка;!! : !1 !! l p Ilia 1 — - 1,5, .1 !! 40,,О -i!Ol o форма lbдегида 1 — 2г/л.

Процесс ведут при температуре ванны 20 — 45 . рН равном 5,6 и плотности тока 0,8 — 2,5 аlдм .

Описываемый состав для ванн блестящего никелирования устойчив в работе и позволяет наносить слой никеля толщиной 12 — 15,як и выше.

Предмет изобретения

Состав для ванны блестящего никелирования, о т л и ч а ю щ и йся тем, что его получают растворением в воде сернокислого никеля

180 — 220 г/л, хлористого натрия 6 — 8 г/л, 2,6 или -,7 дисульфокислот нафталина 1 — 2г/л, борной кислоты 25 — 30г/л. фтористого калия или натрия 1 — 1,5г/л и 40%-ного формальдегида 1 — 2г/.i.
