Установка для очистки газов и жидкостей от механических примесей

Установка для очистки газов и жидкостей от механических примесей

Иллюстрации

Показать все

Реферат



Союз Советсиих

Социаяистичесиих

Респуб

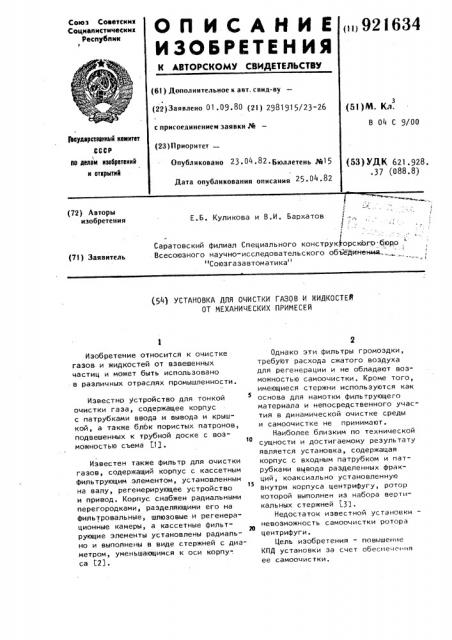

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 92I634 (61) Дополнительное к авт. свид-ву (22)Заявлено 01.09.80 (21) 2981915/23-26 с присоединением заявки М (23) П риоритет

Опубликовано 23 ° 04 ° 82 ° Бюллетень Рй15

Дата опубликования описания 25 04 .82 (51)М. Кл.

В 04 С 9/00 фкударствеииьй комитет.СССР ао делем изабретеиий и открытий (53) УДК 621.928. .37 (088.8) (72) Авторы изобретения

Е.Б. Куликова и В.И. Бархатов

6

Саратовский филиал Специального конструкторского бюро

Всесоюзного научно-исследовательского объединения.„

"Союзгазавтоматика" (71) Заявитель (54) УСТАНОВКА ДЛЯ ОЧИСТКИ ГАЗОВ И ЖИДКОСТЕЙ

ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ

Изобретение относится к очистке газов и жидкостей от взвешенных частиц и может быть использовано в различных отраслях промышленности.

Известно устройство для тонкой очистки газа, содержащее корпус с патрубками ввода и вывода и крышкой, а также блбк пористых патронов, подвешенных к трубной доске с возможностью съема 1 .

Известен также фильтр для очистки газов, содержащий корпус с кассетным фильтрующим элементом, установленным

15 на валу, регенерирующее устройство и привод. Корпус снабжен радиальными перегородками, разделяющими его на фильтровальные, шлюзовые и регенерационные камеры, а кассетные фильтрующие элементы установлены радиально и выполнены в виде стержней с диаметром, уменьшающимся к оси корпу-. са L2).

Однако эти фильтры громоздки, требуют расхода сжатого воздуха для регенерации и не обладают воэ" можностью самоочистки. Кроме того, имеющиеся стержни используются как основа для намотки фильтрующего материала и непосредственного участия в динамической очистке среды и самоочистке не принимают.

Наиболее близким по технической сущности и достигаемому резуль та ту является установка, содержащая корпус с входным патрубком и патрубками вывода разделенных фракций, коаксиально установленную внутри корпуса центрифугу, ротор которой выполнен из набора вертикальных стержней 31.

Недостаток известной установки невозможность самоочистки ротора центрифуги.

Цель изобретения — повышение

КПД установки за счет обеспе- еннл ее самоочистки.

92

Поставленная цель достигается тем, что в установке, содержащей корпус с входным патрубком и патрубками вывода разделенных фракций, коаксиально установленную внутри корпуса центрифугу, ротор которой выполнен из набора вертикальных стержней, центрифуга снабжена кольцевыми направляющими,а стержни снабжены пружинными оболочками и установлены в два ряда в кольцевых направляющих центрифуги с возможностью перемещения под действием обрабатываемого потоКа.

На фиг,1 представлена установка для очистки газов и жидкостей от механических примесей, общий вид; на фиг.2 - разрез A-A на фиг.1.

Установка содержит корпус - циклон 1 с крышкой 2, центрифугу 3, ротор которой выполняет роль фильтра, привод 4 центрифуги, устройство вывода осадка, причем ротор центрифуги выполнен из двух слоев стержней

6 и стержни снабжены пружинными оболочками 7, отражатель 8, в котором по оси через подшипник вставлен

1 выходной патрубок 9 центрифуги 3; второй конец которой через вал 10 и подшипник в дне корпуса 1 соединен с приводом 4. В качестве привода используют приводы с изменяющейся скоростью: ступенчатое изменение (редукторы) и плавное 1,тиристорное) .

Стержни б торцами расположены в кольцевых направляющих 11 центрифуги 3 и благодаря пружинным оболочкам

7 имеют зазоры между собой.

Установка работает следующим образом.

Газ или жидкость подаются по касательной в корпус - циклон 1 и закручиваются под действием центробежных сил циклона . Наиболее тяжелые частицы выпадают у стенок корпуса 1 и вторая стадия очистки осуществляется фильтрацией через слой стержней бр отбрасывающих частицы по радиусу при вращении, откуда они падают вниз

1634 4 под действием силы тяжести. При этом пружинные оболочки 7 стержней б создают необходимый зазор для прохода очищенной среды. Ротор центрифуги очищается автоматически. Полное удаление осадка из центральной части ротора осуществляется через устройство вывода 5, открываемое при перемене направления струи, io что достигается наружной коммутацией, а именно, переключением потоков среды: на выход - напорного, а на вход - всасывающего °

Таким образом, предлагаемая установка очистки газов и жидкостей от механических примесей, совмещающая в себе принцип действия циклона и центрифуги, обеспечивает двухстадийную очистку, компактна и проста в эксплуатации.

Формула изобретения

Установка для очистки газов

25 и жидкостей от механических примесей, содержащая корпус с входным патрубком и патрубками для вывода разделенных фракций, коаксиально установленную внутри корпуса центри30 фугу, ротор которой выполнен из набора вертикальных стержней, о т л и ч а ю щ а я с я тем, что, с целью повышения КПД установки за счет обеспечения ее самоочистки, центрифуга снабжена кольцевыми направляющими, а стержни снабжены пружинными оболоками и установлены в два ряда в кольцевых направляю,щих центрифуги с возможностью перемещения под действием обрабатываемого потока.

Источники информации. принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 323141, кл. В 01 D 46/24, 1969.

2. Авторское свидетельство СССР

N 581974, кл. В 01 2 45/06, 1975.

3. Патент Великобритании

N 1390705, кл. В 2 Р, 1975 °
