Ситовое сортирующее устройство
Иллюстрации
Реферат

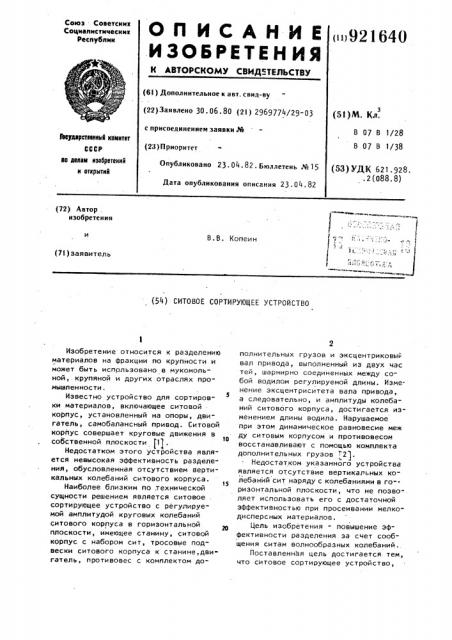

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
CoIo3 Советсиин
Социалистическин
Республик
««921640 (6l ) Дополнительное к авт. свнд-ву (22)Заявлено 30.06.80 (21) 2969774/29-03 (5t)M. К.н. с присоединением заявки М
В 07 В 1/28
В 07 В 1/38
Веуднрстненный комитет
СССР до делан изобретений н открытий (23) Приоритет (53) УДК 621.928. .2(088.8) Опубликовано 23. 04. 82 . Бюллетень,% 15
Дата опубликования описания 23 .04.82 (72) Автор . изобретения
В.В. Копеин (71)заявитель (54) СИТОВОЕ СОРТИРУЮЩЕЕ УСТРОЙСТВО
Изобретение относится к разделению материалов на фракции по крупности и может быть использовано в мукомольной, крупяной и других отраслях промышленности.
Известно устройство для сортиров5 ки материалов, включающее ситовой корпус, установленный на опоры, двигатель, самобалансный привод. Ситовой корпус совершает круговые движения в
10 собственной плоскости jl).
Недостатком этого устройства является невысокая эффективность разделения, обусловленная отсутствием вертикальных колебаний ситового корпуса.
Наиболее близким по технической сущности решением является ситовое . сортирующее устройство с регулируемой амплитудой круговых колебаний ситового корпуса в горизонтальной плоскости, имеющее станину, ситовой корпус с набором сит, тросовые подвески ситового корпуса к станине,двигатель, противовес с комплектом дополнительных грузов и эксцентриковы вал привода, выполненный из двух час тей, шарнирно соединенных между собой водилом регулируемой длины. Изменение эксцентриситета вала привода, а следовательно, и амплитуды колебаний ситового корпуса, достигается изменением длины водила. Нарушаемое при этом динамическое равновесие меж ду ситовым корпусом и противовесом восстанавливают с помощью комплекта дополнительных грузов "21.
Недостатком указанного устройства является отсутствие вертикальных ко" лебаний сит наряду с колебаниями в го-ризонтальной плоскости, что .не позволяет использовать его с достаточной эффективностью при просеивании мелкодисперсных материалов.
Цель изобретения - повышение эффективности разделения за счет сообщения ситам волнообразных колебаний..
Поставленная цель достигается. тем, что ситовое сортирующее устройство, 3 92 !6 включающее станину, ситовой корпус с набором сит, узлы крепления тросовых подвесок ситового корпуса к станине, двигатель, эксцентриковый вал, состоящий из двух частей, шарнирно соединенных между собой водилом регулируемой длины, противовес с комплектом грузов, прикрепленный к эксцентриковому валу, снабжено механизмом перемещения узлов крепления тросовых 1О подвесок к станине, который выполнен в виде винтов, соединенных между собой конической зубчатой передачей, а узлы крепления выполнены в виде гаек. 15
На фиг, 1 показано ситовое сортирующее устройство и точками крепления тросовых подвесок, смещенными на станине к оси вращения эксцентрикового вала привода, на фиг. 2 - то же, смещенными на станине от оси вращения эксцентрикового вала привода °
Ситовой корпус 1 с набором сит
2 с помощью тросовых подвесок 3 под- д вешен к станине 4. Привод сортирующего устройства состоит из электродвигателя 5, клиноременной передачи б и эксцентрикового вада, выполненного из двух частей 7 и 8, шарнирно соединенных водилом 9 регулируемой длины (выполненным, например, в виде тадрена). На эксцентриковом валу в противофазе с ситовым корпусом
1 установлен противовес 10 с комплек3S том дополнительных грузов !1. На станине 4 радиально к оси вращения эксцентрикового вала расположены четыре винта 12, соединенные между собой конической зубчатой передачей 13. @
На винтах 12 установлены ползуныгайки 14, к которым прикреплены верхние концы тросовых подвесок 3 ситового корпуса 1. Ползуны — гайки 14 с помощью конической подачи 13 и винтов 12 установлены таким образом, что точки крепления тросовых подвесок 3 на станине 4 смещены по отношению к точкам их крепления на ситовом корпусе на некоторую величину.При
50 этом фигура, образованная соединением точек крепления тросовых подвесок иа станине 4, подобна фигуре,образованной соединением точек крепления тросовых подвесок 3 на ситовом корпусе 1. Вследствие смещения ситового корпуса 1 эксцентриковым валом от положения равновесия, отклонение тросовых подвесок 3 от вертикали раз40 4 лично, что обеспечивает наклон ситового корпуса 1. Шарнирная конструкция эксцентрикового вала не препятствует этому наклону вне зависимости от его величины.
При вращении эксцентрикового вала изменяется направление отклонения ситового корпуса 1 от положения равновесия. Это вызывает изменение величины отклонения тросовых подвесок 3 от вертикали, что изменяет направление наклона ситового корпуса 1, т.е. сита 2 наряду с круговыми колебаниями совершают волнообразные колебания в вертикальной плоскости, затухающие от периферии сит 2 к оси вращения эксцентрикового вала. Силы, возникающие при движении ситового корпуса 1, уравновешены силами, возникающими при движении противовеса 10. Регулировка амплитуды колебаний осуществляется при остановке ситового корпуса 1 .горизонтальных — изменением длины водила 9, вертикальных — перемещением гаек-ползунов 14. При этом достигается бесступенчатое изменение амплитуды колебаний ситового корпуса 1 в широком диапазоне. Нарушаемое динамическое равновесие между ситовым корпусом 1 и противовесом 10 восстанавливают с помощью комплекта дополнительных грузов 11.
Следует отметить, что при изменении направления смещения то-.ек крепления тросовых подвесок 3 на станине
4 от их общепринятого положения вертикальные колебания сит 2 меняют фазу по отношению к колебаниям в горизонтальной плоскости, т.е, при одинаковом положении эксцентрикового вала край сита или поднят, или опущен.
Таким образом, требуемое сочетание фаз колебаний сит 2 в горизонтальной и вертикальной плоскостях достигается соответствующим. смещением точек крепления тросовых подвесок 3 на станине 4: при смещении их к оси вращения эксцентрикового вала привода края сит 2 при движении их в горизонтальной плоскости "вперед" — поднимаются при движении "назад" - опускаются (фиг. 1)., В случае смещения точек крепления тросовых подвесок 3 на станине 4 от оси вращения эксцентрикового вала привода края сит 2 при движении их в горизонтальной плоскости
"вперед" - опускаются, при движении
"назад" - поднимаются (фиг. 2).
9216
Применение ситового сортирующего устройства позволит повысить эффективность .разделения за счет создания дополнительного волнообразного движения корпуса, за счет которого разделяемый материал совершает на ситах сложные движения.
Формула изобретения
1. Ситовое сортирующее устройство, включающее станину, ситовой корпус с набором сит, узлы крепления тросовых подвесок ситового корпуса к ста- 15 нине, двигатель, эксцентриковый вал, выполненный из двух частей, шарнирно соединенных между собой водилом регулируемой длины, противовес с комплектом грузов, прикрепленный к 2о
40 6 эксцентриковому валу, о т л и ч à ю щ е е с я тем, что, с целью повышения эффективности разделения за счет сообщения ситам волнообразных колебаний, оно снабжено механизмом перемещения узлов крепления тросовых подвесок к станине.
2. Устройство по и. 1 о т л и ч а ю щ е е с я тем, что механизм перемещения выполнен в виде винтов, соединенных между собой конической зубчатой передачей, а узлы крепления выполнены в виде гаек.
Источники информации, принятые во внимание при экспертизе
Авторское свидетельство СССР и 753488, кл. В 07 B 1/38, 1976.
2. Авторское свидетельство СССР
N 630005, кл. В 07 В 1/28, 1977 (прототип).
