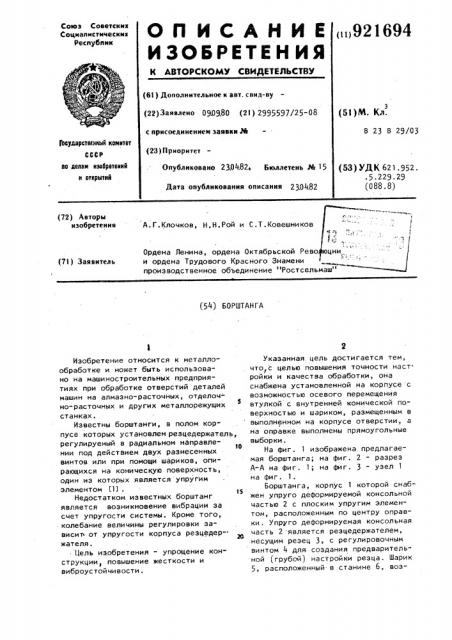

Союз Советскнк

Социалистическими

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ («)921694 (61) Дополнительное к авт. свид-ву (22) Заявлено 090980 (21) 2995597/25-08 с присоединением заявки ¹ (23) Приоритет (5 t ) M. Кл.

8 23 В 29/03

1Ъоудврс1есиный коннтет по делан нзобретевик и открытка

Опубликовано 230482а Бюллетень № 15

Дата опубликования описания 230482 (53) УДК 621.952. .5.229.29 (088.8) (72) Авторы изобретения

А. Г.Клочков, Н.Н.Рой и С.Т.Ковешников

Ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени производственное объединение "Ростсельмаш" (71) Заявитель (54) БОРШТАНГА

Изобретение относится к металлообработке и может быть использовано на машиностроительных предприятиях при обработке отверстий деталей машин на алмазно-расточных, отделочно-расточных и других металлорежущих

5 станках.

Известны борштанги, в полом корпусе которых установлен резцедержатель, регулируемый в радиальном направле1О нии под действием двух разнесенных винтов или при помощи шариков, опирающихся на коническую поверхность, один из которых является упругим элементом П1 .

Недостатком известных борштанг является возникновение вибрации за счет упругости системы. Кроме того, колебание величины регулировки зависит от упругости корпуса резцедержателя.

Цель изобретения - упрощение конструкции, повышение жесткости и виброустойчивости.

Указанная цель достигается тем, что с целью повышения точности настройки и качества обработки, она снабжена установленной на корпусе с воэможностью осевого перемещения втулкой с внутренней конической поверхностью и шариком, размещенным в выполненном на корпусе отверстии, а на оправке выполнены прямоугольные выборки.

На фиг. 1 изображена предлагаемая борштанга; на фиг. 2 - разрез

А-А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Борштанга, корпус 1 которой снабжен упруго деформируемой консольной частью 2 с плоским упругим элементом, расположенным по центру оправки. Упруго деформируемая консольная часть 2 является резцедержателем, несущим резец 3, с регулировочным винтом 4 для создания предварительной (грубой) настройки резца. Шарик

5, расположенный в станине б, возз 92 действует на упруго деформируемую консольную BcTb 2 посредством конической втулки 7, которая стопорится контргайкой 8. Винт 9 является противоотжимным органом для оправки с целью увеличения ее жесткости в процессе резания.

Таким образом, предлагаемая конструкция борштанги позволяет получить замкнутую силовую цепь, обеспечивающую жесткость и уравновешенность борштанги с широкими технологическими воэможностями.

Борштанга работает следующим образом.

В реэцедержателе 2 размещен резец 3, который устанавливается предварительно на размер при помощи регулировочного винта 4. При наладке резца 3 на окончательный размер или подналадке освобождаются контргайка

8 и винт 9; втулка 7, перемещаясь по резьбе стакана 6, конической выточкой нажимает на шарик 5, который воздействует на свободно упругий резцедержатель, тем самым перемещая резец 3 на нужный размер. На торце. втулки 7 имеется оттарированный лимб

1694 4 (деление, при помощи которого огведеляется величина перемещения резца.

После проведения наладки и подналадки стакана 6 стопорится контргайкой

8 и противоотжимным винтом 9..

Предлагаемая борштанга позволяет обеспечить также необходимую точность обработки. формула изобретения

Борштанга, содержащая корпус с консольно расположенной оправкой, несущей резец, о т л и ч а ю щ а яс я тем, что, с целью повышения точности настройки и качества обработки, она снабжена установленной на корпусе с возможностью осевого перемещения втулкой с внутренней конической поверхностью и шариком, размещенным в выполненном на корпусе отверстии, а на оправке выполнены прямоугольные выборки.

25 Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

II 244О74, кл. В 23 В 29/02, l968
