Реферат



Союз Советскин

Социалистические

Республик

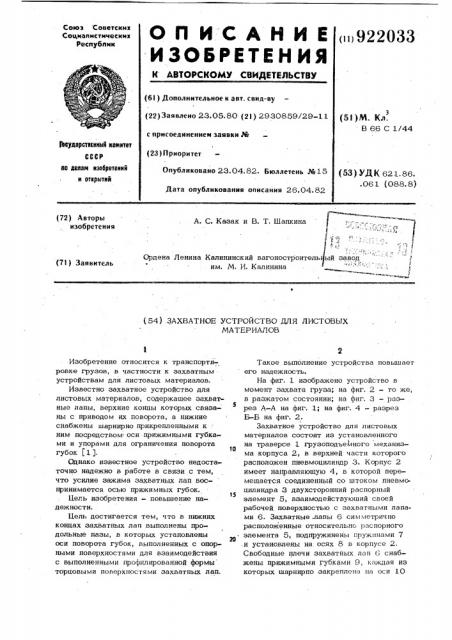

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >922033 (6I ) Дополнительное к авт. саид-ву (22) Заявлено 23.05.80 (21) 2930859/29-1 1 с присоединением заявки .% (23) Приоритет

Опубликовано 23.04.82. Бюллетень №15

Дата опубликования описания 26.04.82 (5l )M. Кл.

В 66 С 1/44

)ееударстванный квинтет (53) УДК 621.86. .061 (088.8) но делаы нзобретеннй н открытнй ™ г

1 (72) Авторы изобретения

А. С. Казак и В. Т. Шапкина т „, 1

Ордена Ленина Калининский вагоностроитель ый завод " ( им. М. И. Калинина —

I (71) Заявитель (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ЛИСТОВЫХ

МА TEP ИАЛ ОВ

Изобретение относится к транспортйровке грузов, в частности к захватным устройствам для листовых материалов.

Известно захватное устройство для листовых материалов, содержащее захватные лапы, верхние концы которых связаны с приводом их поворота, а нижние снабжены шарнирно прикрепленными к ним посредством оси прижимными губками и упорами для ограничения поворота губок Pl), Однако известное устройство недостаточно надежно в работе в связи с тем, что усилие зажима захватных лап воспринимается осью прижимных губок.

Цель изобретения — повышение надежности.

Цель достигается тем, что в нижних концах захватных лап выполнены продольные пазы, в которых установлены оси поворота губок, выполненных с опорными поверхностями для взаимодействия с выполненными профилированной формы торцовыми поверхностями захватных лап.

Такое выполнение устройства повышает

его надежность.

На фиг. 1 изображено устройство в момент захвата груза; на фиг. 2 — то же, в разжатом состоянии; на фиг. 3 — раз5 рез А-А на фиг. 1; на фиг. 4 — разрез

Б-Б на фиг. 2.

Захватное устройство для листовых материалов состоит из установленного

1 на траверсе 1 грузоподъемного механиз10 ма корпуса 2, в верхней части которого расположен пневмоцилиндр 3. Корпус 2 имеет направляющую 4, в которой перемещается соединенный со штоком пневмс цилиндра 3 двухсторонний распорный

I5 элемент 5, взаимодействующий своей рабочей поверхностью с захватными лапами 6. Захватные. лапы 6 симметрично расположенные относительно распорного

20 элемента 5, подпружинены пружинами 7 и установлены на осях 8 в корпусе 2.

Свободные плечи захватных лап 6 снабжены прижимными губками 9, каждая из которых шарнирно закреплена па оси 10

22033 4

При этом прижимные губки 9, соприкасаясь с листом 13, поворачиваются вокруг оси 8 и самоустанавливаются по поверхности листа.

Процесс самоустановки и зажима листа происходит одновременно. При этом, благодаря наличию пазов 11 усилия зажима от захватных лап 6 к листу передаются через профилированные торцовые

10 поверхности 15 захватных лап 6 и опорные поверхности 14 губок 9, что обеспечивает разгрузку оси 10.

При движении распорного элемента 5 вверх, взаимодействующие с ним плечи

15 захватных лап 6 под действием пружин 7, поворачиваясь вокруг оси 8, скользят по его рабочей поверхности, отводя прижимные губки 9 и освобождая лист 13.

Предлагаемая конструкция захват20 ного устройства более надежна по сравнению с известными.

3 9 посредством выполненного в нижних концах захватных лап продольного паза 11 с возможностью поворота под действием собственного веса. В захватных лапах 6 предусмотрены упоры для ограничения поворота губок 9, выполненные в виде вырезов 12, расположенные таким образом, чтобы рабочая поверхность губок 9 была всегда повернута к зажимаемому листу 13.

Прижимные губки 9 выполнены с опор ными поверхностями 14 для взаимодействия с выполненными профилированной формы торцовыми поверхностями 15 захватных лап 6.

Рабочая поверхность приводного распорного элемента 5 имеет два участка с различным уклоном и заканчивается прямоугольным хвостовиком 16, обеспечивающим фиксацию захватных лап 6 в раскрытом положении. При этом больший уклон 17 предназначен для перемещения захватных лап 6 до соприкосновения прижимных губок 9 с зажимаемым листом

13, а второй, более пологий, 18 — для окончательного зажима транспортируемого листа, причем уклон 18 выбран под углом, обеспечивающим самоторможение клина в случае внезапного выхода воздуха из камеры пневмоцилиндра.

Работа устройства осуществляется следующим образом.

Траверсу 1 подводят к листу 13, находящемуся в вертикальном или наклонном положении, и надевают на него захваты.

Включают пневмоцилиндры 3, приводящие в действие распорные элементы 5 устройства.

Распорный элемент 5, воздействуя своей рабочей поверхностью на верхние плечи захватных лап 6 и приводя их в действие, обеспечивает подвод прижимных губок 9 к транспортируемому листу 3 3. формула изобретения

Захватное устройство для листовых материалов, содержащее захватные лапы, верхние концы которых связаны с при, водом их поворота, а нижние снабжены

30 шарнирно прикрепленными к ним посредством оси прижимными губками.и упорами для ограничения поворота губок, о т л и ° ча ющееся. тем, что, сцельюповышения надежности, в нижних концах захватных лап выполнены продольные пазы, в которых установлены оси поворота губок,.выполненных с опорными поверхностями для взаимодействия с выполненными профилированной формы торцо40 выми поверхностями захватных лап.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 474488, кл. В 66 С 1/42, 1972.
