Реферат



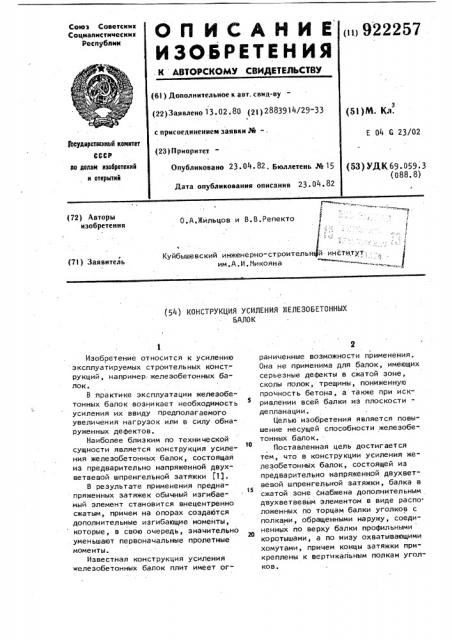

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<11 922257 (61) Дополнительное к авт. спид-ву

{22) Заявлено 13. 02. 80 (2) ) 2883914/29 33 (51)М. Кл. с присоединением заявки № -, Е 04 G 23/02

3Ъоударстеснный коинтет

СССР (23) Приоритет

Опубликовано 23.04. 82. Бюллетень № 15

Дата опубликования описания 23.04.82 но делаи нзобретеннй н открытий (53) УДК 69. 059. 3 (o88. 8) Г --= .. 7

О.А.Жильцов и В.B.Påïåêòo

Куйбышевский инженерно-строительн и институт; им.А.И.Иикояна (72) Авторы изобретения (71) Заявитель (54) конструкция усиления железоБктонных

БАЛОК

Изобретение относится к усилению эксплуатируемых строительных конструкций, например:железобетонных балок.

В практике эксплуатации железобетонных балок возникает необходимость усиления их ввиду предполагаемого увеличения нагрузок или в силу обнаруженных дефектов.

Наиболее близким по технической сущности является конструкция усиления железобетонных балок, состоящая из предварительно напряженной двухветвевой шпренгельной затяжки (1.3, В результате применения преднапряженных затяжек обычный изгибаемый элемент становится внецентренно сжатым, причем на опорах создаются дополнительные изгибающие моменты, которые, в свою очередь, значительно уменьшают первоначальные пролетные моменты.

Известная конструкция усиления железобетонных балок плит имеет ограниченные возможности применения. она не применима для балок, имеющих серьезные дефекты в сжатой зоне, сколы полок, трещины, пониженную прочность бетона, а также при искривлении всей балки из плоскости депланации.

Целью изобретения является повышение несущей способности железобетонных балок. тв

Поставленная цель достигается тем, что в конструкции усиления железобетонных балок, состоящей из предварительно напряженной двухветвевой шпренгельной затяжки, балка в

15 сжатой зоне снабжена дополнительным двухветвевым элементом в виде расположенных по торцам балки уголков с полками, обращенными наружу, соединенных по верху балки профильными коротышами, а по низу охватывающими хомутами, причем концы затяжки прикреплены к вертикальным полкам уголков.

3 92225

На фиг.1 изображена конструкция шпренгельного усиления с дополнительным элементом, работающим на сжатие, установленная на двускатную железобетонную балку, на фиг.2 - разрез

А-А на фиг. 1

Усиливаемая железобетонная балка

1 с напрягаемой шпренгельной затяжкой 2 в узлах 3 крепится к дополнительному элементу 4, работающему на ув сжатие, 5 - стяжное устройство обеих ветвей затяжки, 6,7,8 - связь дополнительного сжатого элемента для сохранения устойчивости, выполненная в виде хомута, в данном случае из прутка, швеллера, пластины и гаек.

Усилие Q в напрягаемой затяжке 2, возникающее в результате стягивания обеих ветвей затяжки устройством 5, в узле 3 раскладывается на реактивную 2в составляющую и воспринимаемую опорой, и составляющую О, воспринимаемую . элементом 4. Возникающие в результате этого усилия Q s пролете балки служат промежуточными опорами, разгружающими балку. Величина усилия Q находится расчетом в зависимости от фактической несущей способности железобетонной балки.

Использование предлагаемой конструкции усиления обеспечивает по сравнению с известным решением расширение области применения, так как появляется возможность усиления железобетонных балок, имеющих дефекты сжатой эоны, за счет передачи усилия

7 4 от шпренгельной затяжки на дополнительный сжатый элемент, и для кото; рых требуется восполнение несущей способности более чем на 503, и достижение, при сравнении с конструкцией усиления в виде фермы, за счет отсутствия элементов решетки и высокой степени включения в работу всех элементов, экономии металла более 303.

Формула изобретения

Конструкция усиления железобетон- ных балок, состоящая из предваритель. но напряженной двухветвевой шпренгельной затяжки, о т л и ч а ю щ а я с я тем, что, с целью повышения несущей способности, балка в сжатой зоне снабжена дополнительным двухветвевым элементом в виде расположенных по торцам балки уголков с полками, обращенными наружу, соединенных по верху балки профильными коротышами, а по низу охватывающими хомутами, причем концы затяжки прикреплены к вертикальным полкам уголков. м

Источники информации, принятые во внимание при экспертизе

1. Онуфриев Н.М. Усиление железобетонных конструкций промышленных зданий и сооружений. Л.-И., Стройиздат, 1965, с.134 (прототип), 922257
