Реферат

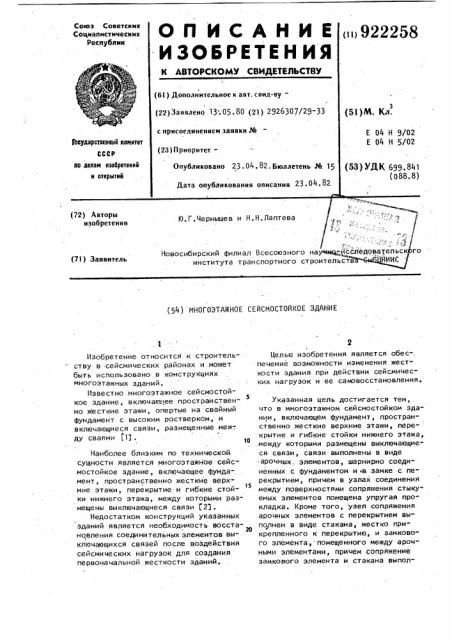

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(53)М. Кл. (22)Заявлено 13;05.80 (21) 2926307/29-33 с присоединением заявки №

Е 04 Н 9/02

Е 04 Н 5/02

Гоеударстеенный кемитет (23) Приоритет "

II0 делам изобретений и открытий

Опубликовано 23. 04 ° 82. Бюллетень № 15 (53) УДК 699.841 (088.8) Дата опубликования описания 23 (72) Авторы изобретения

l0.Г.Чернышев и Н,Н.Лаптева

/

Новосибирский филиал Всесоюзного науМкй-йс института транспортного строительст го (71) Заявитель (54) МНОГОЭТАЖНОЕ СЕЙСМОСТОЙКОЕ ЗДАНИЕ

Изобретение относится к строительству в -сейсмических районах и .может быть использовано в конструкциях многоэтажных здании.

Известно многоэтажное сейсмостой5 кое здание, включающее пространственно хлесткие этажи, опертые на свайный фундамент с высоким ростверком, и включающиеся связи, размещенные меж-. ду сваями (1j .

Наиболее близким по технической сущности является многоэтажное сейсмостойкое здание, включающее. фундамент, пространственно жесткие верхние этажи, перекрытие и гибкие стой15 ки нижнего этажа, между которыми размещены выключающиеся связи 1.? .

Недостатком конструкций указанных зданий является необходимость восста20 новления соединительных элементов выключающихся связей после воздействия сейсмических нагрузок для создания первоначальной жесткости зданий.

Целью изобретения является обес". печение возможности изменения жесткости здания при действии сейсмических нагрузок и ее самовосстановления.

Указанная цель достигается тем, что в многоэтажном сейсмостойком эда" нии, включающем фундамент, пространственно жесткие верхние этажи, перекрытие и гибкие стойки нижнего этажа, между которыми размещены выключающиеся связи, связи выполнены в виде арочных. элементов, шарнирно соединенных с фундаментом и в. замке с перекрытием, причем в узлах соединения между поверхностями сопряжения стыкуемых элементов помещена упругая прокладка. Кроме того, узел сопряжения арочных элементов с перекрытием выпорнен в виде стакана, жестко прикрепленного к перекрытию, и замкового элемента, помещенного между арочными элементами, причем сопряжение замкового элемента и стакана выпол3 92 нено по поверхности усеченной пирамиды.

На фиг. 1 изображено здание, поперечный разрез; на фиг.2 - узел I на фиг.1; на фиг.3 - узел Й на фиг.1.

Многоэтажное сейсмостойкое здание включает фундамент 1, пространственно жесткие верхние этажи 2, перекрытие 3, гибкие стойки 4 нижнего этажа 5 и выключающиеся связи 6.

Стойки 4 жестко соединены с фундаментом 1 и плитой перекрытия 3.

Связи 6 выполнены в виде арочных элементов 7, соединенных с фундаментом 1 и в замке 8 - с перекрытием 3.

Узел сопряжения арочных элементов 7 с перекрытием 3 выполнен в виде стакана 9, жестко прикрепленного. к перекрытию 3, и замкового элемента 10, помещенного между арочными элементами 7.

Сопряжение замкового элемента 10 и стакана 9 выполнено по поверхности усеченной пирамиды 11. Для шарнирного опирания арочных элементов

7 в фундаменте 1 и замковом элементе 10 выполнены углубления 12. Между поверхностями сопряжения всех стыкуемых элементов помещена упругая прокладка 13.

Арочные элементы 7, установленные между гибкими стойками 4, увеличивают жесткость нижнего этажа 5 и в момент сейсмического толчка ограничивают перемещение стоек 4 от действия горизонтальной нагрузки, не давая тем самым развиваться значительным деформациям в стойках 4.

Арочные элементы 7, "зажатые" между стойками, под действием горизонтальной нагрузки, воспринимаемой зпорными концами, претерпевают де- формацию изгиба в плоскости и. в сипу кривизны как бы пружинят, гася часть энергии колебаний. При этом, в замке 8 арки возникает вертикаль:ная составляющая реакции, т.е. происходит частичное преобразование горизонтальных колебаний в вертикальные, менее опасные для сооружения.

Арки могут быть выполнены одно-, двух- и трехшарнирными. При этом несколько меняется лишь процесс их включения в работу в момент сейсмического толчка и распределение усилий. Так, при выполнении шарнирного соединения в замковой части увеличивается вертикальная составляющая ре2258 4 акции, а при жестком защемлении их опорных частей уменьшается величина перемещения стоек.

Порядок монтажа может быть следующим. Бетонирование фундамента с устройством шарнирных оснований для арочных элементов (например стаканы), их установка и бетонирование их замковой части (в случае двухув шарнирных арок) с устройством, например, из бетона замкового элемента 10. Стакан 5 может быть установлен ("надет") до монтажа (или бетонирования) конструкций перекрытия, 15 например ригелей, с последующим жестким присоединением его к ригелю.

В случае шарнирного соединения в замковой части 8 арки, элемент 10 может быть соединен с одной из полуарок 7, а вторая полуарка 7 свободно устанавливается в углубление 2, об- разованное в элементе 10, на который устанавливается элемент 9, и жестко соединяется с несущим элементом пере 5 крытия 3, например ригелем, при бето1 нировании последнего. Во всех случаях до монтажа ригелей арки должны быть раскреплены с целью предотвращения потери ими устойчивости из плоскости.

Предложенное изобретение позволяет повысить надежность работы связей и исключить затраты, связанные с восстановлением разруыенных элементов связей.

Формула изобретения

1. Многоэтажное сейсмостойкое зда о ние, включающее фундамент, пространственно жесткие верхние этажи, пере. крытие и гибкие стойки нижнего этажа, между которыми размещены выключающиеся связи, отличающее с я тем, что, с целью обеспечения возмож45 ности изменения жесткости здания при действии сейсмических нагрузок и ее самовосстановления, связи выполнены в виде арочных элементов, шарнирно соединенных с фундаментом и в замке с перекрытием, причем в узлах соеди50 нения между поверхностями сопряжения стыкуемых элементов помещена упругая прокладка.

2, Здание по п.1, о т л и ч а ю

55 щ е е с я тем, что узел сопряжения арочных элементов с перекрытием выполнен в виде стакана, жестко при-. крепленного к перекрытию, и замково5 922258 6

ro элемента, помещенного между ароч- 1 ° Сейсмостойкое строительство. ными элементами, причем сопряжение Реферативный сборник. Выпуск (. М., замкового элемента и стакана выпол- ЦИНИС Госстроя СССР, 1974, с.10-14, нено по поверхности усеченной пира- р.2. миды. 2. Авторское свидетельство СССР

Источники информации, 4 755988, кл. E 04 Н 9/02, 1977 (про принятые во внимание при экспертизе тотип).

/ g 12

Составитель Г,Иванова

Редактор О.Половка Техред Л.Пекарь

Корректор И.Пожо
