Реферат

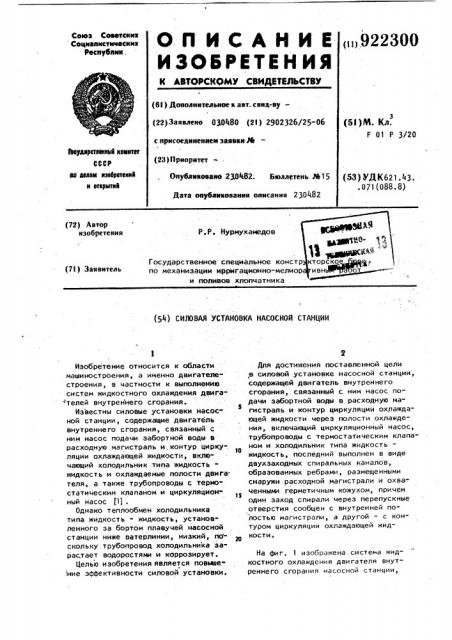

CoIo3 Соввтсннк

Социалистические

Реснубинк.

OllMCAHHE

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»922300

{61) Дополнительное н авт.. свид-ву— (22) Заявлено 030480 (2I ) 2902326/25-06 с присоединением заявки Ж (S l ) < Кл.

F 01 P 3/20

)ееудеретееееые кеметет

СССР ае аеаем езебретеене н еткрытей (23)ПриорнтетОпубликовано 230482. Бюллетень %15 (53) УДК621.43. .0У1(088.8) Дата опубликования описания 230482 (72) Автор изобретения

Р ° Р. Нурмухамедов

Государственное специальное конст по механизации ирригационно-мелио и поливов. хлопчатника (7! ) Заявитель

{ 4) СИЛОВАЯ УСТАНОВКА НАСОСНОЙ СТАНЦИИ

Изобретение относится к области машиностроения, а именно двигателе" строения, в частности к выполнению систем жидкостного охлаждения двига телей внутреннего сгорания.

Известны силовые установки насос-. ной станции, содержащие двигатель внутреннего сгорания, связанный с ним насос подачи забортной воды в расходную магистраль и.контур циркуляции охлаждающей жидкости, включающий холодильник типа жидкостьжидкость и охлаждаемые полости двига теля, а также трубопроводы с терио" статическим клапаном и циркуляционный насос (1) .

Однако теплообмен холодильника типа жидкость - жидкость, установленного за бортом плавучей насосной станции ниже ватерлинии, низкий, поскольку трубопровод холодильника зарастает водоростями и коррозирует.

Целью изобретения является повыше, ние эффективности силовой установки.

Для достижения поставленной цели ,в силовой установке насосной станции, содержащей двигатель внутреннего сгорания, связанный с ним насос подачи забортной воды в расходную магистраль и контур циркуляции охлаждающей жидкости через полости охлаждения, включающий циркуляционный насос, трубопроводы с термостатическим клапа10 ном и холодильник типа жидкость жидкость, последний выполнен в виде двухзаходных спиральных каналов, образованных ребрами, размещенными снаружи расходной магистрали и охваt5 ченными гермети чным кожухом, при чем один заход спирали через перепускные отверстия сообщен с внутренней полостью магистрали, а другой - с контуром циркуляции охлаждающей жидкости.

На фиг. 1 изображена. система жидкостного охлаждения двигателя внут" реннего сгорания насосной станции, 3 общий вид; на фиг. 2 — узел 1 на фиг. 1. (холодильник в разрезе).

Контур циркуляции охлаждающей жид" кости через полости охлаждения двигателя 1 внутреннего сгорания насосной станции 2 состоит из холодильни- ка 3, установленного на расходной магистрали 4 насосной станции 2 и гидравлически связанного трубопроводами 5 и 6 с термостатическим клапа- fo ном 7 и циркуляционным насосом 8, обеспечивающим принудительную циркуляцию жидкости. Для заливки жидкости в систему предусмотрена крышка 9.

Насос 10 подачи забортной воды пере- 1з качивает воду из водоемов потребителю.

Холодильник 3 системы охлаждения выполнен в виде двух смежных и изолированных друг от друга спиральных щ каналов 11 и 12, образованных винтовыми ребрами 13 вокруг расходной магистрали 4 герметичным кожухом 14,, охватывающим эти ребра, и заглушенны-.

;ми фланцами 15. На кожухе 14 установ" и ,.лены два штуцера 16 и 17 соответствен но для ввода охлаждаемой жидкости, а в расходной магистрали 4 насосной станции 2 выполнены два перепускных отверстия 18 и 19 соответственно щ для ввода и вывода охлаждающей жид" кости.

Силовая установка насосной станции работает следующим образом.

При открытии термостатического клапана 7 охлаждающая жидкость из no" лостей охлаждения циркулирует при помощи насоса 8 через трубки холо.дильника 3, где охлаждается, а затем возвращается в полость двигателя. 4Е

Охлаждение жидкости в холодильнике происходит следующим образом.

Горячая жидкость проходит через штуцер 16, а перекачиваемая водачерез входное отверстие 18 расходной магистрали 4 насоса 10 и далее движется параллельно в с иральных ка00 4 налах 11 и 12, взаимодействуя через металлические ребра 13 и расходную магистраль 4. Затем охлажденная жидкость через штуцер 17 поступает к двигателю 1, а вода - через выходное отверстие 19 в полость расходной магистрали 4.

Таким образом, теплообмен жидкости системы охлаждения производится водой, перекачиваемой насосной станцией, в условиях, препятствующих зарастанию спирального трубопровода зодорослями, повышая эффективность силовой установки. формула изобретения

Силовая установка насосной стан" ции, содержащая двигатель внутренне" го сгорания, связанный с ним насос подачи забортной воды в расходную магистраль и контур циркуляции охлаждающей жидкости, включающий холодильник типа жидкость - жидкость и охлаждаемые полости двигателя, а также трубопроводы с термостатическим клапаном и циркуляционный насос, отличающаяся тем, что, с целью повышения эффективности, холодильник выполнен в виде двухзаходных спиральных каналов, образованных ребрами, размещенными снаружи расход" ной магистрали и охваченными герметичным кожухом, причем один заход спирали через перепускные отверстия сообщен с внутренней полостью магистрали, а другой - с контуром циркуляции охлаждающей жидкости.

Источники информации, принятые во внимание при экспертизе

1. Система машин для комплексной механизации сельскохозяйственного производства на 1976-80 rr. ч. 3.

Изд-во ЦНИИТЗИ по мелиорации, 1976, )с. 265.

922300

Составитель T. Берновская

Техред И. Рейвес Корректор А. Дзятко

Редактор Т. Кугрышева

Тираж 537 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

133035, Москва, W-35, Раушская наб., д. 4/5

Заказ 2535/42

Филиал ППП "Патент", г. Ужгород, ул. Проектная,
