Способ регулирования процесса тепловой обработки материалов во вращающихся барабанах

Способ регулирования процесса тепловой обработки материалов во вращающихся барабанах

Иллюстрации

Показать все

Реферат

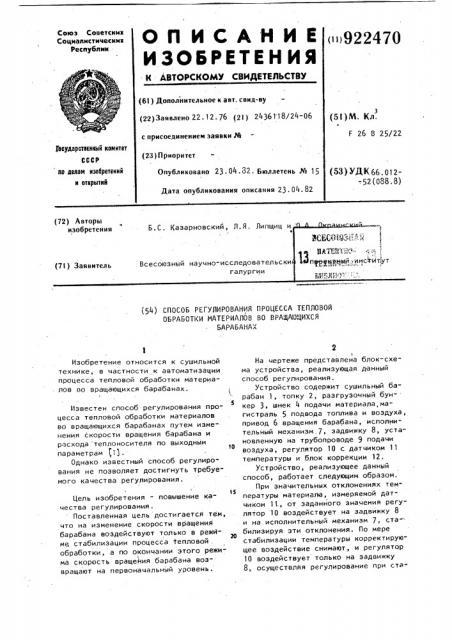

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()922470

Союз Советских

Социалистических

Республик . (61 ) Допол н ител ьное к а вт. с вид-ву (22) Заявлено 22. 12. 76 (21) 24361 18/24-06 (5I)M. Кл.

F 26 В 25/22 с присоединением заявки,%

Государственный комитет

СССР (23) Приоритет (53) у Д К 66. 01 2-52(088.8) оо делом изобретений и открытий

Опубликовано 23. 04 ° 82 Бюллетень № 15

Дата опубликования описания 23. 04. 82 (54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ТЕПЛОВОЙ

ОБРАБОТКИ МАТЕРИАЛОВ ВО ВРАЦАЩИХСЯ

БАРАБАНАХ

Изобретение относится к сушильной технике, в частности к автоматизации процесса тепловой обработки материалов во вращающихся барабанах. с

Известен способ регулирования процесса тепловой обработки материалов во вращающихся барабанах путем изменения скорости вращения барабана и расхода теплоносителя по выходным параметрам (1).

Однако известный способ регулирования не позволяет достигнуть требуемого качества регулирования.

Цель изобретения - повышение качества регулирования .

Поставленная цель достигается тем, что на изменение скорости вращения барабана воздействуют только в режйме, стабилизации процесса тепловой . обработки, а по окончании этого режима скорость вращейия барабана возвращают на первоначальный уровень.

1

На чертеже представлена блок-схема устройства, реализующая данный способ регулирования.

Устройство содержит сушильный барабан 1, топку 2, разгрузочный бункер 3, шнек 4 подачи материала,магистраль 5 подвода топлива и воздуха, привод 6 вращения барабана, исполнительный механизм.7, задвижку 8, установленную на трубопроводе 9 подачи воздуха, регулятор 10 с датчиком 11 температуры и блок коррекции 12.

Устройство, реализующее данный способ, работает следующим образом.

При значительных отклонениях температуры материала, измеряемой датчиком 11., от заданного значения регулятор 10 воздействует на задвижку 8 и на исполнительный механизм 7, ста= билизируя эти отклонения. По мере стабилизации температуры корректирующее воздействие снимают, и регулятор

10 воздействует только на задвижку

8, осуществляя регулирование при ста3 922470 4 билизированном режиме тепловой обра- теплоносителя по выходным параметрам ботки. отличающийся тем, что, Таким образом, предложенное изоб- с целью повышения качества регулироретение позволяет повысить точность . вания, на изменение скорости вращения управления процессом. барабана воздействуют только в режиме стабилизации тепловой обработки, а по окончании этого режима скорость

Формула изобретения вращения барабана возвращают на первоначальный уровень.

Способ регулирования процесса теп- 1@ Источники информации, ловой обработки материалов во вращаю- принятые во внимание при экспертизе щихся барабанах путем изменения ско- 1. Авторское свидетельство СССР рости вращения барабана и расхода N 71686, кл. F 26 а гУ22, 1976.

Составитель К. Роганов

Редактор С.Патрушева Техред С. Мигунова Корректор M.Баро l>

Заказ 2553/50 Тираж 738 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
