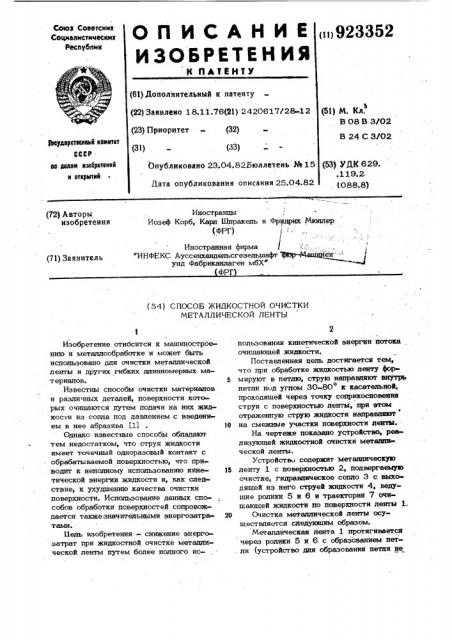

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик и>923352 (61) Дополнительный к патенту (22) Заявлено 18.11.76(21) 2420617/28-12 (51) М. Кл.

В 08 В 3/02 (23) Приоритет - (32) ффсударстванный камнтет

СССР аю далзм нзобретеннй н отнрытнй

В 24 С 3/02 (31) (33) Опубликовано 23.04.82Бюллетеиь № 15 (53) УДК 629.119.2.. (088.8}

Дата опубликования описания 25.04.82

Иностранцы

Иозеф Корб, Карл Шпракель и Фридрих Мтоплер (ФРГ)

Иностранная фирма / ИНФЕКС АуссенеендесъсгееелъФеет и г Иейащек"" унд Фабриканлаген мбХ е

ФРГ (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ЖИДКОСТНОЙ ОЧИСТКИ

МЕТАЛЛИЧЕСКОЙ ЛЕНТЫ

Изобретение отнбсится к машиностроению и металлообработке и может быть использовано для очистки металлической ленты и других гибких длинномерных материаловв. 5 . Известны способы очистки материалов и различных деталей, поверхности которых очишаются путем подачи на них жидкости иэ сопла под давлением с введени» ем в нее абразива (11 l0

Однако известные способы обладают тем недостатком, что струя жидкости имеет точечный одноразовый контакт с обрабатываемой поверхностью, что приводит к неполному использованию кине- l5 тической энергии жидкости и, как следствие, к ухудшению качества очистки поверхности. Использование данных способов обработки поверхностей сопровождается такжезначительными энергозатра- 20 тами.

Цель изобретения — снижение энергозатрат при жидкостной очистке металлической ленты путем более полного ис- . пользования кинетической энергии потока очищаюшей жидкости.

Поставленная цепь достигается тем, что при обработке жидкостью ленту формируют в петлю, струю напращяпот внутрь петли под углом 30-80 к касательной, проходяшей через точку соприкосновения струи с поверхностью ленты, при этом отраженную струю жидкости направляют на смежные участки поверхности ленты.

На чертеже показано устройство, реализующей жидкостной очистки метапли ческой ленты.

Устройство содержит металлическую ленту 1 с поверхностью 2, подвергаемую очистке, гидравлическое сопло 3 с выхо дяшей из него струей жидкости 4, ведушие ролики 5 и 6 и траектория 7 очишаюшей жидкости по поверхности ленты 1.

Очистка металлической ленты осушествляется следутошим образом.

Метаплическая лента 1 протягивается через ролики 5 н 6 с образованием петли (устройство для образования петли не

3 9233 показаяо). На очищаемую поверхность 2 ленты 1 через гидравлическое сопло 3 подается смесь жидкости с абразивом 4 под давлением 200-600 бар. С помощью сопла 3 струя 4 направляется внутрь петли ленты 1 под углом 30-80 к касательной, проходящей через .,точку соприкосновения струи жидкости с поверх ностыо,ленты. При этом отразившись от поверхности ленты струя жидкости 4 10 вновь попадает на очищаемую поверхность.

После многократного отражения поток стекает с поверхности ленты, двигаясь по траектории 7. Абразивные частицы жидкости, двигаясь по траектории 7, ускоряются под действием центробежных

can, что приводит к повышению качества очистки ленты.

Предлагаемый способ жидкостной очистки металлической ленты позволяет щ снизить энергозатраты на очистку при одинаковом ее качестве, или при одинаковых энергозатратах повысить качество очистки.

Формула изобретения

Способ жидкостной очистки металлической ленты, включающий подачу на поверхность ленты струи жидкости из сопла под давлением от 200 до 600 бар с введением в нее абразивного материала, отличающийся тем, что, с целью снижения энергозатрат на очистку, при обработке жидкостью ленту формируют в петлю, струю направляют внутрь. о петли под углом 30-80 к касательной, проходящей через точку соприкоснования струи с поверхностью ленты, при этом отраженную струю жидкости направляют на смежные участки поверхности ленты.

Источники информации, принятые во внимание при экспертизе

1. Крутоус Е. Б. и др. Техника мойки изделий в машиностроение. М., Машиностроение, 1969, с. 86-96.
