Реферат

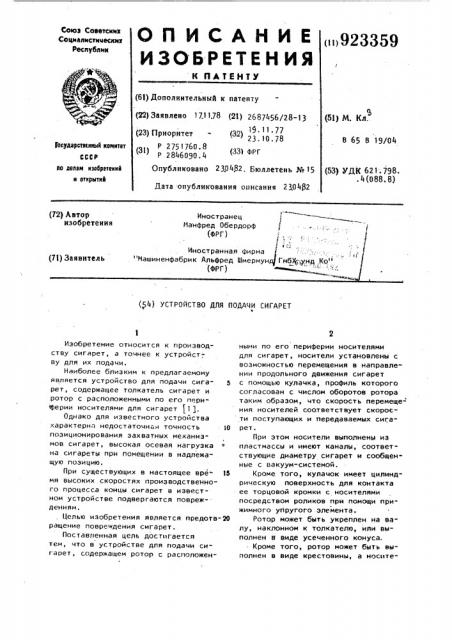

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союэ Соеетскнк

Сонналнстнцескнэ

Республик ()923359 (61) Дополнительный к патенту (51) М. КЛ. 3 (22) Заявлено 17.1178 (21) 2687456/28-13 (23) Приоритет - (32) 23 10 78

19. ».77

Р 2751760.8 () P 2846090 4 (ЗМ ФРГ

Опубликовано 230482. Бюллетень № 15

В 65 В 19/04

1аеударстеенны6 кеннтет

СССР (53) УДК 621.798. .4(088.8) ао делен изобретений н открытей

Лата опубликования описания 2304(2 ю

Иностранец I

Манфред Обердорф

/ (ФРГ) 1

Ч",.. .

Иностранная фирма

"Иашиненфабрик Альфред Шмермунд/ ГмбХ @iнд Ko" (фРг) (72) Автор изобретения (71) Заявитель (4) УстРОйстВО ддя пОдАци сигАРет

Изобретение относится к производству сигарет, а точнее к устройст-, ву для их подачи, Наиболее близким к предлагаемому является устройство для подачи сига- 5 рет, содержащее толкатель сигарет и ротор с расположенными по его периферии носителями для сигарет (1).

Однако для известного устройства характерна недостаточнан точность 10 позиционирования захватных механизмов сигарет, высокая осевая нагрузка на сигареты при помещении в надлежащую позицию.

При существующих в настоящее вре- 15 мя высоких скоростях производственного процесса концы сигарет в известном устройстве подвергаются повреж-дениям.

Целью изобретения является предотв-20 ращение повреждения сигарет.

Поставленная цель достигается тем, что в устройстве для подачи сигарет, содержащем ротор с расположенными по его периферии носителями для сигарет, носители установлены с возможностью перемещения в направлении продольного движения сигарет с помощью кулачка, профиль которого согласован с числом оборотов ротора таким образом, что скорость перемещения носителей соответствует скорости поступающих и передаваемых сигарет.

При этом носители выполнены из пластмассы и имеют каналы, соответствующие диаметру сигарет и сообщенные с вакуум-системой.

Кроме того, кулачок имеет цилиндрическую поверхность для контакта ее торцовой кромки с носителями посредством роликов при помощи прижимного упругого элемента.

Ротор может быть укреплен на валу, наклонном к толкателю, или выполнен н виде усеченного конуса.

Кроме того, ротор может быть выполнен в виде крестовины, а носите92335 ли укреплены на ней с воэможностью радиального перемещения.

На фиг. схематически изображено устройство. для подачи сигарет без кулачка для управления перемещением носителей, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 - развертка кулачка управления с одним элементом в точке приема и передачи; на фиг. 4 - вариант о выполнения ротора в виде усеченного конуса; на фиг, 5 - то же, в виде крестовины.

Устройство содержит (фиг.! и 2) ротор 1 с расположенными на его периферии на направляющих 2 скольжения носителями 3 для сигарет 4 и толкатель (не показан) сигарет.

Носители 3 установлены с возможностью возвратно-поступательного пе- щ ремещения в осевом направлении ротора 1 и выполнены из самосвязывающейся пластмассы для исключения загрязнения сигарет. Для управления перемещения носителей в устройстве Z5 ,имеется кулачок 5, который имеет цилиндрическую поверхность для контакта ее торцовой кромки с носителями посредством poflHKoa 6 при помощи прижимного упругого элемента. Прижим- ЗО ной упругий элемент выполнен в виде кольца 7, например из резины, и зажат вокруг носителей 3 и контропоры B.

Носители 3 имеют каналы 9, соответствующие диаметру сигареты и сообщенные с вакуум-системой (не показана} через каналы 10 направляющей

11 скольжения.

B процессе подачи сигарет при вращении ротора 1 носители 3 cosepшают движение по траектории 12, определяемой цилиндрической поверхностью кулачка 5 управления (фиг.3). В положении по стрелке 13 носителя 3 пре45 вышают скорость перемещаемого по направляющей 14 в направлении стрелки

15 потока 16 сигарет. В этот момент один из носителей 3 касается сигареты 4. Так как в канал 9 носителя 3 через канал 10 направляющей 11 скольжения поступает воздух всасывания, то сигарета 4 удерживается на носителе 3. Щетка 3 предотвращает отскок сигарет и обеспечивает создание величины отрицательного давления, необходимой для надежного захвата.

При дальнейшем повороте ротора 1 но9 4 ситель перемещается в положение 18, где его параллельная потоку 16 сигарет составляющая скорости равна нулю (фиг.3). В этом месте сигарета

4 передается на транспортирующее приспособление, выполненное в виде барабана 19.

Для синхронизации вращения ротора

1 с поступающим потоком 16 сигарет он приводится во вращение от машины, подающей поток (не показана), в частности от машины для изготовления табачного жгута (штранг-машина) °

Осевое замедление сигарет со сравнительно высокой скоростью поступающего потока !6 сигарет контро. лируется в соответствии с оптимальным, заданным формой профиля кулач- . ка управления законом движения, вследствие чего сигареты подвергаются в продольном направлении минимальным нагрузкам. 8 предлагаемом устройстве второй поток сигарет можно подавать только под прямым углом к первому потоку.

Для подачи сигарет под другим углом или даже параллельно первому потоку ротор 1 может быть укреплен под углом на валу, наклонном к толкателю.

Вместо наклонной установки ротор

1 может быть выполнен в виде усеченного конуса (фиг.4}, причем носители установлены с возможностью перемещения в направлении от усеченного конуса вдоль его поверхности.

В этом случае к первому потоку сигарет может быть обращен как большой, так и меньший диаметр усеченного конуса в зависимости от того будет ли угол между первым и вторым потоками тупым .или острым.

Угол раскрытия усеченного конуса можно .выбрать. при этом в соответствии с заданным направлением транспортировки. В крайнем случае он может составлять f80Î так, что ротор становится плоским диском и может быть выполнен в виде крестовины, а носители 3 укреплены на последней с воэможностью радиального перемещения. Для такого устройства можно выбрать любое направление отводящего потока без каких-либо изменений путем перемещения места передачи.

Формула изобретения

1. Устройство для подачи сигарет, содержащее ротор с расположенными по

923359 периферии носителями для сигарет, отличающеесятем,что, с целью предотвращения повреждения сигарет, поступающих по направлению своей оси, носители установлены с возможностью перемещения в направлении продольного движения сигарет с помощью кулачка, профиль которого согласован с числом оборотов таким образом, что скорость перемещения 1О носителей соответствует скорости поступающих и передаваемых сигарет °

2 ° Устройство по и. 1, о т л ич а ю щ е е с я тем, что носители выполнены из пластмассы. t5

3. Устройство по пп. 1 и 2, о тл и ч а ю щ е е с я тем, что кулачок имеет цилиндрическую поверхность для контакта ее торцовой кромки с носителями посредством роликов при щ помощи прижимного упругого элемента.

4. Устройство по пп. 1-3, о т— л и ч а ю щ е е с я тем, что носи6 тели имеют каналы, соответствующие диаметру сигареты и сообщенные с вакуум-системой.

5. Устройство по п.1, о т л и ч а ю щ е е с я тем, что ротор укреплен на валу, наклонном к толкателю.

6. Устройство по п.1, о т л ич а ю щ е е с я тем, что ротор выполнен в виде усеченного конуса.

7. Устройство по п.1 о т л и ч а ю щ е е с я тем, что ротор выполнен в виде крестовины, а носители укреплены на ней с возможностью радиального перемещения.

Приоритет по пунктам:

19.11.77 по пп. 1-4.

23.10.78 по пп. 5-7.

Источники информации, принятые во внимание при экспертизе

1. Патент СССР и $34178, кл. В 65 В 19/22, 19?4.
