Реферат

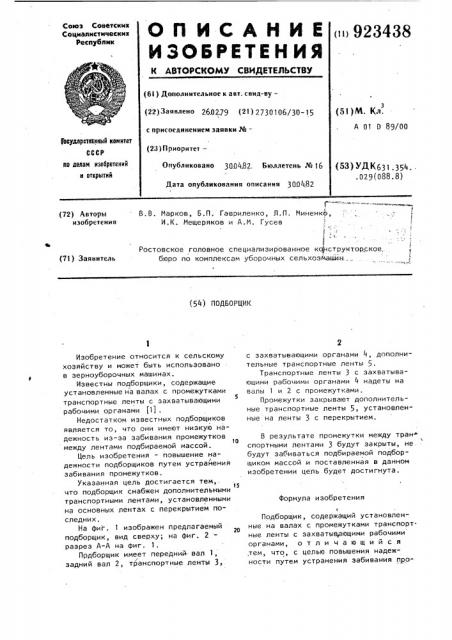

О П И С А Н И Е (и923438

ИЗОБРЕТЕНИЯ

Союз Советских

Соцкапистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (51) М. Кл.

А 01 0 89/00 (61) Дополнительное к авт. свид-ву— (22)Заявлено 260279 (21) 2730106/30-1> с присоединением заявки №вЂ” (23) Приоритет—

«Ъсударотееиный комитет

СССР по делам изобретений и открытий

Опубликовано 300482. Бюллетень № 16

Дата опубликования описания 300482 (53) УДК631.354.. .029(088.8) В.В. Марков, Б.П. Гавриленко, Л.П. Миненко, И.К. Мещеряков и A.È. Гусев (72) Авторы изобретения! «Y..

«

Ростовское головное специализированное кфструкторское, бюро по комплексам уборочных сельхозйааин... (7I ) Заявитель (54} ПОДБОРЩИК формула изобретения

Изобретение относится к сельскому хозяйству и может быть использовано в зерноуборочных машинах.

Известны подборщики, содержащие установленные на валах с промежутками

5 транспортные ленты с захватывающими рабочими органами (11.

Недостатком известных подборщиков является то, что они имеют низкую надежность из-за забивания промежутков о между лентами подбираемой массой.

Цель изобретения — повышение на/ дежности подборщиков путем устранения забивания промежутков.

Указанная цель достигается тем,.

15 что подборщик снабжен дополнительными транспортными лентами, установленными на основных лентах с перекрытием последних.

На фиг. 1 изображен предлагаемый подборщик, вид сверху; на фиг. 2 разрез А-А на фиг. 1.

Прдборщик имеет передний- вал 1, l задний вал 2, транспортные ленты 3, с захватывающими органами 4, дополнительные транспортные ленты 9.

Транспортные ленты 3 с захватывающими рабочими органами 4 надеты на валы 1 и 2 с промежутками.

Промежутки закрывают дополнительные транспортные ленты 5, установленные на ленты 3 с перекрытием.

В результате промежутки между тран

L спортными лентами 3 будут закрыты, не. будут забиваться подбираемой подборщиком массой и поставленная в данном изобретении цель будет достигнута.

Подборщик, содержащий установленные на валах с промежутками транспортные ленты с захватыврющими рабочими органами, отличающийся ,тем, что, с целью повышения надежности путем устранения забивания лро923438 4

Источники информации, I принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 388709, кл. А 01 D 89/00, 1971.

И Заказ 2640/3

699 Подписное межутков подбираемой массой, он снабжен дополнительными транспортными лентами, установленными на основных лентах с перекрытием последних.

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4
