Устройство для сбора и отлова водных организмов

Устройство для сбора и отлова водных организмов

Иллюстрации

Показать все

Реферат



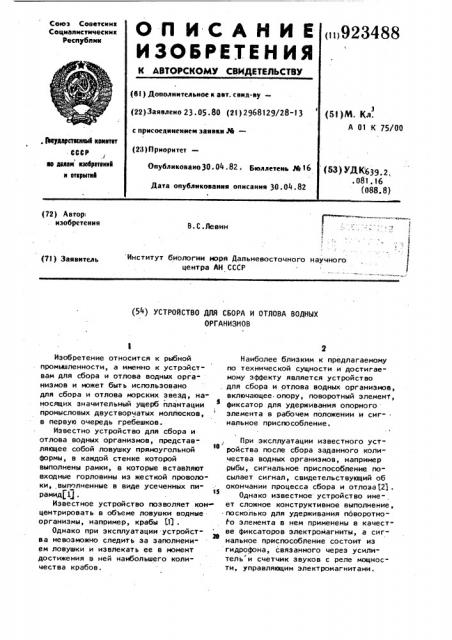

(72) Автор изобретения с

-з

В.С.Левин

Институт биологии моря Дальневосточного научного центра АН СССР (7! ) Заявитель (5") УСТРОЙСТВО ДЛЯ СБОРА И ОТЛОВА ВОДНЫХ

ОРГАНИЗМОВ

Изобретение относится к рыбной промышленности, а именно к устройствам для сбора и отлова водных организмов и может быть использовано для сбора и отлова морских звезд, на" носящих значительный ущерб плантации промысловых двустворчатых моллюсков, в первую очередь гребешков.

Известно устройство для сбора и отлова водных организмов, представлякщее собой ловушку прямоугольной формы, в каждой стенке которой выполнены рамки, в которые вставляют входные горловины из жесткой проволоки, выполненные в виде усеченных пирамид(1) .

Известное устройство позволяет концентрировать в объеме ловушки водные организмы, например, крабы 111 .

Однако при эксплуатации устройста ва невозможно следить за заполнением ловушки и извлекать ее в момент достижения в ней наибольшего коли" чества крабов.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство для сбора и отлова водных организмов, включающее. опору, поворотный элемент, фиксатор для удерживания опорного элемента в рабочем положении и сиг- . нальное приспособление.

При эксплуатации известного уст" ройства после сбора заданного количества водных организмов, например рыбы, сигнальное приспособление посылает сигнал, свидетельствукщий об окончании процесса сбора и отлоэа (2) .

Однако известное устройство имеет сложное конструктивное выполнение, посколько для удерживания поворотноt.î элемента в нем применены в качестве фиксаторов электромагниты, а сигнальное приспособление состоит иэ гидрофона, связанного через усилитель и счетчик звуков с реле мощности, управляющим электромагнитами.

923488

Цель изобретения " упрощение кон-струкции устройства.

Поставленная цель достигается тем, что в устройстве, включающем опору, поворотный элемент, фиксатор для

5 удерживания опорного элемента в рабочем положении и сигнальное приспособление, последнее представляет собой буй фигурно" формы с хвостовиком и тросом для подключения к опоре, 1о опора образована рамой, на внутренней поверхности одной из торцовых сторон которой выполнен выступ, а на другой торцовой стороне укреплена площадка для размещения буя, имеющая Is упор для хвостовика буя и отверстие, а поворотный элемент выполнен в виде пластины, установленной так, что один ее край контактирует с выступом рамы, при этом противоположный край плас- 20 тины снабжен штырем для размещения в отверстии площадки, а фиксатор представляет собой поплавок и смонтирован на пластине со стороны штыря.

На чертеже схематически изображено р предлагаемое устройство.

Устройство состоит из опоры, выполненной в виде рамы 1, имеющей на одной из торцовых сторон выступ 2, а на другой - площадку 3 с отверстием 4, поворотной пластины 5, установленной внутри рамы так, что один ее край опирается на выступ 2, и сигнального приспособления в виде фигурного буя 6 с хвостовиком 7 и тросом, по35 средстьом которого буй 6 связан с рамой 1.

Кроме того, на пластине 5 укреплен штырь 8, входящий в отверстие 4 площадки 3 и фиксатор, удерживающий ее в рабочем положении и выполненный в виде поплавка 9. На площадке 3 укреплен упор 10, взаимодействующий с хвостовиком 7 буя 6.

Устройство работает следующим об45 разом.

На пластине 5 располагают приманку 11 и морские звезды, привлеченные этой приманкой, накапливаются на пластине 5.

Когда на пластине 5 собирается та50 кое количество морских звезд, что вес их превысит плавучесть поплавка 9, край пластины 5 опустится, утапливая штырь 8. Это освобождает хвостовик 7 буя 6 и последний, поднимаясь на поверхность сигнализирует о необходимости подъема устройства.

Устройство поднимают на борт судна любыми известными средствами.

Предлагаемое устройство упрощает сбор морских звезд и позволяет накапливать их около приманки в значительном количестве.

Выполнение опоры в виде рамы из материала с большим удельным весом облегчает установку устройства на дне водоема и исключает влияние волнения воды и течений на стабильность его положения.

Для регулировки устройства на определенный вес облавливаемых организмов изменяют объем поплавка, который можно изготавливать из пенопласта.

Предлагаемое устройство просто по конструкции, компактно и удобно в эксплуатации, что дает возможность

его использовать во многих морских хозяйствах.

Формула изобретения

Устройство для сбора и отлова водных организмов, включающее опору, поворотный элемент, фиксатор для удерживания опорного элемента в рабочем положении и сигнальное приспособление, отличающееся тем, что, с целью упрощения конструкции, сигнальное приспособление представляет собой буй фигурной формы с хвостовиком и тросом для подключения к опоре,, последняя образована рамой, на внутренней поверхности одной из торцовых сторон которой выполнен выступ, а на другой торцовой стороне укреплена площадка для размещения буя, имеющая упор для хвостовика буя и отверстие, а поворотный элемент выполнен в виде пластины, установленной так, что один ее край контактирует с выступом рамы, при этом противоположный край пластины снабжен штырем для размещения в отверстии площадки, а фиксатор представляет собой поплавок и смонтирован на пластине со стороны штыря.

Источники информации; принятые во внимание при экспертизе

1. Патент США N 3795073,кл.43-105, 1974.

2. Авторское свидетельство CCCP

1 463432, кл. А,01 K 75/00, 1973.
