Реферат



,% 92358

Класс 18с, Зо

СССР е Фа 1 1фЯ ф ут

1() и н ц

НФ% скм вм

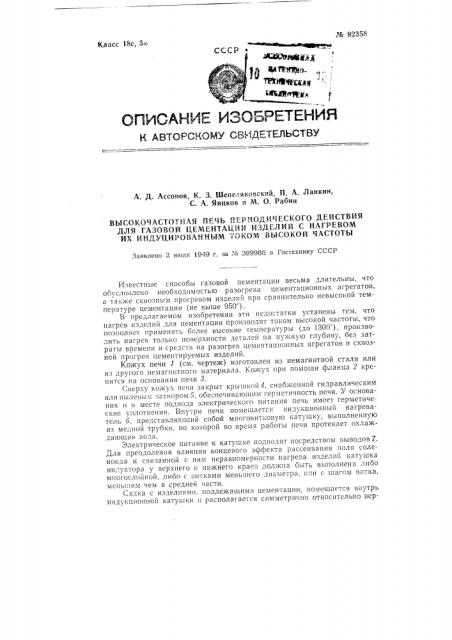

Gll_#_CAHME ИЗОБРЕТЕНИЯ

Н. AB7GPCKQMY СВИДЕТЕЛЬСТВУ

A. Д. Ассонов, К. 3. Шепеляковский, П. А. Ланкин, С. А. Яицков и М. О. Рабин

ВЫСОКОЧАСТОТНАЯ ЛЕЧЬ ЛЕРИОДИЧЕСКОГО ДЕЙСТВИЯ

ДЛЯ ГАЗОВОЙ ЦЕМЕНТАЦИИ ИЗДЕЛИЙ С НАГРЕВОМ

ИХ ИИДУЦИРОВАННЫМ ТОКОМ ВЫСОКОЙ ЧАСТОТЫ

Заявлено 2 июля 1949 г. за М 399988 в Гоетехнику СССР

Известные способы газовой цементации весьма длительны, что обусловлeIIo необходимостью разогрева цементационных агрегатов, а также сквозным прогревом изделий при сравнительно невысокой температуре цементации (не выше 950 ).

В предлагаемом изобретении эти недостатки устанены тем, что нагрев изделий для цементации производят током высокой частоты, что позволяет применять более высокие температуры (до 1300"), производить нагрев только поверхности деталей на нужную глубину, без затраты времени и средств на разогрев цементационных агрегатов и сквозной прогрев цементируемых изделий.

Кожух печи 1 (см. чертеж) изготовлен из немагнитной стали или из другого немагнитного материала. Кожух при помощи фланца 2 креггится па основании печи 3.

< .ве1рху 1 01K I10 1II 33KpbIT крыц1ко11 4, снабженной гидравлическим или пылевым затвором 5, обеспечивающим герметичность печи. У основан11я II в месте подвода электрического питания печь имеет герметические уплотнения. Внутри печи помещается индукционный нагреватель 6, представляющий собой многовитковую катушку, выполненную из медной трубки, по которой во время работы печи протекает охлаждающая вола.

Электрическое питание к катушке подводят посредством выводов 7.

Для преодоления влияния концевого эффекта рассеивания поля соленоида и связанной с ним неравномерности нагрева изделий катушка ин,",уктора у верхнего и нижнего краев должна быть выполнена либо многослойнои, либо с витками меньц1его диаметра, или с шагом витка, меньшим чем в средней части.

Садка с изделиями. подлежащими цементации, помещается внутрь индукционной катушки и располагается симметрично относительно вер2.

Поворотный отол имеет шесть гнезд, в которых установлены патроны 8, несущие на своей поверхности подмодельную доску с моделью одного поршневого кольца (последние на чертеже не показаны). Каждый патрон имеет шток 9 с роликом 10. Этот шток проходит через муфту 11, на которой укреплен подвижно по вертикали. штифтовой механизм 12. Ролики 13 двигаются по наклонным направлявшим 14, укрепленным на колонках к фундаментной плите. Штифтовой механизм 12 предназначен для установки пустой опоки на подмодельную плиту патрона 8.

Пустые опоки (на чертеже не показаны), вложенные в направляющие стержни 15 магазина 16, при повороте стола вытаскиваются штифтовым механизмом 12 и устанавливаются на подмодельную плиту патрона 8 при проходе очередного гнезда под магазином 16.

При дальнейшем движении стола патрон 8 с спокой подходит к бункеру

17 с формовочной землей для наполнения опоки с помощью питателя 18, приводимого в движение посредством тяги 1Э, кинематически связаныой с эксцентриком 20. Затем патрон 8 с спокой, наполненной формовочной землей, подводится для прессования под плиту 21 пневмоцилиндра 22, смонтированного на траверсе 23. Плита 21 снабжена стержнем 24 для пробивания в земляной форме литникового хода, при этом земля удаляется стержнем 24 через отверстие в патроне 8. При следующем повороте стола патрон 8 с заформованной опокой подходит к звезде 26 с собирателями 26 для размещения заформованных опок в стопке(по шести штук в каждом собирателе) При этом заформованная опока подается в собиратель 26 штифтовым механизмом 12„

Звезда 2б поворачивается на одну треть своего оборота через каждый поворот стола.

Посла того кзк набрано в ообирателе 26 нужное количество заформоваыIaz спок в стопке, она вынимается и уотанавливается под заливку. После обдувки патрона цикл формовки повторяется.

Для лучшего заполнения опоки формовочной землей каждый патрон снабжен электровибратором и электроподогревом (на чертеже не показаны).

Комитет по делам изобретений и открытий прн Совете Министров СССР

Гр. 68

Гор, Алатырь, типография М 2 Мпннст рс .",", и; ..пы сры -1увашской АССР.

Редактор Р. Б. 1(ауфман

Информационно-издательский отдел.

Обем 0.34 и. л. 8а. .аз 1858.

Подп. к печ. 3/Ш-1960 г. тщ =., :. 800. Цена 50 кон.
