Патент ссср 92401
Иллюстрации
Реферат
Класс 80а, 47/20
МПК В 28с

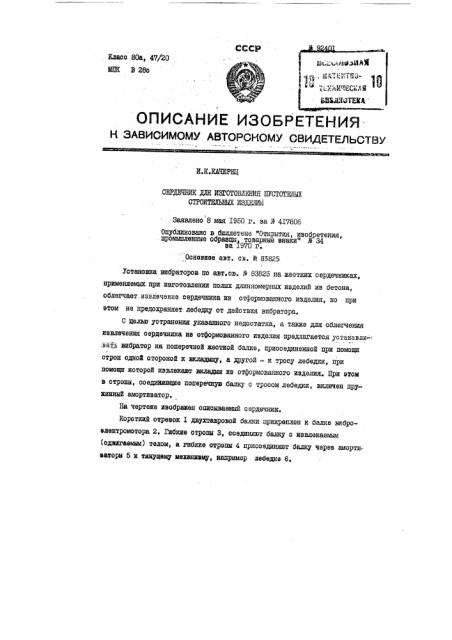

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
И.К.КАЧЕРЩ
СЕРДЕЧНИК ДЛЯ ИЗГОТО8ЛЕНИЯ ПУСТОТЕЛЫХ
СТРОИТЕЛЫШХ ИЗДЕЛИ
Заявлено 8 мая j:950 г. за В 417806
Опубликовано в бюллетене "Открытия, изобретения, промьппленныв образцы товарные знаки" и 34 за 1970 r. Основнов авт. св. М. 85825
Установка вибраторов по авт.св. и 83825 на жестких сердечниках, применяемых при изготовлении полых длинномерных иэделий иэ бетона, облегчает.извлечение, сердечника из отформованного изделия, но при этом нв предохраняет лебедку от действия вибратора.
С целью устранения укаэанного недостатка, а также для облегчения извлечении сердечника из отформованного изделия предлагается устанавли-,,вать вибратор на поперечной жесткой балке„ приоовдинвнной при помощи строп одной стороной к вкладышу, а другой — к тросу лебедки, при помощи которой извлекают вкладыш из отформованного изделия. При этом в стропы, ооедииающие поперечную балку с тросом лебедки, включен пружинный амортизатор.
На чертеже изображен ониоывавмый сврдечник.
Короткий отрезок I двухтавровой балки прикреплен к балке виброэлвктромотора 2. гибкие отропы 3, совдинэют балку с извлекаемым (одвигаемым) телом, а гибкие стропы 4 присоединяют балку через амортизаторы 5 к тянущему механиэцу, например лебедке 6,
