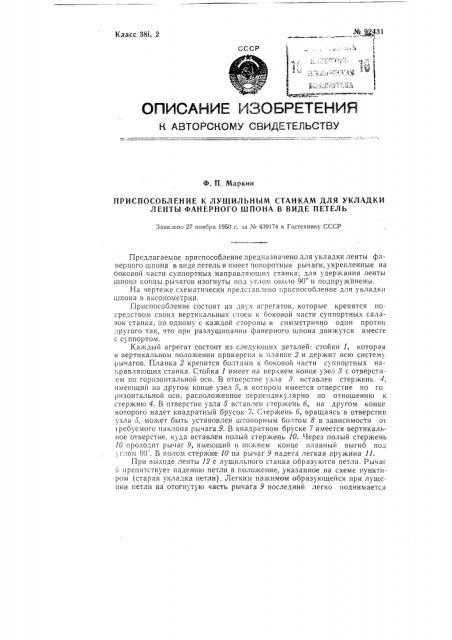

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВтОРСкоМу Свидктьльоты

Ф. П. Маркин

ПРИСПОСОБЛЕНИЕ g ЛУЩИЛЬНЫМ СТАНКАМ ДЛЯ УКЛАДКИ

ЛЕНТЫ ФАНЕРНОГО ОПОНА В ВИДЕ ПЕТЕЛЬ

Заявлено 27 ноября 1950 г. «а ¹ 439174 в Гостехнику СССР

Предлагаемое приспособление предназначено для укладки ленты фанерпого шпона в виде петель и имеет поворотные рычаги, укрепленные на боковой части суппортных направляющих станка; для удержания ленты шпона концы рычагов изогнуты под углом около 90 и подпружйнены.

На чертеже схематически представлено приспособление для укладки шпона в аксонометрии.

Приспособление состоит из двух агрегатов, которые крепятся посредством своих вертикальных стоек к боковой части суппортных салазок станка, по одному с каждой стороны и симметрично один против другого так, что при разлущнвании фанерного гцпона движутся вместе с суппортом, Каждый агрегат состоит из следуюгцих деталей: стойки 1, которая и вертикальном положении приварена к планке 2 и держит всю систему рычагов. Планка 2 крепится болтами к боковой части суппортных наг равля;ощих станка. Стойка 1 имеет на верхнем конце узел 3 с отверстием по горизонтальной оси. В отверстие узла 8 вставлен стержень 4, име1ощий на другом конце узел 5, в котором имеется отверстие по горизонтальной оси, расположенное перпендикулярно по отношению к стержню 4. В отверстие узла 5 вставлен стержень 6, на другом конце которого надет квадратный брусок 7. Стержень б, вращаясь в отверстии узла 5, может быть установлен UITQHopHbIM болтом 8 в зависимости 0Т

1ребуемого наклона рычага 9, В квадратном бруске 7 имеется вертикаль»ое отверстие, куда вставлен полый стержень 10. Через полый стержень

16 проходит рычаг 9, имеющий в нижнем конце плавный выгиб под, глом 90 . В полом стержне 10 на рычаг 9 надета легкая пружина 11.

При выходе ленты 12 е лущильного станка образуются петли. Рычаг

9 препятствует падению петли в положение, указанное на схеме пунктиром (старая укладка петли). Легким нажимом образующейся при лущепии петли на отогнутую часть рычага 9 последний легко поднимается
