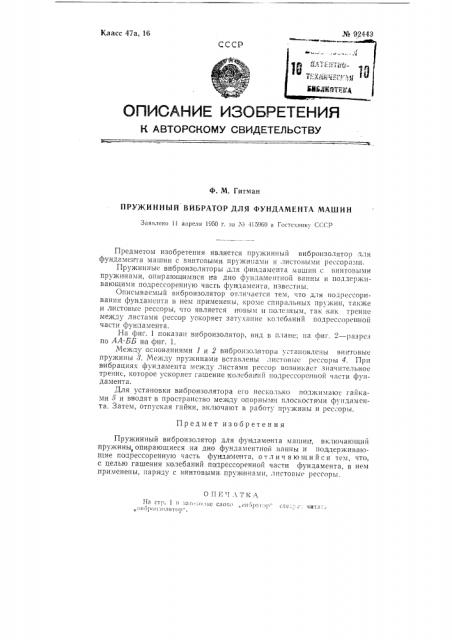

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. М. Гитман

ПРУЖИННЫЙ ВИБРАТОР ДЛЯ ФУНДАМЕНТА МАШИН

Заявлено 11 апреля 1950 г. аа jY 415960 в Госте?;нику СССР

Предмет изобретения

Пружинный виброизолятор для фундамента машигг, вк,почающий пружины, опирающиеся па дно фундаментной ванны и поддерживающие годрессоренную часть фу гдамонта, отл ич а ющи йся тем, что, с целью гашения колебаний ПО(дрессоренно((части фундамента, в нем применены, наряду с винтовыми пру?к и((ами, листовые рессоры, 0 П Е -1 Л Г Ь; . и етр. 1 и ."Ii < i1 " ея . .". чхга. =

„i:ипрои и) 1я1о1!

Предметом изобретения является пружинный виброизолятор де(я фундямс;гта машин с винтовыми, пружинами и листовыми рессорааш.

Пружинные виброизоляторы для финдамента машин с винтовыми пружи(нями, Опи1)аго(ц(имися EIЯ дно фундягмептноп Ванны и подде(?живающими под!рессоренную часгь фун(дамента, известны.

Описываемый виброизолятор отличается тем, что для подрессор иВяния фундамента В нем при менепы> кроме сп((1??(льных прм?кин, T2! ?Iû и л истовые рессоры, что является EIoâûì и поле: ным, так гках трение между листами рессор ускоряет затухание колебаний подрессоренной части фундамента.

На фиг. 1 показан виброизолятор, вид в плане; на фиг. 2 †разр по АА-ББ н а фиг. 1. !

"!е?кду основаниями 1 и 2 виброизолятора установлены ви(гговые пружины 8. Ме кду пружинами вставлены листовыс рессоры 4. Прп в ибрациях фундамента между листами рессор возникаег значительное тре((ие-., которое ускоряет гашение колеба(гпй подрессорсгнной части фупда мента.

Для установки виброизолятора его несколько поджимаю гайками 5 и вводят в пространство ме?ыду опорныщи плоскостягми фундамента. Затем, отпуская гайки, включают в работу пру?кины и рес;оры.
