Реферат

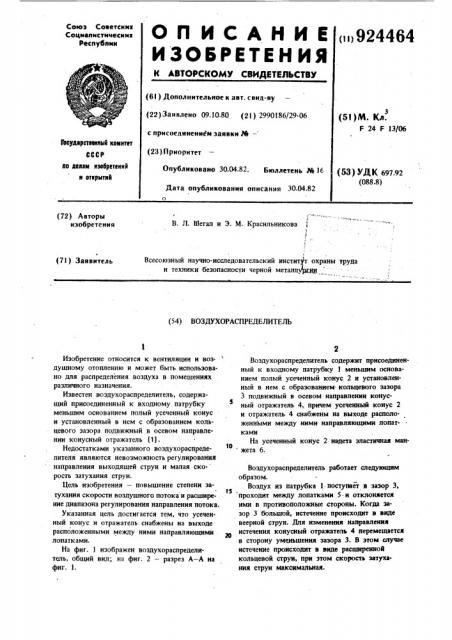

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккх

Социалксткческнх

Респубпкк ()924464 (6l ) Дополнительное к авт. свил-ву (22) Заявлено 09.10,80 (21) 2990186/29-06 с присоединением заявки РЙ - (28) Приоритет (53)M. Кл.

F 24 F 13/06

1Ьеудврстввнный квмнтвт

СССР во делан нзвбретвннй к втнрытнй

Опубликовано 30.04 82. Бюллетень Ма 16 (53) УДК 697.92 (088.8) Дата опубликования описания 30.04.82 о (72) Авторы изобретения

В. Л. Шегал и Э. М. Красильникова

Всесоюзный научно-исследовательский институт охраны труда н техники безопасности черной металлу"рг1щ (71) Заявитель (54) ВОЗДУХОРАС ПРЕД ЕЛИ ТЕЛЬ

Изобретение относится к вентиляции и воздушному отоплению н может быть использовано для распределения воздуха в помещениях различного назначения.

Известен воздухораспределитель, содержащий присоединенный к входному патрубку меньшим основанием полый усеченный конус и установленный в нем с образованием кольцевого зазора подвижный в осевом направлении конусный отражатель (1).

Недостатками указанного воздухораспреде!

О лителя являются невозможность регулирования направления выходящей струи и малая ско- рость затухания струи.

Цель изобретения — повышение степени эаt5 тухания скорости воздушного потока и расширение диапазона регулирования направления потока.

Указанная цель достигается тем, что усеченный конус и отражатель снабжены на выходе расположенными между ними направляющими лопатками.

На фиг. 1 изображен воздухораспределитель, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Воздухораспределитель содержит присоединенный к входному патрубку 1 меньшим основанием полый усеченный конус 2 н установленный в нем с образованием. кольцевого зазора

3 подвижный в осевом направлении конусный отражатель 4, причем усеченный конус 2 и отражатель 4 снабжены на выходе расположенными между ними направляющими лопатками

На усеченный конус 2 надета эластичная манжета 6.

Воздухораспределитель. работает следующим образом.

Воздух из патрубка 1 поступает в зазор 3, проходит между лопатками 5 и отклоняется ими в противоположные стороны. Когда зазор 3 большой, истечение происходит в виде веерной струи. Для изменения направления истечения конусный отражатель 4 перемещается в сторону уменьшения зазора 3. В этом случае истечение происходит в виде расширенной кольцевой струи, при этом скорость затухания струи максимальная.

924464

При дальнейшем уменьшении зазора 3 образуются две струи — веерная и центральная, каждая иэ которых затухает быстрее, чем аналогичные им обычные струи. быстрое затухание обеспечивается отклонением отдельных струек нри помощи лопаток 5 в разные стороны и последующим их слиянием. Из-за боль шой поверхности струек к ним подмешивается больше окружающего воздуха, и в результате струи затухают быстрее. Скорость на выходе иэ воздухораспределителя велика и, если воздухораспределитель установлен в рабочей зоне и в непосредственной близости от него ведутся работы, на лопатки надвигается эластичная манжета 6.

Таким образом, предлагаемое выполнение воздухораспределителя позволяет повысить степень затухания скорости воздушного по-, тока.

ВНИИПИ Заказ 2792/55

Тираж 796 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Формула изобретения

Воздухораспределитель, содержащий присоединенный к входному патрубку меньшим основанием полый усеченный конус и установленный в нем с образованием кольцевого зазора подвижный в осевом направлении конусный отражатель, о т л и ч а ю ш и и с я тем, что, с целью повышения степени затухания

1О скорости воздушного потока и расширения диапазона регулирования направления потока, усеченный конус и отражатель снабжены на выходе расположенными между ними направ ляющими лопатками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 347528, кл. F 24 F 13/06, 1970.
