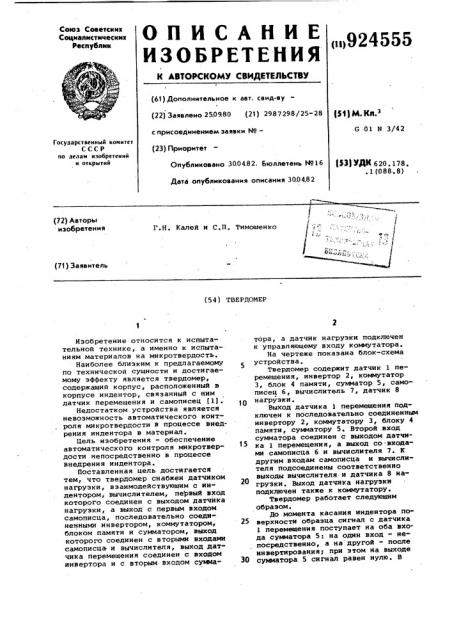

Изобретение относится к испытательной технике, а именно к испытаниям материалов на микротвердость.
Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является твердомер, содержащий корпус, расположенный в корпусе индентор, связанный с ним датчик перемещения и самописец (1).
Недостатком устройства является невозможность автоматического контроля микротвердости в процессе внедрения индентора в материал.
Цель изобретения — обеспечение автоматического контроля микротвердости непосредственно в процессе внедрения индентора.
Поставленная цель достигается тем, что твердомер снабжен датчиком нагрузки, взаимодействующим с индентором, вычислителем, первый вход которого соединен с выходом датчика нагрузки, а выход с первым входом самописца, последовательно соединенными инвертором, коммутатором, блоком памяти и сумматором, выход которого соединен с вторыми входами самописца и вычислителя, выход датчика перемещения соединен с входом инвертора и с вторым входом сумматора, а датчик нагрузки подключен к управляющему входу коммутатора.
На чертеже показана блок-схема устройства, Твердомер содержит датчик 1 перемещения, инвертор 2, коммутатор
3, блок 4 памяти, сумматор 5, самописец 6, вычислитель 7, датчик 8
10 нагрузки.
Выход датчика 1 перемещения подключен к последовательно соединенным инвертору 2, коммутатору 3, блоку 4 памяти, сумматору 5. Второй вход сумматора соединен с выходом датчика 1 перемещения, а выход со входами самописца 6 и вычислителя 7. К другим входам самописца и вычислителя подсоединены соответственно выходы вычислителя. и датчика 8 нагрузки. Выход датчика нагрузки подключен также к коммутатору.
Твердомер работает следующим образом.
До момента касания индентора поверхности образца сигнал с датчика
1 перемещения поступает на оба входа сумматора 5т на один вход - непосредственно, а на другой - после инвертирования; при этом на выходе
ЗО сумматора 5 сигнал равен нулю. В
924555
Формула изобретения момент касания индентора образца срабатывает коммутатор 3 и отключает выход инвертора 2. С этого момента сигнал на выходе сумматора 5 оказывается пропорциональным глубине внедрения индентора. Сигналы с выходов сумматора 5 и датчика 8 нагрузки поступают на входы вычислителя 7, который осуществляет вычисление зависимости где U6 > — выходное напряжение вычислителя;
P — величина нагрузки на l5 инденторе. глубина внедрения индентора;
С вЂ” постоянный коэффициент.
Сигнал с вычислителя 7 подается 20 на один иэ входов самописца 6 (координата Y), на другой вход (координата Х) поступает сигнал с датчика l перемещения. Таким образом производится запись диаграммы непосредственно в процессе внедрения индентора.
Устройство позволяет автоматически контролировать величину микротвердости непосредственно в процессе внедрения индентора в испытываемый
ВНИИПИ Заказ 2805/59
Тираж 883 . Подписное
Филиал ППП "Патент", r. Ужгофод, ул.Проектная, 4 материал, снижая тем самым трудоемкость процесса контроля.
Твердомер, содержащий корпус, расположенный в корпусе индентор, связанный с ним датчик перемещения и самописец, отличающийся тем, что, с целью автоматического контроля микротвердости непосредственно в процессе внедрения индентора, он снабжен датчиком нагрузки, взаимодействующим с индентором, вычислителем, первый вход которого соединен с выходом датчика нагрузки, а выход с первым входом самописца, последовательно соединенными инвертором, коммутатором, блоком памяти и сумматором, выход которого соединен с вторыми входами самописца и вычислителя, выход датчика переме,— щения соединен с входом инвертора и с вторым входом сумматора, а датчик нагрузки подключен к управляющему входу коммутатора.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 315093, кл. G 01 N 3/42, 1968 (прототип) .
