X 92463

Класс Sie, 9 ÑÑÐ

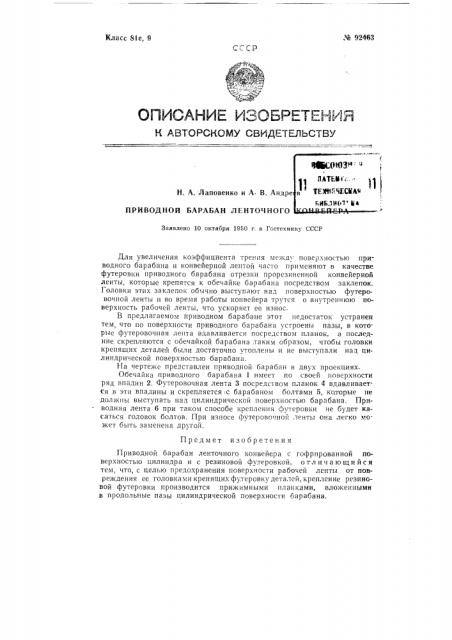

О11ИОАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬС ИВУ

H. А. Лаповенко и А В. Андре

ПРИВОДНОИ БАРАБАН ЛЕНТОЧНОГО

Заявлено 10 октября 1950 г. в Гостехннку СССР

Для увеличения коэффициента трения между поверхностью приводного барабана и конвейерной лентой часто применяют в качестве футеровки приводного барабана отрезки прорезиненной конвейерной ленты, которые крепятся к обечайке барабана посредством заклепок

Головки этих заклепок обычно выступают над поверхностью футеровочной ленты и во время работы конвейера трутся о внутреннюю поверхность рабочей ленты, что ускоряет ее износ.

В предлагаемом приводном барабане этот недостаток устранен тем, что по поверхности приводного барабана устроены пазы, в которые футеровочная лента вдавливается посредством планок, а последние скрепляются с обечайкой барабана, таким образом, чтобы головки крепящих деталей были достаточно утоплены и не выступали над цилиндрической поверхностью бараоана.

На чертеже представлен приводной барабан в двух проекциях.

Обечайка приводного барабана 1 имеет по своей поверхности ряд впадин 2. Футеровочная лента 3 посредством планок 4 вдавливается в эти впадины и скрепляется с барабаном болтами 5, которые не должны выступать над цилиндрической поверхностью барабана. Приводная лента 6 при таком способе крепления футеровки не будет касаться головок болтов. При износе футеровочной ленты она легко может быть заменена другой.

Предмет изобретения

Приводной барабан ленточного конвейера с гофрированной поверхностью цилиндра и с резиновой футеровкой, о тл и ч а ю шийся тем, что, с целью предохранения поверхности рабочей ленты от повреждения ее головками крепящих футеровку деталей, крепление резиновой футеровки производится прижимными планками, вложенными в продольные пазы цилиндрической поверхности барабана.
