№ 93474Класс 57а, 34„„

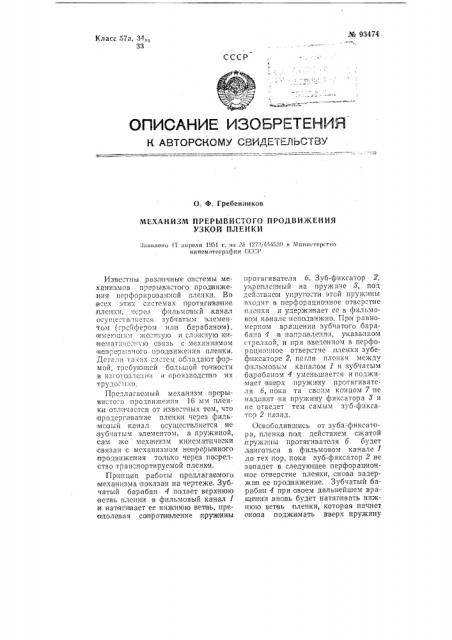

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. Ф, Гребенников

МЕХАНИЗМ ПРЕРЫВИСТОГО ПРОДВИЖЕНИЯ

УЗКОЙ ПЛЕНКИ

Неяелеие 17 апреля 1%1 г. ве Л1 127З/44453Я н Миниетеретее кииемвтеграфии CCCl

Известны различные системы механизмов прерывистого продвижения пе рфорированной пленки. Во всех этих системах протягивание пленки, чсрвз феильмоBi>:é канал о" уществляется зубчатым элементом (грсйфером или барабаном), 1имеюшпм >костную .и сложную ки немати:ic "i .. þ связь с механизмом непрe".ы",ного продвижения пленки.

Детали таких систем обладают формой, т1>сбующей большой точности в изготовлении и производспво их трудо:.. < о

Предлагаемый механизм прерывистого про гви>кения 16 мм пленки отлслчавтся от известных тем, что продергнвание пленил через фильмс вый канал осуществляется не зубчатым элементом, а пружиной, саM же механизм кинематгичсоки связан с механизмом непрерывного продвижения только через по" редство тран=портируемой пленки.

Принцип работы предлагаемого механизма показан на чертеже. Зубчатый барабан 4 подает верхнюю вепвь плении в фильмовый канал 1 и натяги ивет ее нижнюю ветвь, преодолеваяя сопр о пиление пружины протягивателя о, Зуб-фиксатор 2, ук,рвплснный на пружине 3, под едейетьивм упругости этой пру>клны входит в перфорационное отверстие пленки и удерживает ее в фильмовом канале неподви>кно. При равномерном вращении зубчатого барабана 4 в направлении, указаннснм сгрелкой, и при BBEденном в перфорационное отверст.ле пленки зубефиксаторе 2, пегля пленки между фильмсвым каналом 1 и зубчатым барабаном 4 уменьшается и поджимает вверх пружину протягивателя б, пока та своим концом 7 не надавит на пру>кину фиксатора 3 и не отведет тем самым зуб-фиксатор 2 назад.

Освободившись от зуба- фиксатора, пленка под действием сжатой пружины протягнвателя б будет двигаться .в фильмо вогм канале 1 до тех пор, пока зуб-фиксатор 2 не за падет в следующее перфорац ион:ное отверстие пленки, снова задержа в ее продвижение. Зубчатый барабан 4 при своем дальнейшем враще нии,вновь будет натягивать нижнюю ветвь пленки, которая начнет снова поджимать вверх пружину

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 55

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,34 п. л. Зак. 10908

Поди. к печ. 26.XII-59 r, Тираж 650 Цена 50 коп.
