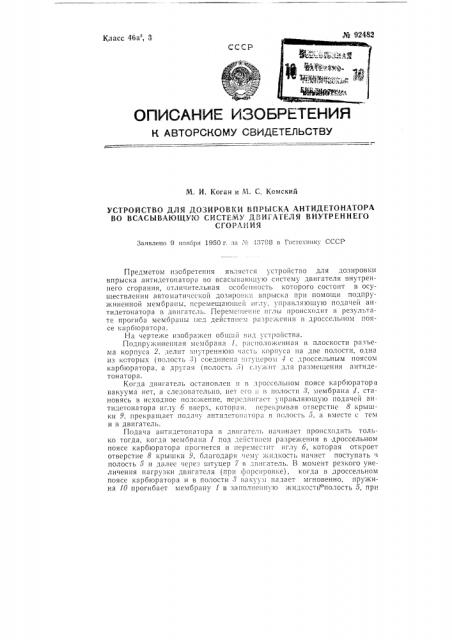

№ 92482

Класс 46B, 3

М. И. Коган и М. С, Комский

УСТРОЙСТВО ДЛЯ ДОЗИРОВКИ ВНРЫСКА АНТИДЕТОНАТОРА

ВО ВСАСЪ|ВАЮЩУЮ СИСТЕМУ ДВИГATÅÀß ВНУТРЕННЕГО

СГОРАНИЯ

Залвлено 9 !!олбрл 1950 r. Ia X )3708 в Гостех13!!ку СССР

Предметом изсоретення BI3;i Ics ся устройство для дозировки впрыска антидетонатора во всасывающую систему двигателя внутреннего сгорания, отличительная особщ1ность которого состоит в осуществлении автоматической дозировк!! впрыска при помощи подпружиненной мембраны, перемещаю!не!! иглу, управляющую подачей антидетонатора в двигатель. Перемс!пенис иглы происходит в результате прогиба мембраны под действием ра !pea eíiè в дроссельно;1 поясе кароюратора.

На чертеже изображен общий 13il;I устройства.

Поди ружине13ная мембрана 1, расположенная в плоскости разъема корпуса 2,;1елит внутреннюю часть корпуса на две полости, одна из которых (полость 8) соединена штуцером 1 с дроссельным поясом карбюратора, а другa;l (полость: >) служ!!т для размещения антидетонатора.

Когда двигатель остановлен и в дроссельном поясе карбюратора вакуума нет, а следовательно, нет его и в полости 8, мембрана 1, становясь в исходное положение, перед!3!!гает управля1ощую подачей ан тидеTGHBTopa игл . 6 ввеох, кото)3111!. !1Срекр!>! Ва я Отверстие 8 крышки 9, прекращает пода,у антидстонатора в полость 5, а вместе с тем и в двигатель.

Подача антидетонатора в двигатель IIB IIIIIBCT происходить тольIso тогда, «orna мемована 1 roz, c. IOTI311cliI разрежe13IIII

riosrce карбlоратора п13огнется и «е)>емсс ит иглу 6, Отверстие 8 крышки 9, благодаря t!е.,1 жидкость начнет llocT311IBTb в полость 5 и далее через штуцер 7 в двигатель. В момент резкого увеличения нагрузки двигателя (при форсировке), когда в дроссельном поясе карбюратора и в полости 3 вакуум падает мгновенно, пружина 10 прогибает мембрану l в заполненную жидкостьк!поlocTb 5, при
