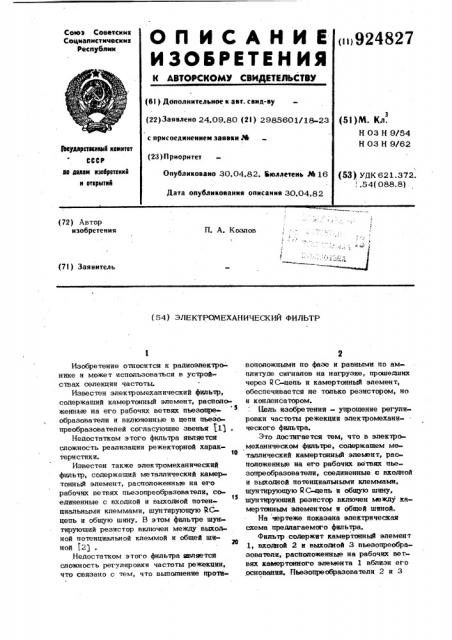

(72) Автор изобретения
П. А. Козлов (71 ) Зая интел ь (54) ЭЛЕКТРОМЕХАНИЧЕСКИЙ ФИЛЬТР
Изобретение относится к радиоэлеклро- . нике и может использоваться в устройствах селекции частоты.
Известен электромеханический фильтр, содержащий камертонньпй элемент, расположенные на его рабочих ветвях пьезопреобразователи и вклюненные в цепи пьезопреобразователей согласующие звенья )lj .
Недостатком этого фильтра является сложность реализации режекторной харак1а теристики.
Известен также электромеханический фильтр, содержащий металлический камертонный элемент, расположенные на его рабочих ветвях пьезопреобразователи, ссм
t5 единенные с входной и выходной потенциальными клеммами, шунтируюшую йСцепь и общую шину, B этом фильтре шунтирующий резистор включен между выходной потенциальной клеммой и общей ши» ной (21
Недостатком этого фильтра яиляется сложность регулировки частоты режекции, что связано с тем, что выполнение прочи{
I ь
2 воположными по фазе и равными по амплитуде сигналов на нагрузке, прошедших через РС-цепь и камертонный элемент, обеспечивается не только резистором, но и конденсатором.
Ьзль изобретения - упрощение регулировки частоты режекции электромехани-ческого фильтра.
Это достигается тем, что в электрмеханическом фильтре, содержащем металлический камертонный элемент, раоположенные на его рабочих ве твях пьезопреобразователи, соединенные с входной и выходной потенциальными клеммами, шунтирующую ЯС-цепь и общую шину, шунтирующий резистор включен между камертонным элементом и общей шиной.
На чертеже показана электрическая схема предлагаемого фильтра.
Фильтр содержит камертонный элемент
l, входной 2 и выхожой 3 пьезопреобразователи, расположенные на рабочих ветвях камертонного элемента 1 вблизи его .основания. Пьезопреобразователи 2 и 3
3 9248 соединены с входной 4 и выходной 5 потенциальными клеммами. Камертонный элемент 1 выполнен из металла. Между камертонным элементом 1 и общей шиной включен шунтирующий резистор 6. S
Входной сигнал подается на клемму 4.
Пьеэопреобразователь 2 возбуждает механические колебания в рабочих ветвях камертонного элемента 1. Выходной сигнал выделяется на пьезопреобразователе 10
3 и снимается с клеммы 5. Режекция сигнала на резонансной частоте камертонного элемента осуществляется из-за
1 сложения на нагрузке противоположных по фазе и равных но амплитуде сигналов, IS прошедших через непосрвдственно филь1р и через С -цепь, образованную емкостью пьезопреобразователей 2 и 3 и шунтирующим резистором 6. Регулирьвка частоты режекции осуществляется изменением величины резистора 6.
Предлагаемый фильтр trpome по консч - ° рукции по сравнению с известными, регу27 4 лировка частоты режекции в нем упрощена. з
Формула изобретения
Злектромеханический фильтр, содержащий металлический камертонный элемент, расположенные на его рабочих ветвях пьеэопреобраэователи, соединенные . с входной и выходной потенциальными клеммами, шунтирующую С-цепь и общую шину, отличающийся тем, что, с целью упрощения регулировки частоты режекции, шунтирующий резистор включен между камертонным элементом и общей шиной.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
No. 593302, кл. Н ОЗ Н 9/00, 1978.
2. Филатов Г. А. и др. Малогабаритные низкочастотные механические фильтры, М., Связь", 1974, с. 236 (прототип).
